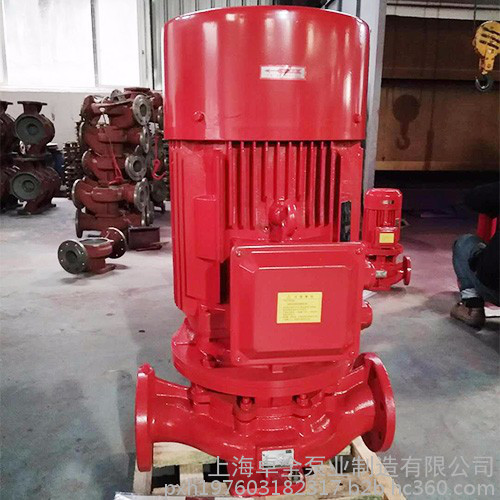

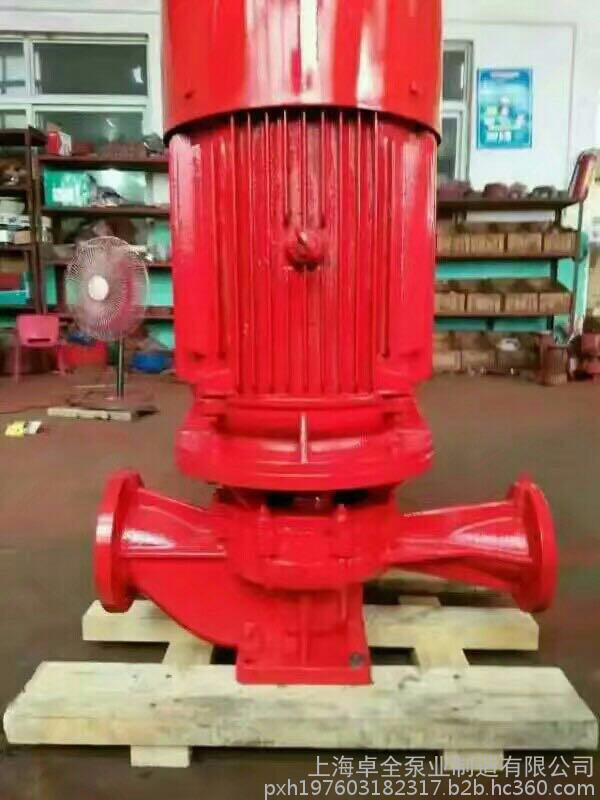

| 加工定制 | 是 |
|---|---|
| 系列 | 单级消防管道离心泵系列 |
| 功率 | 37KWkw |
| 材质 | 铸铁 |
| 产地 | 上海 |
| 电动功率 | 37 |
| 电压 | 380v |
| 工作温度 | 常温-15℃~120℃ |
| 进出口径 | 80（mm） |
| 流量 | 50（m3/h） |
| 排出口径 | 80（mm） |
| 驱动方式 | 电动 |
| 吸程 | 2（m） |
| 销售方式 | 网络销售 |
| 性能 | 无泄露 |
| 扬程 | 100m |
| 用途 | 管道泵 |
| 原理 | 离心泵 |
| 转速 | 2900 r/min |
| 执行质量标准 | 国标 |
| 贸易属性 | 促销 |
| 泵轴位置 | 边立式 |
| 叶轮数目 | 单级 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 发货期限 | 3天 |
| 品牌 | 上海卓全泵业 |
| 型号 | XBD10.0/15G-L |

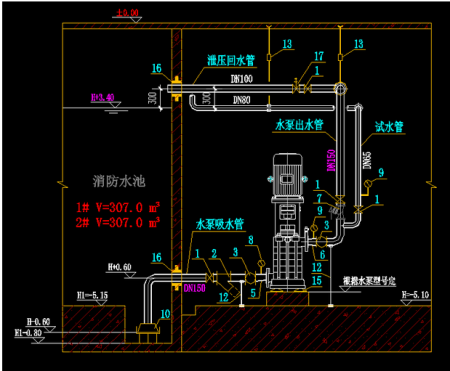

1、所有消防水泵基础均高出地坪200mm，楼板预留插筋，待消防水泵到货后现场胶注；
??2、管道穿钢筋混凝土壁处须预埋防水套管，防水套管做法见国标图“02S404刚性防水套管”防水套管应比所注管径大2号；
??3、泵房内立式多级消防水泵出水管须采用弹性吊架，参见国标“03S402”
??4、消防水池设水位控制器，能与相应的水泵及控制系统连接实现自动控制。
??5、溢流管的出口做防虫罩（14目钢丝网罩保护），防止蚊虫进入；
??6、内外人梯的安装参见给排水标准图集“02S101”《矩形给水箱》第68~70页；
??7、吸水喇叭口等作法详见国标图“02S403”钢制管件（水池通气管，吸水喇叭管及支架等）；
??8、本示意图为通用图，管道的相对位置，定位等均以平面图为准；
?? 9、未注明标高的管道均沿梁（板）底敷设。
向左转|向右转
向左转|向右转

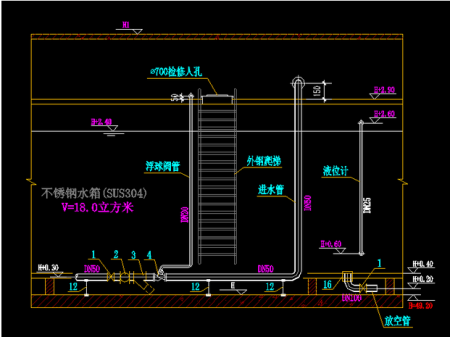

??名称：
??1、弹性座封闸阀（明杆）；
??2、不锈钢金属波纹管（10波）；
??3、拉杆伸缩过滤器（YSTF型）；
??4、水力遥控浮球阀；
??5、偏心异经管；
??6、同心异经管；
??7、多功能水泵控制阀；
??8、真空压力表；
??9、压力表；
??10、吸水喇叭口及支架（钢制）；
??11、溢流喇叭口（钢制）；
??12、弹性支架；
??13、弹性吊架；
??14、防虫罩（14目钢丝网罩保护）；
??15、ZDII型橡胶隔震器；
??16、刚性防水套管；
??17、泄压/持压阀
