材质 | 石墨 |
---|---|
产地 | 上海 |
电动功率 | 75KW |
电压 | 380V |
工作温度 | 0-45(℃) |
进出口径 | 150(mm) |
流量 | 50L/S |
排出口径 | 150 |
驱动方式 | 电动 |
吸程 | 2(m) |
销售方式 | 代销 |
性能 | 无泄露 |
扬程 | 78 |
用途 | 管道泵 |
原理 | 离心泵 |
转速 | 2900 |
执行质量标准 | 国标 |
贸易属性 | 促销 |
泵轴位置 | 边立式 |
叶轮数目 | 单级 |
叶轮结构 | 半开式叶轮 |
叶轮吸入方式 | 单吸式 |
发货期限 | 3天 |
品牌 | 上海卓全 |
型号 | XBD7.8/50G-L |
用途及特点

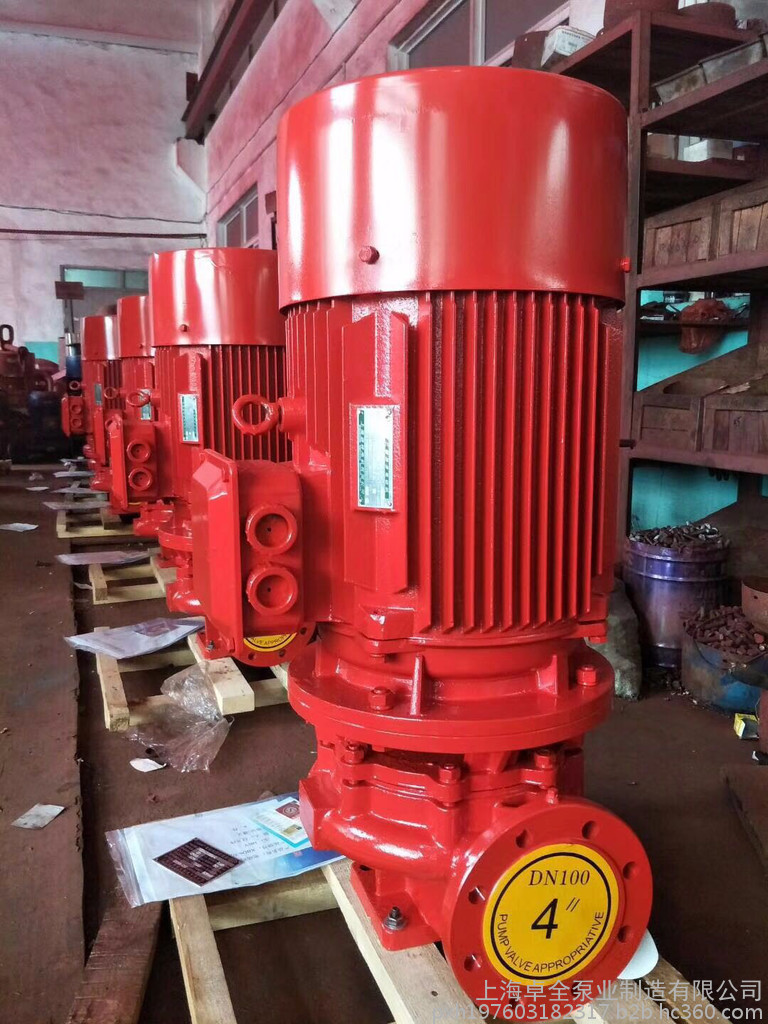

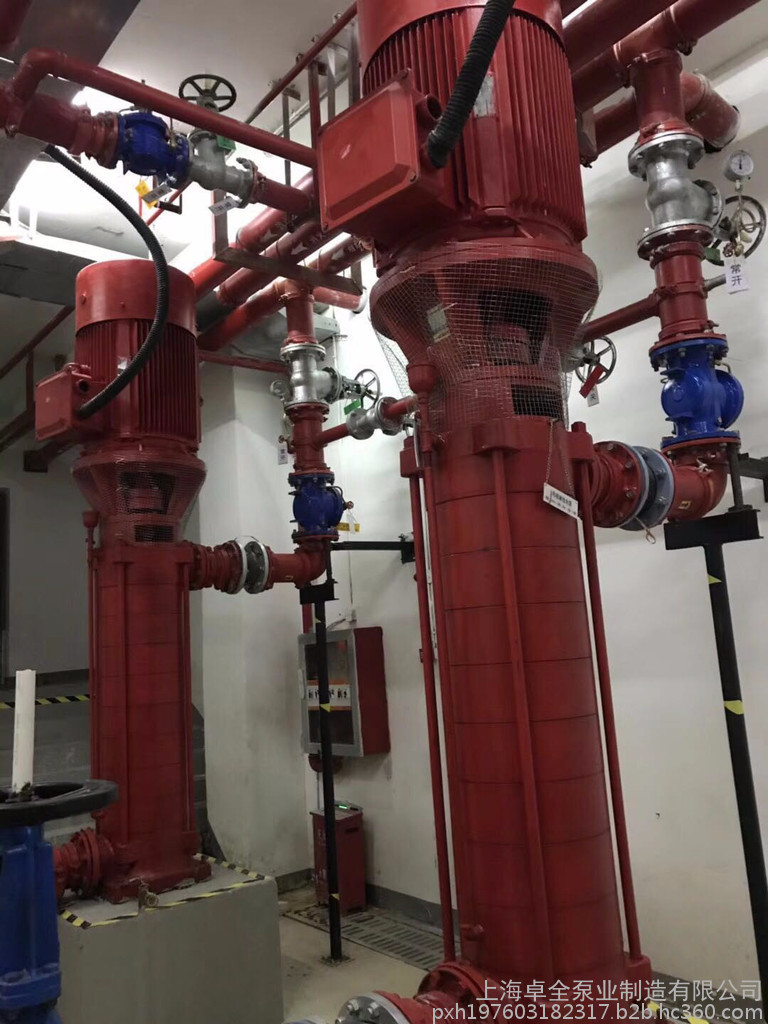

XBD-DLL型立式多级消防泵组是根据我国消防用途的需要,结合国内外先进技术,按照有关消防标准和规范优化设计开发的新一代立式多级消防泵。
XBD-DLL型立式多级消防泵的特点是采用高速结构,与中速消防泵组相比级数减少,所以其机组高度及重量减少很多,轴封采用机械密封,水泵无泄漏、泵房干燥境界、安装维修方便。扬程间隔小。可每10米设一档,便于设计选用。

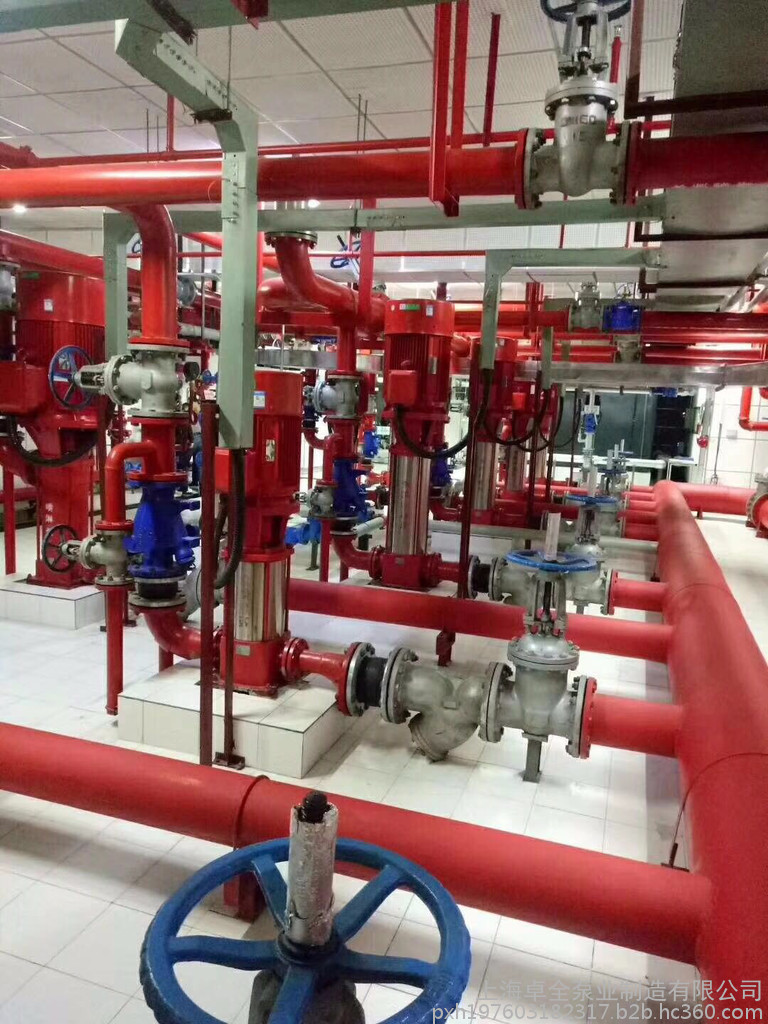

XBD-DLL型立式多级消防泵组适用于高低层建筑的住宅、旅馆、百货大楼、医院、办公大楼等的消防系统,亦可用于生活供水,工矿企业的给排水及空调机组循环及冷却水输送等。
性能范围
额定流量5-50L/S 转速 转速2950(r/min)
结构说明
XBD-DLL型立式多级消防泵组为立式多级节段式节后,用螺栓吧进出水段紧联成一体,泵每一级装一个叶轮,一个导水叶,泵的轴向力采用水力平衡方法解决。残余轴向力由两个单列向心球轴承承受,并用油脂润滑。
XBD-DLL型立式多级消防泵进水口在下方,出水口在上方,进水口和出水口相对位置在出厂时按1800装配,用户在安装时可根据实际情况调整其方向(除一级泵外)出水段可旋转0/90/180/270度四个方向,只要把拉紧螺栓取出**可调整出口安装位置。
XBD-DLL型立式多级消防泵组的主要力零件有:进水段,中段,出水段,电机座,叶轮,导叶,轴,导叶套,上轴承,档套等。
