首页 > 供应产品 > 张液消防泵供应商XBD70-13-HY恒压消防泵XBD-DL多级消防泵
张液消防泵供应商XBD70-13-HY恒压消防泵XBD-DL多级消防泵
产品： 浏览次数：1002张液消防泵供应商XBD70-13-HY恒压消防泵XBD-DL多级消防泵
品牌： 卓全
材质： 石墨
产地： 上海
单价： 2400.00元/台
最小起订量： 2 台
供货总量： 70 台
发货期限： 自买家付款之日起 天内发货
有效期至： 长期有效
最后更新： 2022-02-15 15:26

详细信息
材质 石墨
产地 上海
电动功率 18.5KW
电压 380v
工作温度 0-45（℃）
进出口径 80（mm）
流量 13L/S
排出口径 80（mm）
驱动方式 电动
吸程 2（m）
销售方式 网络销售
性能 无泄露
扬程 70（m）
用途 管道泵
原理 叶片泵
转速 2900rpm
执行质量标准 国标
贸易属性 促销
泵轴位置 立式
叶轮数目 单级
叶轮结构 半开式叶轮
叶轮吸入方式 单吸式
发货期限 3天
品牌 卓全泵业
型号 XBD7.0/13G-L

  ISG使用条件

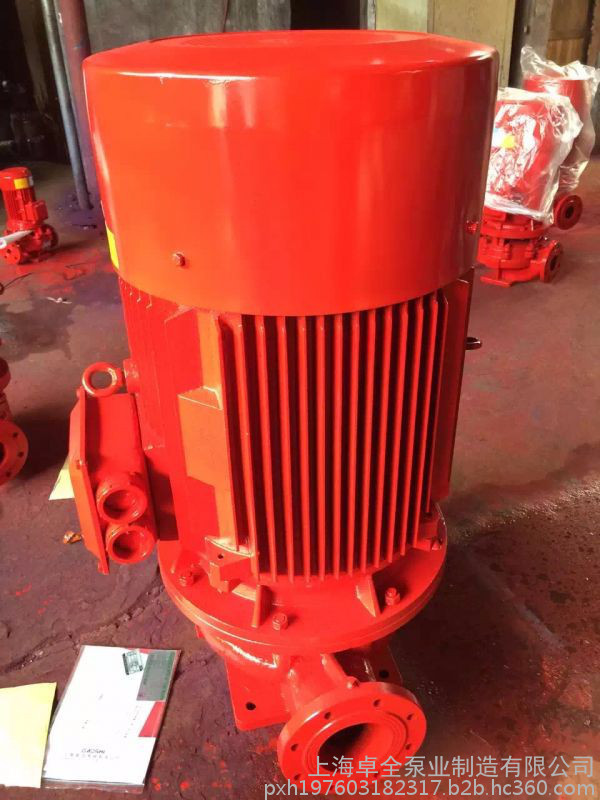

    XBD-ISG型单吸单级消防泵由电机和泵两部分组成，泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等到部件组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座便于安装，增加泵运行稳定性。泵密封采用机械密封，具有密封可靠，无泄漏的特点。泵的轴向力由叶轮设平衡环来进行平衡、泵的进出口法兰按1.6MPa压力设计，管路配套方便。
      工作原理
   XBD—ISG(ISW)型消防泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。
    1．泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。
    2．泵吸入口和吐出口均水平方向，简化了管路的连接。
    3．多级式可根据需要，吸入口和吐出口可安装成同方向或90。、180。、270。几个不同方向以满足不同的连接场合。
    4．泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。
    5．泵转子具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长。
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量 重量
mm m3/h L/S m % r/min KW （NPSH）r Kg
15-80 15 1.1 0.3 8.5 26 2800 0.18 2.3 17
1.5 0.42 8 34
2 0.55 7 34
20-110 20 1.8 0.5 16 25 2800 0.37 2.3 25
2.5 0.69 15 34
3.3 0.91 13.5 35
20-160 20 1.8 0.5 33 19 2900 0.75 2.3 29
2.5 0.69 32 25
3.3 0.91 30 23
25-110 25 2.8 0.78 16 34 2900 0.55 2.3 26
4 1.11 15 42
5.2 1.44 13.5 41
25-125 25 2.8 0.78 20.6 28 2900 0.75 2.3 28
4 1.11 20 36
5.2 1.44 18 35
25-125A 25 2.5 0.69 17 35 2900 0.55 2.3 27
3.6 1 16
4.6 1.28 14.4
25-160 25 2.8 0.78 33 24 2900 1.5 2.3 39
4 1.11 32 32
5.2 1.44 30 33
25-160A 25 2.6 0.12 29 31 2900 1.1 2.3 34
3.7 1.03 28
4.9 1.36 26
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量 重量
mm m3/h L/S m % r/min KW （NPSH）r Kg
32-100(I) 32 4.4 1.22 13.2 48 2900 0.75 2 32
6.3 1.75 12.5 54
8.3 2.32 11.3 53
32-125 32 3.5 0.97 22 40 2900 0.75 2.3 28
5 0.39 20 44
6.5 1.8 18 42
32-125A 32 3.1 0.86 17.6 43 2900 0.55 2.3 28
4.5 1.25 16
5.8 1.61 14.4
32-160(I) 32 4.4 1.22 33.2 34 2900 2.2 2 47
6.3 1.75 32 40
8.3 2.32 30.2 42
32-200(I) 32 4.4 1.22 50.5 26 2900 4 2 43
6.3 1.75 50 33
8.3 2.32 48 35
32-200A 32 2.8 0.78 44.6 34 2900 2.2 2 74
4 1.11 44 40
5.2 1.44 42.7 42
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量 重量
mm m3/h L/S m % r/min KW （NPSH）r Kg
40-100 40 4.4 1.22 13.2 48 2900 0.55 2.3 32
6.3 1.75 12.5 54
8.3 2.31 11.3 53
40-100A 40 3.9 1.08 10.6 52 2900 0.37 2.3 32
5.6 1.56 10
7.4 2.06 9
40-125 40 4.4 1.22 21 41 2900 1.1 2.3 34
6.3 1.75 20 46
8.3 2.31 18 43
40-125A 40 3.9 1.08 17.6 40 2900 0.75 2.3 33
5.6 1.56 16 45
7.4 2.06 14.4 41
40-160 40 4.4 1.22 33 35 2900 2.2 2.3 47
6.3 1.75 32 40
8.3 2.31 30 40
40-160A 40 4.1 1.14 29 34 2900 1.5 2.3 43
5.9 1.64 28 39
7.8 2.17 26.3 39
40-160B 40 3.8 1.06 25.5 34 2900 1.1 2.3 38
5.5 1.53 24 38
7.2 2 22.5 37
40-200 40 4.4 1.22 51 26 2900 4 2.3 74
6.3 1.75 50 33
8.3 2.31 48 32
40-200A 40 4.1 1.14 45 26 2900 3 2.3 62
5.9 1.64 44 31
7.8 2.17 42 30
40-200B 40 3.7 1.03 38 29 2900 2.2 2.3 52
5.3 1.47 36
7 1.94 34.5
40-250 40 4.4 1.22 82 24 2900 7.5 2.3 105
6.3 1.75 80 28
8.3 2.31 74 28
40-250A 40 4.1 1.14 72 24 2900 5.5 2.3 98
5.9 1.64 70 28
7.8 2.17 65 27
40-250B 40 3.8 1.06 61.5 23 2900 4 2.3 77
5.5 1.53 60 27
7 1.94 56 26
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量 重量
mm m3/h L/S m % r/min KW （NPSH）r Kg
40-100(I) 40 8.8 2.44 13.2 55 2900 1.1 2.3 34
12.5 3.47 12.5 62
16.3 4.53 11.3 60
40-100(I)A 40 8 2.22 10.6 60 2900 0.75 2.3 32
11 3.05 10
14.5 4.03 9
40-125(I) 40 8.8 2.44 21.2 49 2900 1.5 2.3 38
12.5 3.47 20 58
16.3 4.53 17.8 57
40-125(I)A 40 8 2.22 17 57 2900 1.1 2.3 33
11 3.05 16
14.5 4.03 14
40-160(I) 40 8.8 2.44 33 45 2900 3 2.3 56
12.5 3.47 32 52
16.3  4.53 30 51
40-160(I)A 40 8.2 2.28 29 44 2900 2.2 2.3 47
11.7 3.25 28 51
15.2 4.22 26 50
40-160(I)B 40 7.3 2.38 23 50 2900 1.5 2.3 43
10.4 2.89 22
13.5 3.75 20.5
40-200(I) 40 8.8 2.44 51.2 38 2900 5.5 2.3 85
12.5 3.47 50 46
16.3 4.53 48 46
40-200(I)A 40 8.3 2.31 45 37 2900 4 2.3 75
11.7 3.25 44 45
15.3 4.25 42 45
40-200(I)B 40 7.5 2.08 37 44 2900 3 2.3 63
10.6 2.94 36
13.8 3.83 34
40-250(I) 40 8.8 2.44 81.2 31 2900 11 2.3 145
12.5 3.47 80 38
16.3 4.53 77.5 40
40-250(I)A 40 8.2 2.28 71 38 2900 7.5 2.3 95
11.6 3.22 70
15.2 4.22 68
40-250(I)B 40 7.6 2.11 61.4 37 2900 7.5 2.3 94
10.8 3 60
14 3.89 58
40-250(I)C 40 7.1 1.97 53.2 36 2900 5.5 2.3 88
10 2.78 52
13.1 3.64 50.4
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量 重量
mm m3/h L/S m % r/min KW （NPSH）r Kg
50-100 50 8.8 2.44 13.6 55 2900 1.1 2.3 36
12.5 3.47 12.5 62
16.3 4.53 11.3 60
50-100A 50 8 2.22 11 60 2900 0.75 2.3 35
11 3.05 10
14.5 4.03 9
50-125 50 8.8 2.44 21.5 49 2900 1.5 2.3 43
12.5 3.47 20 58
16.3 4.53 17.8 57
50-125A 50 8 2.22 17 57 2900 1.1 2.3 38
11 3.05  16
14.5 4.03 14
50-160 50 8.8 2.44 33 45 2900 3 2.3 59
12.5 3.47 32 52
16.3 4.53 30 51
50-160A 50 8.2 2.28 29 44 2900 2.2 2.3 51
11.7 3.25 28 51
15.2 4.22 26 50
50-160B 50 7.3 2.38 23 50 2900 1.5 2.3 47
10.4 2.89 22
13.5 3.75 20.5
50-200 50 8.8 2.44 52 38 2900 5.5 2.3 101
12.5 3.47 50 46
16.3 4.53 48 46
50-200A 50 8.3 2.31 45.8 37 2900 4 2.3 80
11.7 3.25 44 45
15.3 4.25 42 45
50-200B 50 7.5 2.08 37 44 2900 3 2.3 68
10.6 2.94 36
13.8 3.83 34
50-250 50 8.8 2.44 82 29 2900 11 2.3 160
12.5 3.47 80 38
16.3 4.53 77.5 40
50-250A 50 8.2 2.28 71.5 38 2900 7.5 2.3 115
11.6 3.22 70
15.2 4.22 68
50-250B 50 7.6 2.11 61.4 37 2900 7.5 2.3 114
10.8 3 60
14 3.89 58
50-250C 50 7.1 1.97 53.2 36 2900 5.5 2.3 108
10 2.78 52
13.1  3.64 50.4
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量 重量
mm m3/h L/S m % r/min KW （NPSH）r Kg
50-100(I) 50 17.5 4.86 13.7 67 2900 1.5 2.5 41
25 6.94 12.5 69
32.5 9.03 10.5 69
50-100(I)A 50 15.6 4.3 11 65 2900 1.1 2.5 36
22.3 6.19 10 67
29 8.1 8.4 68
50-125(I) 50 17.5 4.86 21.5 60 2900 3 2.5 56
25 6.94 20 68
32.5 9.03 18 67
50-125(I)A 50 15.6 4.33 17 58 2900 2.2 2.5 48
22.3 6.19 16 66
29 8.1 13.6 65
50-160(I) 50 17.5 4.68 34.4 54 2900 4 2.5 72
25 6.94 32 63
32.5 9.03 27.5 60
50-160(I)A 50 16.4 4.56 30 54 2900 4 2.5 71
23.4 6.5 28 62
30.4 8.44 24 59
50-160(I)B 50 15 4.17 26 58 2900 3 2.5 59
21.6 6 24
28 7.78 20.6
50-200(I) 50 17.5 4.86 52.7 49 2900 7.5 2.5 108
25 6.94 50 58
32.5 9.03 45.5 59
50-200(I)A 50 16.4 4.56 46.4 48 2900 7.5 2.5 107
23.5 6.53 44 57
30.5 8.47 40 58
50-200(I)B 50 15.2 4.22 40 55 2900 5.5 2.5 100
21.8 6.06 38
28.3 7.86 34.5
50-250(I) 50 17.5 4.86 82 39 2900 15 2.5 175
25 6.94 80 50
32.5 9.03 76.5 52
50-250(I)A 50 16.4 4.56 71.5 39 2900 11 2.5 165
23.4 6.5 70 50
30.5 8.47 67 52
50-250(I)B 50 15 4.17 61 38 2900 11 2.5 165
21.6 6 60 49
28 7.78 57.4 54
50-315(I) 50 17.5 4.86 128 30 2900 30 2.5 310
25 6.94 125 40
32.5 9.03 122 44
50-315(I)A 50 16.6 4.61 115 30 2900 22 2.5 245
23.7 6.58 113 40
31 8.6 110 44
50-315(I)B 50 15.7 4.36 103 39 2900 18.5 2.5 215
22.5 6.25 101
29.2 8 98
50-315(I)C 50 14.4 4 86 38 2900 15 2.5 195
20.6 5.72 85
26.8 7.44 83

安装说明
故障现象 可能产生的原因 排除方法
1、水泵不出水  a、进出口阀门未打开，进出管路阻塞，流道叶轮阻塞。  a、检查，去除阻塞物
 b、电机运行方向不对，电机缺相转速很慢。  b、调整电机方向，坚固电机接线
 c、吸入管漏气。  c、拧紧各密封面，排除空气
 d、泵没灌满液体，  d、打开泵上盖或打开排气阀
      泵腔内有空气。       排尽空气
 e、进口供水不足，  e、停机检查、调整（并网自来水
      吸程过高，底阀漏水。       管和带吸程使用易出现此现象
 f、 管路阻力过大，泵选型不当。  f、 减少管路弯道，重新选泵。
2、水泵流量不足  a、先按1.原因检查。  a、先按1.排除
 b、管道、泵流产叶轮部分阻塞、  b、去除阻塞物
      水垢沉积、阀门开度不足       重新调整阀门开度。
 c、电压偏低  c、 稳压。
 d、叶轮磨损  d、更换叶轮。
 3、功率过大  a、超过额定流量使用。  a、调节流量关小出口阀门。
 b、吸程过高。  b、降低
 c、泵轴承磨损。  c、更换叶轮
 4、杂音振动  a、管路支撑不稳。  a、稳固管路
 b、液体混有气体。  b、提高吸入压力、排气
 c、产生汽蚀。  c、降低真空度
 d、轴承损坏。  d、更换轴承
 e、 电机超载发热运行。  e、搞整按5。
 5、电机发热  a、流量过大、超载运行。  a、关小出口阀。
 b、碰擦。  b、检查排除。
 c、电机轴承损坏。  c、更换轴承。
 d、电压不足。  d、稳压。
 6、水泵漏水  a、机械密封磨损。  a、更换。
 b、泵体有砂孔或破裂。  b、焊补或更换。
 c、密封面不平整。  c、修整。
 d、安装螺栓松懈。  d、坚固。
