| 材质 | 铸钢 |
|---|---|
| 产地 | 上海 |
| 电动功率 | 75KW |
| 电压 | 380V |
| 工作温度 | 0-45（℃） |
| 进出口径 | 100（mm） |
| 流量 | 20L/S |
| 排出口径 | 100（mm） |
| 驱动方式 | 电动 |
| 吸程 | 2（m） |
| 销售方式 | 网络销售 |
| 性能 | 无泄露 |
| 扬程 | 160 |
| 用途 | 管道泵 |
| 原理 | 叶片泵 |
| 转速 | 2900 |
| 执行质量标准 | 国标 |
| 贸易属性 | 促销 |
| 泵轴位置 | 立式 |
| 叶轮数目 | 多级 |
| 叶轮结构 | 半开式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 发货期限 | 3天 |
| 品牌 | 上海卓全泵业 |
| 型号 | XBD16.0/20G-GDL |

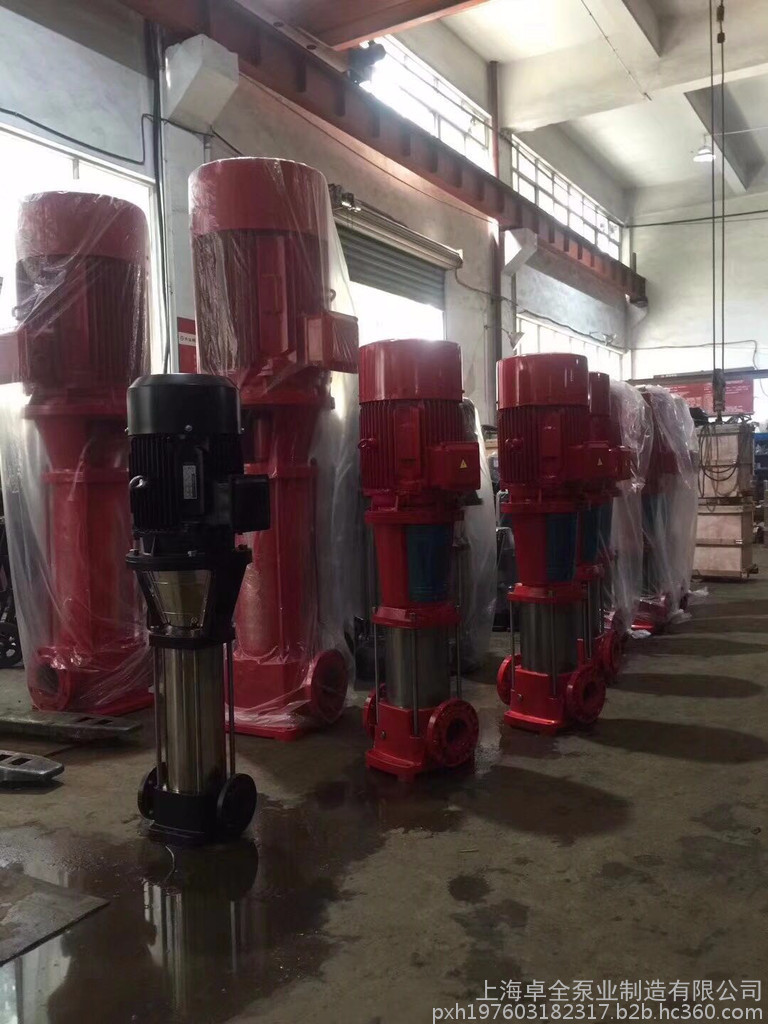

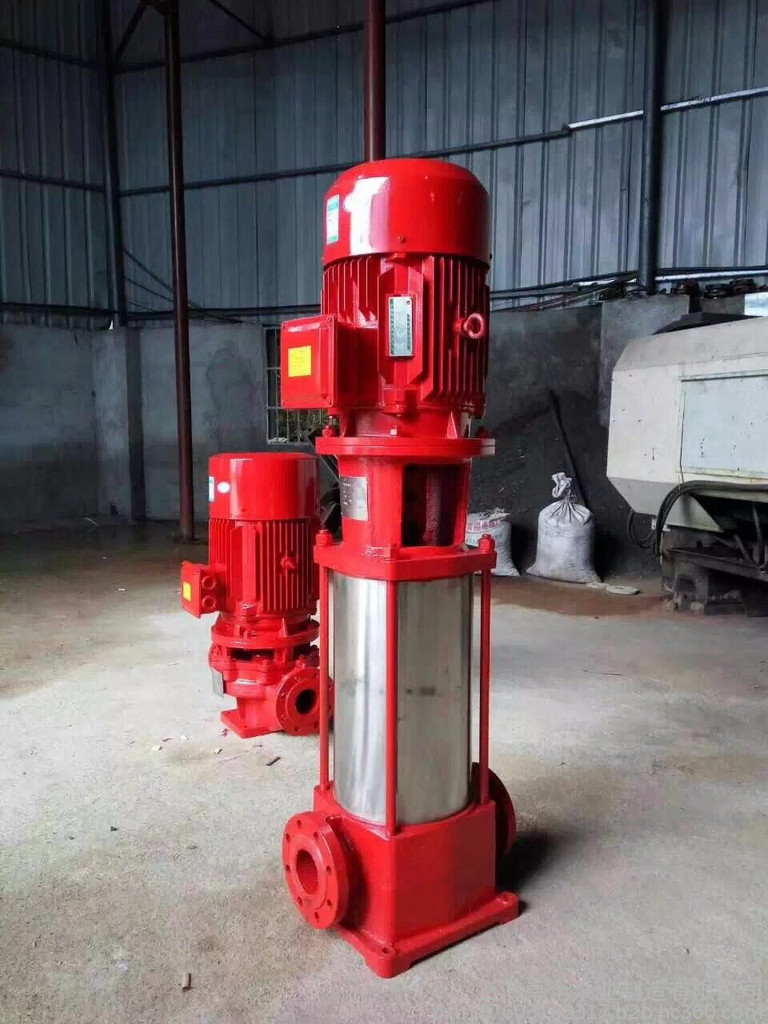

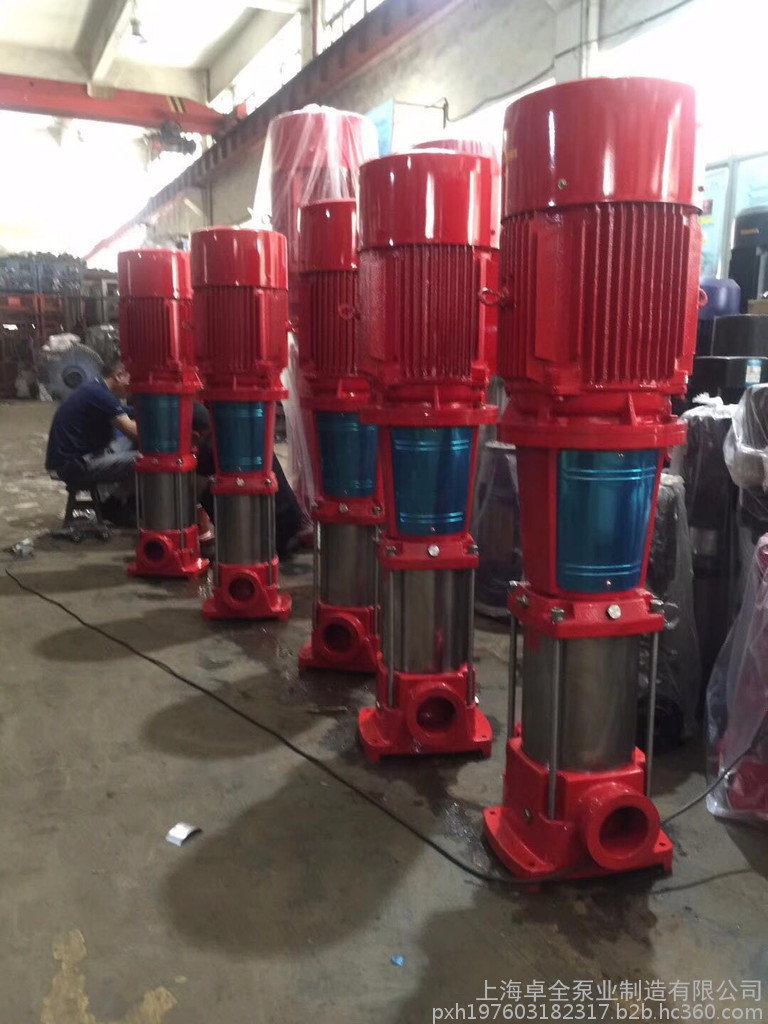

XBD-L(I)型立式多级消防泵优点
XBD-L(I)型立式多级消防泵供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统管道增压送水，也适用于工业和城市给排水，高层建筑增压送水、运距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。
XBD-L(I)型立式多级消防泵性能
XBD-L(I)型立式多级消防泵性能可靠运转时，压力变化小，性能稳定占地面积小。
XBD-L(I)型立式多级消防泵应用范围
XBD-L(I)型立式多级消防泵 消防栓供水喷淋系统供水，消防系统稳压，其它场合清洁液体的输送。
XBD-L(I)型立式多级消防泵产品特点
1、XBD-L(I)型立式多级消防泵机构紧凑、体积小、外形美观，其立式机构决定安装面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。
2、XBD-L(I)型立式多级消防泵吸入口和吐出口均水平方向，简化了管路的连接。
3、消防泵可根据需要，吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。
4、消防泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。
5、消防泵转子具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长。
XBD-L(I)型立式多级消防泵型号意义
XBD5.7/25-100L XBD – 消防泵组代号 5.7 – 设计压力（1/10MPa） 25 – 设计流量（L/S） 100 – 进出口直径（mm） L – 结构为立式
XBD-L(I)型立式多级消防泵技术参数：
流量：5-120L/S
转速：1450r/min
口径：Φ50-Φ250
温度范围：≤70℃
工作压力：≤2.5Mpa
| 型号 | 流量 Q （L/S） | 压力 P （MPa) | 转速 n (r/min) | 效率 η （%） | 功率 N （KW） | 必需汽蚀余量 （NPSH）r (m) |
| XBD2.0/5-50L | 4 5 6 | 0.22 | 1450 | 48 52 50 | 2.2 | 3.2 |
| XBD3.0/5-50L | 4 5 6 | 0.33 | 1450 | 48 52 50 | 3 | 3.2 |
| XBD4.0/5-50L | 4 5 6 | 0.44 0.40 0.32 | 1450 | 48 52 50 | 4 | 3.2 |
| XBD5.0/5-50L | 4 5 6 | 0.55 0.50 0.40 | 1450 | 48 52 50 | 5.5 | 3.2 |
| XBD6.0/5-50L | 4 5 6 | 0.66 0.60 0.48 | 1450 | 48 52 50 | 5.5 | 3.2 |
| XBD7.0/5-50L | 4 5 6 | 0.77 0.70 0.56 | 1450 | 48 52 50 | 7.5 | 3.2 |
| XBD8.0/5-50L | 4 5 6 | 0.88 0.80 0.64 | 1450 | 48 52 50 | 7.5 | 3.2 |
| XBD9.0/5-50L | 4 5 6 | 0.99 0.90 0.72 | 1450 | 48 52 50 | 11 | 3.2 |
| XBD10.0/5-50L | 4 5 6 | 1.10 1.00 0.80 | 1450 | 48 52 50 | 11 | 3.2 |
| XBD2.8/10-65L | 8 | 0.32 0.28 0.24 | 1450 | 54 60 58 | 5.5 | 3.2 |
| XBD4.2/10-65L | 8 10 12 | 0.48 0.42 0.36 | 1450 | 54 60 58 | 7.5 | 3.2 |
| XBD5.6/10-65L | 8 10 12 | 0.64 0.56 0.48 | 1450 | 54 60 58 | 11 | 3.2 |
| XBD7.0/10-65L | 8 10 12 | 0.80 0.70 0.60 | 1450 | 54 60 58 | 15 | 3.2 |
| XBD8.4/10-65L | 8 10 12 | 0.96 0.84 0.72 | 1450 | 54 60 58 | 15 | 3.2 |
| XBD9.8/10-65L | 8 10 12 | 1.12 0.98 0.84 | 1450 | 54 60 58 | 18.5 | 3.2 |
| XBD11.2/10-65L | 8 10 12 | 1.28 1.12 0.96 | 1450 | 54 60 58 | 22 | 3.2 |
| XBD12.6/10-65L | 8 10 12 | 1.44 1.26 1.08 | 1450 | 54 60 58 | 22 | 3.2 |
| XBD14.0/10-65L | 8 10 12 | 1.60 1.40 1.20 | 1450 | 54 60 58 | 30 | 3.2 |
| XBD3.8/15-80L | 12 15 18 | 0.40 0.38 0.36 | 1450 | 62 70 66 | 11 | 3.5 |
| XBD5.7/15-80L | 12 15 18 | 0.60 0.57 0.54 | 1450 | 62 70 66 | 15 | 3.5 |
| XBD7.6/15-80L | 12 15 18 | 0.80 0.76 0.72 | 1450 | 62 70 66 | 22 | 3.5 |
| XBD9.5/15-80L | 12 15 18 | 1.00 0.95 0.90 | 1450 | 62 70 66 | 30 | 3.5 |
| XBD11.4/15-80L | 12 15 18 | 1.20 1.14 1.08 | 1450 | 62 70 66 | 30 | 3.5 |
| XBD13.3/15-80L | 12 15 18 | 1.40 1.33 1.26 | 1450 | 62 70 66 | 37 | 3.5 |
| XBD15.2/15-80L | 12 15 18 | 1.60 1.52 1.44 | 1450 | 62 70 66 | 45 | 3.5 |
| XBD17.1/15-80L | 12 15 18 | 1.80 1.71 1.62 | 1450 | 62 70 66 | 45 | 3.5 |
| XBD19.0/15-80L | 12 15 18 | 2.00 1.90 1.80 | 1450 | 62 70 66 | 55 | 3.5 |
| XBD3.8/25-100L | 15 25 32 | 0.42 0.38 0.34 | 1450 | 65 72 70 | 18.5 | 3.5 |
| XBD5.7/25-100L | 15 25 32 | 0.63 0.57 0.54 | 1450 | 65 72 70 | 30 | 3.5 |
| XBD7.6/25-100L | 15 25 32 | 0.84 0.76 0.68 | 1450 | 65 72 70 | 37 | 3.5 |
| XBD9.5/25-100L | 15 25 32 | 1.05 0.95 0.85 | 1450 | 65 72 70 | 45 | 3.5 |
| XBD11.4/25-100L | 15 25 32 | 1.26 1.14 1.02 | 1450 | 65 72 70 | 55 | 3.5 |
| XBD13.3/25-100L | 15 25 32 | 1.47 1.33 1.19 | 1450 | 65 72 70 | 75 | 3.5 |
| XBD15.2/25-100L | 15 25 32 | 1.68 1.52 1.36 | 1450 | 65 72 70 | 75 | 3.5 |
| XBD17.1/25-100L | 15 25 32 | 1.89 1.71 1.53 | 1450 | 65 72 70 | 90 | 3.5 |
| XBD19.0/25-100L | 15 25 32 | 2.10 1.90 1.70 | 1450 | 65 72 70 | 90 | 3.5 |
| XBD4.0/40-150L | 30 40 50 | 0.44 0.40 0.36 | 1450 | 75 80 77 | 30 | 3.5 |
| XBD6.0/40-150L | 30 40 50 | 0.66 0.60 0.54 | 1450 | 75 80 77 | 37 | 3.5 |
| XBD8.0/40-150L | 30 40 50 | 0.88 0.80 0.72 | 1450 | 75 80 77 | 45 | 3.5 |
| XBD10.0/40-150L | 30 40 50 | 1.10 1.00 0.90 | 1450 | 75 80 77 | 55 | 3.5 |
| XBD12.0/40-150L | 30 40 50 | 1.32 1.20 1.08 | 1450 | 75 80 77 | 75 | 3.5 |
| XBD14.0/40-150L | 30 40 50 | 1.54 1.40 1.26 | 1450 | 75 80 77 | 75 | 3.5 |
| XBD16.0/40-150L | 30 40 50 | 1.76 1.60 1.44 | 1450 | 75 80 77 | 90 | 3.5 |
| XBD5.0/45-150L | 32 45 55 | 0.54 0.50 0.44 | 1450 | 72 76 73 | 37 | 4.0 |
| XBD7.5/45-150L | 32 45 55 | 0.87 0.75 0.66 | 1450 | 72 76 73 | 55 | 4.0 |
| XBD10.0/45-150L | 32 45 55 | 1.08 1.00 0.8 | 1450 | 72 76 73 | 75 | 4.0 |
| XBD12.5/45-150L | 32 45 55 | 1.35 1.25 1.10 | 1450 | 72 76 73 | 90 | 4.0 |
| XBD15.0/45-150L | 32 45 55 | 1.62 1.50 1.32 | 1450 | 72 76 73 | 110 | 4.0 |
| XBD17.5/45-150L | 32 45 55 | 1.89 1.75 1.54 | 1450 | 72 76 73 | 132 | 4.0 |
| XBD20.0/45-150L | 32 45 55 | 2.16 2.00 1.76 | 1450 | 72 76 73 | 132 | 4.0 |
| XBD22.5/45-150L | 32 45 55 | 2.43 2.25 1.98 | 1450 | 72 76 73 | 160 | 4.0 |
| XBD6.0/75-200L | 50 75 90 | 0.66 0.60 0.54 | 1450 | 72 84 86 | 90 | 4.5 |
| XBD9.0/75-200L | 50 75 90 | 0.99 0.90 0.81 | 1450 | 72 84 86 | 110 | 4.5 |
| XBD12.0/75-200L | 50 75 90 | 1.32 1.20 1.08 | 1450 | 72 84 86 | 132 | 4.5 |
| XBD15.0/75-200L | 50 75 90 | 1.65 1.50 1.35 | 1450 | 72 84 86 | 160 | 4.5 |
| XBD18.0/75-200L | 50 75 90 | 1.98 1.80 1.62 | 1450 | 72 84 86 | 200 | 4.5 |
| XBD4.0/80-200L | 60 80 100 | 0.45 0.40 0.36 | 1450 | 70 79 77 | 55 | 5.0 |
| XBD6.0/80-200L | 60 80 100 | 0.68 0.60 0.54 | 1450 | 70 79 77 | 75 | 5.0 |
| XBD8.0/80-200L | 60 80 100 | 0.90 0.80 0.72 | 1450 | 70 79 77 | 110 | 5.0 |
| XBD10.0/80-200L | 60 80 100 | 1.12 1.00 0.90 | 1450 | 70 79 77 | 132 | 5.0 |
| XBD12.0/80-200L | 60 80 100 | 1.35 1.20 1.08 | 1450 | 70 79 77 | 160 | 5.0 |
| XBD14.0/80-200L | 60 80 100 | 1.58 1.40 1.26 | 1450 | 70 79 77 | 160 | 5.0 |
| XBD16.0/80-200L | 60 80 100 | 1.80 1.60 1.44S | 1450 | 70 79 77 | 200 | 5.0 |
