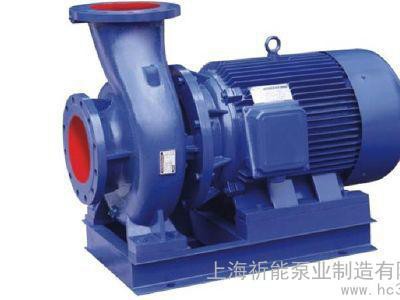

ISW单级单吸卧式离心泵简单介绍：

一、产品概述 　　

1、ISW型卧式离心泵，供输送清水及物理化学性质类似于清水的其它液体之用，管道离心泵适用于工业和城市给排水、高增建筑增压泵送水、船用、园林喷灌、消防泵增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤85℃。 　　

2、ISWR型卧式热水循环泵，广泛适用于：能源、冶金、木材加工、化工、纺织、造纸以及宾馆、饭店、浴室等锅炉热水增压循环输送及城市住房采暖循环系统，ISWR型热水管道离心泵使用温度T≤120℃。 　　3、ISWH卧式化工离心泵适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等行业输送有腐蚀性粘度类似于水的液体(不含固体颗粒)，具 ，使用温度为-20℃～+105℃。 　　

4、ISWY卧式防爆油泵适用于石油、轻纺、化工、机械等行业输送易燃、易爆液体，被输送介质温度为不超过120℃。

5、ISWHY型卧式不锈钢防爆型化工离心泵，适用于输送易燃、易爆性化工液体。 　　

6、ISWD、ISWRD、ISWHD、ISWYD、ISWHYD型卧式低转速离心泵，适应环境噪音要求较高的场合，尤其适用空调系统冷冻水、冷却水循环及末端增压。

二、产品特点

1、结构紧凑。该系列泵为卧式结构，机泵一体、外观美观、占地面积少，与普通卧式泵比较，占地面积减少30%。如采用IP54户外电机则无需泵房，可置于户外使用。

2、运行平稳、噪音低、组件同心度高。电机和泵直连，简化了中间结构，增加了运行的平稳性，叶轮具有极好的动静平衡，运行时无振动、低噪音，延长了轴承的使用寿命，改善了使用环境。

3、轴封采用**机械密封，动、静环由硬质合金制成，耐磨损、无泄漏、使用寿命长。

4、采用先进水力模型，具有效率高，性能好等特点。

5、结构独特。泵体下侧设有放水孔，进、出口法兰设有取压孔，能确保泵的正常使用和维护。

6、该系列卧式泵进口为水平方向，出口为垂直向上结构，便于管路布置。

三、工作条件

1、泵系统**高工作压力为1.6MPa，即泵吸入口压力+扬程≤1.6MPa(泵系统工作压力高于1.6MPa时，应在订货时另行提出，以便在制造时泵的过流部件和连接部件采用铸钢)。

2、输送介质为清水或物理化学性质类似清水的其它液体(输送介质带有小颗粒时，应在订货时另行提出，以便装配耐磨式机械密封)。

3、周围环境温度不超过40℃，海拔高度不超过1000m，相对湿度不超过95%。

四、型号意义

例1：ISW(ISWR、ISWH、ISWY、ISWHY)100-160(I)A(B)

ISW：卧式离心泵 ISWR：卧式热水离心泵

ISWH：卧式化工离心泵

ISWY：卧式防爆油泵

ISWHY：卧式防爆化工离心泵

100：泵进出口公称直径(mm)

160：叶轮名义直径(mm)

I：流量分类

A：叶轮经**次切割

B：叶轮经第二次切割

例2：ISWD(ISWRD、ISWHD、ISWYD、ISWHYD)100-160(I)A(B)

ISWD：低转速卧式离心泵

ISWRD：低转速卧式热水离心泵

ISWHD：低转速卧式化工离心泵

ISWYD：低转速卧式防爆油泵

ISWHYD：低转速卧式防爆化工离心泵

100：泵进出口公称直径(mm)

160：叶轮名义直径(mm)

I：流量分类

A：叶轮经**次切割

B：叶轮经第二次切割
