| 往复单元 | 柱塞泵 |
|---|---|
| 材质 | 不锈钢 |
| 驱动方式 | 气动 |
| 性能 | 防爆 |
| 用途 | 增压泵 |
| 输送介质 | 水，油 ，其他一切液体 |
| 叶轮数目 | 多级 |
| 泵轴位置 | 卧式 |
| 叶轮结构 | 敞开式叶轮 |
| 叶轮吸入方式 | 双吸式 |
| 汽蚀余量 | 15（m） |
| 吸入口径 | 20（mm） |
| 排出口径 | 25（mm） |
| 重量 | 8（kg） |
| 规格 | 50*70 |
| 品牌 | 赛思特 |
| 型号 | G28 |

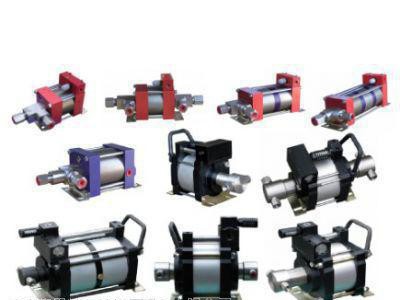

气液增压泵分为四大类：
M、MD、M**-2、M**-3系列气液增压泵驱动活塞直径为80mm
L系列气液增压泵驱动活塞直径为100mm
S、SD系列气液增压泵驱动活塞直径为125mm
G、GD、G-2系列气液增压泵驱动活塞直径为160mm
M系列气液增压泵
M系列实物图片 | M系列结构图 |
| 型号 | 增压比 | 出口压力 | 流量L/min | 接口尺寸 | 净重Kg | |||
| bar | psi | 驱动口 | 入口 | 出口 | ||||
| M4 | 4:1 | 32 | 464 | 15.36 | G3/8 | NPT 1 | NPT 1/2 | 4.8 |
| M10 | 10:1 | 80 | 1160 | 7.15 | G3/8 | NPT 3/4 | NPT 1/2 | 4.3 |
| M16 | 16:1 | 128 | 1856 | 4.59 | G3/8 | NPT 1/2 | NPT 1/2 | 4.2 |
| M30 | 30:1 | 240 | 3480 | 2.53 | G3/8 | NPT 1/2 | NPT 3/8 | 4.2 |
| M44 | 44:1 | 352 | 5104 | 1.41 | G3/8 | NPT 3/8 | NPT 3/8 | 4.1 |
| M64 | 64:1 | 512 | 7424 | 0.95 | G3/8 | NPT 3/8 | NPT 3/8 | 4.1 |
| M100 | 100:1 | 800 | 11600 | 0.64 | G3/8 | NPT 3/8 | NPT 3/8 | 4.1 |
| M170 | 170:1 | 1360 | 19720 | 0.37 | G3/8 | NPT 3/8 | M14*1.5 | 4.1 |
MD系列实物图片 | MD系列结构图 |
MD系列气液增压泵为单驱动头双作用泵，其特性同M系列泵相同，但与同规格M系列气液增压泵相比，脉冲小且其流量比M系列单作用泵提高50%。
| 型号 | 增压比 | 出口压力 | 流量L/min | 接口尺寸 | 净重Kg | |||
| bar | psi | 驱动口 | 入口 | 出口 | ||||
| MD30 | 30:1 | 240 | 3480 | 4.09 | G3/8 | NPT 1/2 | NPT 3/8 | 5.1 |
| MD44 | 44:1 | 352 | 5104 | 2.42 | G3/8 | NPT 3/8 | NPT 3/8 | 5.1 |
| MD64 | 64:1 | 512 | 7424 | 1.68 | G3/8 | NPT 3/8 | NPT 3/8 | 5.1 |
| MD100 | 100:1 | 800 | 11600 | 1.01 | G3/8 | NPT 3/8 | NPT 3/8 | 5.1 |
| MD170 | 170:1 | 1360 | 19720 | 0.59 | G3/8 | NPT 3/8 | M14*1.5 | 5.1 |
G系列气液增压泵
G系列实物图片 | G系列结构图 |
G系列气液增压泵采用单气控非平衡气体分配阀来实现泵的自动往复运动，泵体气驱部分全部采用铝合金制造，铝合金零部件加工后经氧化处理成黑色，保证了产品的外型美观及**生锈。接液部分材质根据介质不同选用碳钢或不锈钢，泵的全套密封件均为进口**产品，从而保证了泵的性能。 本系列气液增压泵驱动活塞直径为160mm**大驱动气压为10bar，为了保证泵的寿命，建议使用气压≤8bar。
| 型号 | 增压比 | 出口压力 | 流量L/min | 接口尺寸 | 净重Kg | |||
| bar | psi | 驱动口 | 入口 | 出口 | ||||
| G6 | 6:1 | 48 | 696 | 29.91 | G1/2 | NPT 1/2 | NPT 1/2 | 12.7 |
| G10 | 10:1 | 80 | 1160 | 18.84 | G1/2 | NPT 1/2 | NPT 1/2 | 12.7 |
| G16 | 16:1 | 128 | 1856 | 12.42 | G1/2 | NPT 1/2 | NPT 1/2 | 12.7 |
| G28 | 28:1 | 224 | 3248 | 7.11 | G1/2 | NPT 1/2 | NPT 3/8 | 12.2 |
| G40 | 40:1 | 320 | 4640 | 4.89 | G1/2 | NPT 1/2 | NPT 3/8 | 12.2 |
| G64 | 64:1 | 512 | 7424 | 3.08 | G1/2 | NPT 1/2 | NPT 3/8 | 12.2 |
| G80 | 80:1 | 640 | 9280 | 2.44 | G1/2 | NPT 1/2 | NPT 3/8 | 12.2 |
| G100 | 100:1 | 800 | 11600 | 1.92 | G1/2 | NPT 1/2 | NPT 3/8 | 12 |
| G130 | 130:1 | 1040 | 15080 | 1.47 | G1/2 | NPT 1/2 | M14*1.5 | 12 |
| G175 | 175:1 | 1400 | 20300 | 1.14 | G1/2 | NPT 1/2 | M14*1.5 | 12 |
| G255 | 255:1 | 2040 | 29580 | 0.75 | G1/2 | NPT 1/4 | M14*1.5 | 12 |
| G400 | 400:1 | 3200 | 46400 | 0.48 | G1/2 | NPT 1/4 | M14*1.5 | 12 |
GD系列实物图片 | GD系列结构图 |
| 型号 | 增压比 | 出口压力 | 流量L/min | 接口尺寸 | 净重Kg | |||
| bar | psi | 驱动口 | 入口 | 出口 | ||||
| GD6 | 6:1 | 48 | 696 | 48.60 | G1/2 | NPT 1/2 | NPT 1/2 | 15.2 |
| GD10 | 10:1 | 80 | 1160 | 30.61 | G1/2 | NPT 1/2 | NPT 1/2 | 15.2 |
| GD16 | 16:1 | 128 | 1856 | 19.73 | G1/2 | NPT 1/2 | NPT 1/2 | 15.2 |
| GD28 | 28:1 | 224 | 3248 | 11.30 | G1/2 | NPT 1/2 | NPT 1/2 | 14 |
| GD40 | 40:1 | 320 | 4640 | 7.69 | G1/2 | NPT 1/2 | NPT 1/2 | 14 |
| GD64 | 64:1 | 512 | 7424 | 4.94 | G1/2 | NPT 1/2 | NPT 3/8 | 14 |
| GD80 | 80:1 | 640 | 9280 | 3.96 | G1/2 | NPT 1/2 | NPT 3/8 | 14 |
| GD100 | 100:1 | 800 | 11600 | 3.13 | G1/2 | NPT 1/2 | NPT 3/8 | 13.8 |
| GD130 | 130:1 | 1040 | 15080 | 2.40 | G1/2 | NPT 1/2 | M14*1.5 | 13.8 |
| GD175 | 175:1 | 1400 | 20300 | 1.81 | G1/2 | NPT 3/8 | M14*1.5 | 13.8 |
| GD255 | 255:1 | 2040 | 29580 | 1.23 | G1/2 | NPT 1/4 | M14*1.5 | 13.8 |
| GD400 | 400:1 | 3200 | 46400 | 0.79 | G1/2 | NPT 1/4 | M14*1.5 | 13.8 |
