| 材质 | 铸铁 |
|---|---|
| 泵轴位置 | 卧式 |
| 叶轮数目 | 单级 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 性能 | 无泄露 |
| 原理 | 离心泵 |
一、PN泥浆泵产品介绍：
PN型泵系单级、单吸、卧式离心泥浆泵，该型泵过流部件采用耐磨合金材料制造。叶轮与护板的间隙可以及时调整，以保持高效工作。6吋以下泵型叶轮与用螺纹联接,8吋以上泵型用键联接。轴封采用填料密封，工作时应注入高于工作压力1kg/cm2轴封清水。该泵具有结构简单、可靠、检修方便、寿命长等特点。适用于矿山输送固液两相流体之用，输送**大重量浓度为50-60%。
PN型泥浆泵过流件使用耐磨合金材料制造，寿命长。6"及6"以下泥浆砂叶轮与轴用螺纹联接，8"及8"以上泥浆泵，泵体较大，采用了水平中开的结构型式，拆装检修方便。
轴封采用一般填料密封，工作时应注入高于工作压力1公斤/厘米2的轴封清水。 PN型泥浆泵，以传动方向看，为逆时针方向旋转（其中1、2、3PN为顺时针）叶轮用螺纹与轴连接时，如果反方向旋转，叶轮将从轴上脱落。
二、PN泥浆泵结构特点：
1、结构合理、维修方便：泵头部分采用前、后开门式结构，维修时不需拆卸管路，只需将电机向后移动，即可对泵进行拆卸和维修。
2、浓度高、无堵塞：输送纸浆浓度可达6%；
3、气蚀性能好、寿命长：实际使用寿命比普通纸浆泵可提高2-3倍；
4、高效、节能：运行效率比普通纸浆泵平均高出3-10个百分点，节能、降耗达15-30%
5、叶轮和护板的间隙可以及时调整，保持较高效率工作。泵以上的泵体较大，采用了对开的结构形式，拆装检修方便
三、PN泥浆泵型号意义：
2PNL
2—吐出口径（毫米数被25除所得值）
P—杂质泵
N—泥浆泵
L—立式
四、PN泥浆泵结构说明：
（1）泥浆泵过流部分承磨件采用了耐磨铸铁，使用寿命长。
（2）泥浆泵叶轮和护板的间隙可以及时调整，保持较高工作效率。
（3）泥浆泵4〞以上该型泵轴承直装于水平中开托内，拆检方便调整及时，并在油池内装有水冷蛇形管，改善了轴承的工作条件。
五、PN泥浆泵结构图 ：
1PN、2PN、3PN型泵外形图

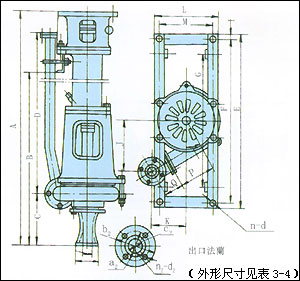

2PNL、3PNL型外形图
六、PN泥浆泵性能参数表
| 泵的 型号 | 流量q | 扬程h | 转速n | 功率nkw | 效率η （%） | 叶轮直径d mm | 泵重 kg | ||
| m 3 /h | l/s | m | r/min | 轴功率 | 配电机 | ||||
| 1pn | 7.2 12 16 | 2 3.33 4.44 | 14 13 12 | 1430 | 1.3 1.41 1.5 | 3 | 21 30 35 | 204 | 120 |
| 2pn（l） | 30 47 58 | 8.33 13.05 16.1 | 22 19 17 | 1450 | 5.45 6.25 6.9 | 11 | 33 39 39 | 265 | 150 250 |
| 3pn（l） | 54 108 151 | 15 30 42 | 26 21 15 | 1470 | 12 14.7 16.7 | 22 | 32 42 37 | 300 | 450 280 |
| 4pn | 100 150 200 | 27.8 41.7 55.6 | 41 39 37 | 1470 | 24.3 29 33.1 | 55 | 46 55 61 | 340 | 1000 |
| 4pn（1） | 41.5 80 111 | 11.5 22.2 30.8 | 51 50 49 | 1470 | 25 30.2 33.2 | 55 | 23 36 44.5 | 380 b 2 =30 | 1000 |
4pn（1） | 52 100 138 | 14.5 28 38 | 51 50 49 | 1470 | 28 37 39 | 75 | 26 37 47 | 380 b 2 =40 | 1000 |
| 6pn | 230 280 320 | 63.9 77.8 88.9 | 27 26 25 | 980 | 30.2 33 35.2 | 75 | 56 60 62 | 420 | 1200 |
| 8pn | 450 550 600 | 125 153 166.7 | 65 63 62 | 980 | 140 155 160.7 | 215 | 57 61 63 | 635 | 4000 |
| 10pn | 768 1030 1290 | 213 286 358 | 91.8 83 85 | 980 | 436 489 500 | 780 | 44 50.5 59.7 | 750 | 4600 |
| 12pn | 1350 1600 | 375 444 | 53 50 | 980 | 312 335 | 550 | 62.5 65 | 650 | 4500 |
七、PN泥浆泵用途及适用范围：
1、 PN型泥浆泵系单级单吸泥浆泵（分立式、卧式）具有寿命长、结构简单、运行可靠等特点。输送**大浓度按重量计为50％。
2、 用于矿山、冶金、市政建筑、化工、印染等吸送有流砂、小泥块泥浆、污浊液体之用。
3、 用于农村的河泥、池塘泥液、粪便、浆状饮料的吸送；亦可用于城市工厂输送矿砂液，地下道吸黄砂子及泥浆等。
