| 扬程 | 3-118 |
|---|---|
| 流量 | 10.8-5400 |
| 材质 | 铸铁 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 单级 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 性能 | 耐磨 |
| 原理 | 离心泵 |
一、用途和特点：

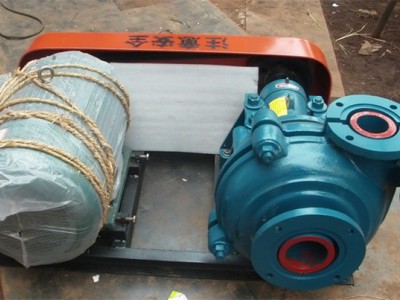

M、AH、HH型渣浆泵为悬臂、卧式离心渣浆泵。该类型泵可以多级串联使用。
M、AH型泵的泵体具有可更换的耐磨金属内衬或橡胶内衬，叶轮采用耐磨金属或橡胶材料。HH型泵的泵体内衬和叶轮仅采用耐磨金属。
M、AH、HH型泵的轴封可采用填料密封或离心式密封。泵的吐出口位置可根据需要按45°间隔，旋转八个不同的角度安装使用。
二、型号意义:
如：10/8ST-AH（或Ｍ，ＨＨ）
10-泵吸入口直径（寸）
8-泵吐出口直径（寸）
ST-托架型式
AH、M-渣浆泵
HH-高扬程
三、选型简介:
参阅该泵性能曲线，选用流量范围应为：
M、AH型泵：
对高浓度：强磨蚀性渣浆流量范围为40~80%
对中浓度：中磨蚀性渣浆流量范围为40~100%
对低浓度：低磨蚀性渣浆流量范围为40~120%
HH型泵：
对中浓度：中磨蚀性渣浆流量范围为40~80%
对低浓度：低磨蚀性渣浆流量范围为40~100%
某一转速下的最高效率点对应流量为100%
四、性能参数：
流量：10.8~5400m3/h
扬程：3~118m
电机功率：15~1200kW
五、M、AH、HH系列渣浆泵性能表：
型 号 | 允许配带 | 清 水 性 能 | 叶轮 | 曲线号 | ||||||
流量Q | 扬程H | 转速n | 最高效率η | 汽蚀余量 | 叶片数 | 叶轮直径 | ||||
(m3/h) | (L/S) | (mm) | ||||||||
11/2/1B—AH | 15 | 12.6-28.8 | 3.5-8 | 6--68 | 1200-3800 | 40 | 2-4 | 5 | 152 | WPA151B01 |
11/2/1C—HH | 30 | 16.2-34.2 | 4.5-9.5 | 25-92 | 1400-2200 | 20 | 2-5.5 | 5 | 330 | WPA151E01 |
2/11/2B—AH | 15 | 32.4-72 | 9-20 | 6--58 | 1200-3200 | 45 | 3.5-8 | 5 | 184 | WPA2151B01 |
3/CD—AH | 30 | 39.6-86.4 | 11-24 | 12-64 | 1300-2700 | 55 | 4-6 | 5 | 214 | WPA32A01 |
3/2D—HH | 60 | 68.4-136.8 | 19-38 | 25-87 | 850-1400 | 47 | 3-7.5 | 5 | 457 | WPA32E01 |
4/3C—AH | 30 | 86.4-198 | 24-55 | 9-52 | 1000-2200 | 71 | 4-6 | 5 | 245 | WPA43A01 |
4/3D—AH | 60 | |||||||||
4/3C—AH | 30 | 97.2-194.4 | 27-54 | 9-53 | 1000-2200 | 55 | 3 | 240 | WPA43A02 | |
4/3D—AH | 60 | |||||||||
4/3E—HH | 120 | 126-252 | 35-70 | 12-97 | 600-1400 | 50 | 2-5 | 5 | 508 | WPA43E01 |
6/4D-AH | 60 | 162-360 | 45-100 | 12-56 | 800-1550 | 65 | 5-8 | 5 | 365 | WPA64A01 |
6/4E-AH | 120 | |||||||||
6/4D-AH | 60 | 180-396 | 50-110 | 7-61 | 600-1600 | 55 | 3-8 | 4 | 372 | WPA64A02 |
6/4E-AH | 120 | 180-396 | 50-110 | 7-61 | 600-1600 | 55 | 3-8 | 4 | 372 | WPA64F02 |
6/4D-AH | 60 | 144-324 | 40-90 | 10-52 | 800-1600 | 55 | 4.5-9 | 2 | 371 | WPA64A04 |
6/4E-AH | 120 | |||||||||
6/4D-AH | 60 | 162-360 | 45-100 | 21-64 | 1000-1600 | 55 | 2 | 371 | ESY7996 | |
6/4E-AH | 120 | |||||||||
6/4D-AH | 60 | 126-288 | 35-80 | 10-55 | 800-1600 | 58 | 2-2.5 | 2 | 365 | ESY7997 |
6/4E-AH | 120 | |||||||||
6/4S-HH | 560 | 324-720 | 90-200 | 30-118 | 600-1000 | 64 | 3-8 | 5 | 711 | WPA64E01M |
6S-H | 560 | 468-1008 | 130-280 | 20-94 | 500-1000 | 65 | 4-12 | 5 | 711 | WPA66A91 |
8/6E-AH | 120 | 360-828 | 100-230 | 10-61 | 500-1140 | 72 | 2-9 | 5 | 510 | WPA86A01 |
8/6R-AH | 300 | |||||||||
8/6E-AH | 120 | 360-828 | 100-230 | 7-70 | 400-1140 | 70 | 3-6 | 8 | 536 | WPA86A02 |
8/6R-AH | 300 | |||||||||
8/6E-AH | 120 | 360-828 | 100-230 | 7-52 | 400-1000 | 70 | 2.5-6 | 4 | 536 | WPA86A03 |
8/6R-AH | 300 | 360-828 | 100-230 | 7-52 | 400-1000 | 70 | 2.5-6 | 4 | 536 | WPA86F03 |
8/6E-AH | 120 | 288-648 | 80-180 | 5-47 | 400-1100 | 60 | 3-6 | 2 | 510 | ESY7998 |
8/6R-AH | 300 | |||||||||
8/6T-HH | 1200 | 576-1152 | 160-320 | 32-95 | 450-725 | 65 | 6-10 | 5 | 965 | WPA86E01 |
10/8E-M | 120 | 540-1228 | 150-340 | 15-61 | 600-1100 | 70 | 4.5-8 | 4 | 549 | WPA108B01 |
10/8R-M | 300 | |||||||||
10/8E-M | 120 | 504-1080 | 140-300 | 18-66 | 700-1100 | 62 | 4.5-7.5 | 4 | 549 | WPA108B02 |
10/8R-M | 300 | |||||||||
10/8E-M | 120 | 666-1440 | 185-400 | 14-60 | 600-1100 | 73 | 4-10 | 5 | 549 | WPA108B03 |
10/8R-M | 300 | |||||||||
10/8ST-AH | 560 | 612-1368 | 170-380 | 11-61 | 400-850 | 71 | 4-10 | 5 | 686 | WPA108A01AM |
12/10ST-AH | 560 | 936-1980 | 260-550 | 7-68 | 300-800 | 82 | 6 | 5 | 762 | WPA1210A03M |
720-1620 | 200-450 | 7-45 | 300-650 | 80 | 2.5-7.5 | WPA1210A03AM | ||||
14/12ST-AH | 560 | 1260-2772 | 350-770 | 13-63 | 300-600 | 77 | 3-10 | 5 | 965 | WPA1412A01M |
