| 轴功率 | 50.6KW |
|---|---|
| 电机功率 | 75KW |
| 效率 | 74% |
| 必需汽蚀余量 | 5.5m |
| 整机重量 | 1460KG |
| 允许吸深 | 3~4m |
| 自吸时间 | 160s |
| 流量 | 550m3/h |
| 扬程 | 25m |
| 转速 | 1480r/m |

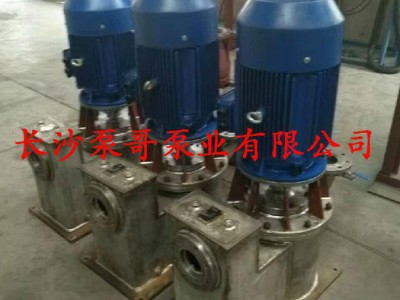

250WZY550-25自吸泵,250WZY550-25自吸泵配件---------------------------250WZY550-25自吸泵广泛应用于石油、化工、冶金、电力、钢铁、采矿、造纸、电镀、环保、消防、建筑、污水处理等行业，部分替代液下泵、长轴泵、潜水潜污泵、或经常启动的情况下使用的泵。输送清水、海水、含较小颗粒（不含纤维状物质）的污水及工业废水、油料或各种腐蚀性介质。-------------------------250WZY550-25自吸泵型号意义：250----------------进出口直径250mm;WZY------------------------下吸式无泄漏立式自吸泵;550---------------设计点流量550立方米/小时;25----------设计点扬程25米;-------------------------250WZY550-25自吸泵参数范围：流量:330-550-630立方米/小时(m3/h);扬程：27.1-25-22米(m);轴功率：37.9-50.6-53.2kw;效率：64-74-71%;转速：1480转/分钟（rpm);必需汽蚀余量(NPSHr)：5;5.5;6米(m);泵重：1460公斤(kg);电机功率：75KW;电机型号：Y280S-4;允许吸深：3~4;自吸时间：160s;-------------------------250WZY550-25自吸泵结构特点 与WFB型自吸泵相比，WLZ（WZY）型自吸泵具有明显技术优势： 1、水泵叶轮为闭式结构，效率较WFB泵叶轮采用的开式结构高10％～15％，同性能参数泵所配电机功率普遍低一个档次，节能显著，同时，叶轮汽蚀性能好，安装允许吸深较WFB泵深0.5～1m。 2、水泵自吸采用“多通道叶片式气水混合分离器（自吸盘）”，具有快速完成自吸过程的突出特点，较WFB型泵采用单蜗壳式压水室自吸时间缩短1/3～1/2以上，而且泵体积小，重量轻。 3、进水型式有两种：WLZ型泵采用管道式结构，进、出口可在平面360°任何方位吸入排出。WZY型泵采用下吸式，排出口可在平面270°任何方向。检修水泵时，均无需拆卸进、出口管道，特别是WZY型占地面积小，节省基建投资。 4、密封采用多面连环流体动力密封，由副叶轮密封和停机密封组成，WFB型流体动力密封未设专用停机密封，不适用于频繁启动场合。 5、联接方式为水泵和电机刚性直联。从电机端俯视，泵为顺时针方向旋转。 6、水泵进口无需像WFB泵那样带止回阀或电磁真空破坏阀等辅助设备，本身具有自动破坏虹吸的U型管特殊结构和空气平衡孔，停机时，虹吸作用不能抽空泵内储液，因此，只要**运行时注满液体，以后运行无需加液，真正实现一次注液，终身受用。 7、水泵可配备控制柜，它具有根据液体自动启停和过载报警等多种功能，实现无人操作。-------------------------250WZY550-25自吸泵适用工况：1. 输送介质的温度小于100摄氏度；2. 输送介质的固相物质容积比在2%以下；3. 输送介质的运动粘度为（7~23）*10-6平方米/秒；4. 输送介质的密度小于1100kg/m3.5. 输送介质的固体颗粒直径（单位mm）:泵口径为50mm时，小于3mm; 泵口径为65~80mm时，小于3.5mm; 泵口径为100~125mm时，小于4mm; 泵口径为150~200mm时，小于4.5mm; 泵口径为250~300mm时，小于5mm;-------------------------250WZY550-25自吸泵材料：泵体：I类介质（清水），Q235-A；II类介质（污水），Q235-A；III类介质（海水或腐蚀性介质），1Cr18Ni9Ti; IV类介质（海水或腐蚀性介质），0Cr18Ni12Mo2Ti;叶轮：I类介质（清水），HT250；II类介质（污水），1Cr18Ni9Ti；III类介质（海水或腐蚀性介质），1Cr18Ni9Ti; IV类介质（海水或腐蚀性介质），0Cr18Ni12Mo2Ti;自吸盘：I类介质（清水），HT250；II类介质（污水），1Cr18Ni9Ti；III类介质（海水或腐蚀性介质），1Cr18Ni9Ti; IV类介质（海水或腐蚀性介质），0Cr18Ni12Mo2Ti;泵轴：I类介质（清水），45#钢；II类介质（污水），2Cr13；III类介质（海水或腐蚀性介质），2Cr13; IV类介质（海水或腐蚀性介质），1Cr18Ni9Ti;密封环：I类介质（清水），HT250；II类介质（污水），1Cr18Ni9Ti；III类介质（海水或腐蚀性介质），1Cr18Ni9Ti; IV类介质（海水或腐蚀性介质），0Cr18Ni12Mo2Ti;副叶轮：I类介质（清水），HT250；II类介质（污水），HT250；III类介质（海水或腐蚀性介质），1Cr18Ni9Ti; IV类介质（海水或腐蚀性介质），0Cr18Ni12Mo2Ti;密封盖：I类介质（清水），HT250；II类介质（污水），HT250；III类介质（海水或腐蚀性介质），1Cr18Ni9Ti; IV类介质（海水或腐蚀性介质），0Cr18Ni12Mo2Ti;轴承体：I类介质（清水），Q235-A；II类介质（污水），Q235-A；III类介质（海水或腐蚀性介质），1Cr18Ni9Ti; IV类介质（海水或腐蚀性介质），0Cr18Ni12Mo2Ti;电机座：I类介质（清水），Q235-A；II类介质（污水），Q235-A；III类介质（海水或腐蚀性介质），Q235-A; IV类介质（海水或腐蚀性介质），Q235-A;-------------------------250WZY550-25自吸泵配件:250WZY550-25自吸泵叶轮,250WZY550-25自吸泵副叶轮,250WZY550-25自吸泵机械密封,250WZY550-25自吸泵联轴器,250WZY550-25自吸泵泵体,250WZY550-25自吸泵自吸盘,250WZY550-25自吸泵泵轴,250WZY550-25自吸泵密封环,250WZY550-25自吸泵密封盖,250WZY550-25自吸泵轴承体,250WZY550-25自吸泵电机座
