材质	铸铁
性能	无泄露
用途	增压泵
驱动方式	电动
输送介质	清水泵
泵轴位置	卧式
叶轮结构	封闭式叶轮
叶轮吸入方式	单吸式
流量	46（m3/h）
叶轮数目	3
扬程	150（m）
汽蚀余量	2.8（m）
吸入口径	80（mm）
排出口径	80（mm）
结构原理	中开泵
级数	多级
重量	270（kg）
电压	380（V）
功率	37（kw）
规格	D46-50X3
轴功率	29.9
品牌	广泰
型号	D46-50X3多级泵

型号意义

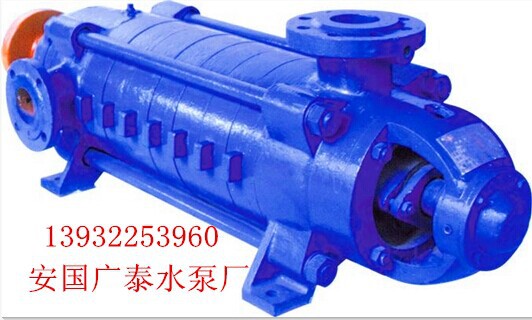

D型多级泵是卧式、单吸、多级分段式离心泵。泵的进口水平，出口垂直，用拉紧螺栓将泵的吸入段、中段、出水段联结成一体。泵转子部件主要由装在轴上的叶轮、平衡盘等零件组成，转子两端由用黄油润滑的单列向心滚柱轴承支承。转子轴向力由平衡盘平衡。   泵的密封：进水段、中段、出水段之间的静止结合面采用二硫化钼密封，也有用纸垫密封，拆后重装时必须用原材料密封，为防止水进入两端轴承，采用“O”型胶圈及挡水圈密封。泵的转动部份与固定部份之间由密封环、导叶套和填料密封。填料腔中通入有一定压力的水，起水封和冷却作用。   泵的传动是通过联轴器由电机直接驱动，从电机方向看泵，泵为顺时针方向旋转。  。   泵转子部件主要由装在轴上的叶轮、平衡盘等零件组成，转子两端由用黄油润滑的单列向心滚柱轴承支承。转子轴向力由平衡盘平衡。   泵的密封：进水段、中段、出水段之间的静止结合面采用二硫化钼密封，也有用纸垫密封，拆后重装时必须用原材料密封，为防止水进入两端轴承，采用“O”形胶圈及挡水圈密封。泵的转动部份与固定部份之间由密封环、导叶套和填料密封。填料腔中通入有一定压力的水，起水封和冷却作用。   泵的传动是通过联轴器由电机直接驱动，从电机方向看泵，泵为顺时针方向旋转。

100D 16×5
100——吸入口直径为100毫米
D——单吸多级节段式离心泵
16×5——单吸扬程为16米，级数为5级



泵的型号	级数	9流量 Q		扬程 H ( 米 )	转速 n ( 转 / 分 )	功率 N(KW)		效率 （η % ）	允许吸上真空高度 Hs( 米 )	叶轮 直径 （毫米）
		m3/h	升 / 秒			辅功率	电机 功率
50D-8 65D-8	3	12.6 18.0 21.6	3.5 5.0 6.0	29.1 25.5 21.9	2950	1.815 1.935 1.98	2.2	55 64.5 65	7.05 6.6 6.2	94
	4	12.6 18.0 21.6	3.5 5.0 6.0	38.8 34.0 29.2	2950	2.42 2.58 2.64	3	55 64.5 65	7.05 6.6 6.2	94
	5	12.6 18.0 21.6	3.5 5.0 6.0	48.5 42.5 36.5	2950	3.025 3.225 3.30	4	55 64.5 65	7.05 6.6 6.2	94
	6	12.6 18.0 21.6	3.5 5.0 6.0	58.2 51.0 43.8	2950	3.63 3.87 3.96	5.5	55 64.5 65	7.05 6.6 6.2	94
	7	12.6 18.0 21.6	3.5 5.0 6.0	67.9 59.5 51.1	2950	4.235 4.515 4.62	5.5	55 64.5 65	7.05 6.6 6.2	94
	8	12.6 18.0 21.6	3.5 5.0 6.0	77.6 68.0 58.4	2950	4.84 5.16 5.28	7.5	55 64.5 65	7.05 6.6 6.2	94
	9	12.6 18.0 21.6	3.5 5.0 6.0	87.3 76.5 65.7	2950	5.445 5.805 5.940	7.5	55 64.5 65	7.05 6.6 6.2	94
80D-12	2	21.6 34.6 39.6	6.0 9.6 11	28.8 22.8 19.0	2950	2.46 2.84 2.82	4	69 75 72	6.8 6.7 6.6	110
	3	21.6 34.6 39.6	6.0 9.6 11	43.2 34.2 28.5	2950	3.69 4.26 4.23	5.5	69 75 72	6.8 6.7 6.6	110
	4	21.6 34.6 39.6	6.0 9.6 11	57.6 45.6 38.0	2950	4.92 5.96 5.64	7.5	69 75 72	6.8 6.7 6.6	110
	5	21.6 34.6 39.6	6.0 9.6 11	72.0 57.0 50.5	2950	6.15 7.10 7.05	11	69 75 72	6.8 6.7 6.6	110
	6	21.6 34.6 39.6	6.0 9.6 11	86.4 68.4 60.0	2950	7.38 8.52 8.46	11	69 75 72	6.8 6.7 6.6	110
	7	21.6 34.6 39.6	6.0 9.6 11	100.8 79.8 69.5	2950	8.61 9.94 9.87	15	69 75 72	6.8 6.7 6.6	110
	8	21.6 34.6 39.6	6.0 9.6 11	115.2 91.2 79.0	2950	9.84 11.36 11.28	15	69 75 72	6.8 6.7 6.6	110
	9	21.6 34.6 39.6	6.0 9.6 11	129.6 102.9 88.5	2950	11.07 12.78 12.69	18.5	69 75 72	6.8 6.7 6.6	110

80D-30	3	43.2	12	90	2950	15.1	22	70	6	162
	4	43.2	12	120	2950	20.1	30	70	6	162
	5	43.2	12	150	2950	25.2	30	70	6	162
	6	43.2	12	180	2950	30.2	37	70	6	162
	7	43.2	12	210	2950	35.3	45	70	6	162
	8	43.2	12	240	2950	40.3	55	70	6	162
	9	43.2	12	270	2950	45.4	55	70	6	162
	10	43.2	12	300	2950	50.4	75	70	6	162
100D-45	3	54 85 97	15 23 27	100 90 80	2950	23.7 30.7 30.5	37	62 78 70	6.8 5.1 4.2	200
	4	54 85 97	15 23 27	150 135 120	2950	35.6 46.0 45.7	55	62 78 70	6.8 5.1 4.2	200
	5	54 85 97	15 23 27	200 180 160	2950	57.5 61.5 61.0	75	62 78 70	6.8 5.1 4.2	200
	6	54 85 97	15 23 27	250 225 200	2950	69.4 76.7 76.0	90	62 78 70	6.8 5.1 4.2	200
	7	54 85 97	15 23 27	300 270 240	2950	71.2 92.0 91.5	110	62 78 70	6.8 5.1 4.2	200
	8	54 85 97	15 23 27	350 315 280	2950	83.0 107.0 106.5	132	62 78 70	6.8 5.1 4.2	200
	9	54 85 97	15 23 27	400 360 320	2950	95.0 122.5 122.0	160	62 78 70	6.8 5.1 4.2	200
	10	54 85 97	15 23 27	450 405 360	2950	107.0 138.0 137.0	160	62 78 70	6.8 5.1 4.2	200

,,

100D-24	2	36 54 72	10 15 20	53 48 40	2950	9.44 10.52 11.04	15	55 67 71	7.5 7 6.5	150
	3	36 54 72	10 15 20	79.5 72 60	2950	14.16 15.78 16.5	18.5	55 67 71	7.5 7 6.5	150
	4	36 54 72	10 15 20	106 96 80	2950	18.88 21.04 22.08	30	55 67 71	7.5 7 6.5	150
	5	36 54 72	10 15 20	132.5 120 100	2950	23.6 26.5 27.6	30	55 67 71	7.5 7 6.5	150
	6	36 54 72	10 15 20	159 144 120	2950	28.32 31.56 33.12	37	55 67 71	7.5 7 6.5	150
	7	36 54 72	10 15 20	185.5 168 140	2950	33.04 36.82 39.64	45	55 67 71	7.5 7 6.5	150
	8	36 54 72	10 15 20	212 192 160	2950	37.76 42.08 44.16	55	55 67 71	7.5 7 6.5	150
	9	36 54 72	10 15 20	238.5 216 180	2950	42.5 47.41 46.82	55	55 67 71	7.5 7 6.5	150
	10	36 54 72	10 15 20	265 240 200	2950	47.2 52.68 58.53	75	55 67 71	7.5 7 6.5	150
100D-16	2	37.6 54.0 72.0	11 15 20	36.8 31.0 20.4	2950	5.6 6.0 6.3	7.5	71 76 66	6.7 6.6 6.3	132
	3	37.6 54.0 72.0	11 15 20	55.2 46.5 30.6	2950	8.4 9.0 9.45	15	71 76 66	6.7 6.6 6.3	132
	4	37.6 54.0 72.0	11 15 20	73.6 62.0 40.8	2950	11.2 12.0 13.6	18.5	71 76 66	6.7 6.6 6.3	132
	5	37.6 54.0 72.0	11 15 20	92.0 77.5 51.0	2950	14.0 15.0 16.75<, /DIV>	22	71 76 66	6.7 6.6 6.3	132
	6	37.6 54.0 72.0	11 15 20	110.4 93.0 61.2	2950	16.8 18.0 19.9	22	71 76 66	6.7 6.6 6.3	132
	7	37.6 54.0 72.0	11 15 20	128.8 105.8 71.4	2950	19.6 21.0 23.05	30	71 76 66	6.7 6.6 6.3	132
	8	37.6 54.0 72.0	11 15 20	147.2 124.0 81.6	2950	22.4 24.0 26.2	30	71 76 66	6.7 6.6 6.3	132
	9	37.6 54.0 72.0	11 15 20	165.6 139.5 91.8	2950	25.5 27.0 28.35	37	71 76 66	6.7 6.6 6.3	132
125D-25	2	72.0 101 119	30 28 33	51.20 43.00 35.00	2950	14.20 15.20 15.30	22	70.50 77.50 77.00	6	156
	3	72.0 101 119	30 28 33	76.80 64.50 52.50	2950	21.30 22.80 22.95	30	70.50 77.50 77.00	6	156
	4	72.0 101 119	30 28 33	102.4 86.0 70.0	2950	28.40 30.40 30.60	37	70.50 77.50 77.00	6	156
	5	72.0 101 119	30 28 33	128 107.5 87.5	2950	35.50 38.00 38.25	45	70.50 77.50 77.00	6	156
	6	72.0 101 119	30 28 33	153.6 129.0 105.0	2950	42.60 45.60 45.90	55	70.50 77.50 77.00	6	156
	7	72.0 101 119	30 28 33	179.2 150.5 122.5	2950	49.70 53.20 53.55	75	70.50 77.50 77.00	6	156
	8	72.0 101 119	30 28 33	204.8 172.0 140.0	2950	56.80 60.80 61.20	75	70.50 77.50 77.00	6	156
	9	72.0 101 119	30 28 33	230.4 193.5 157.5	2950	63.90 68.40 68.85	90	70.50 77.50 77.00	6	156
150D-30	3	119 155 190	33 43 53	98.10 92.10 84.00	1480	43.05 50.4 58.06	75	74 77 75	7.5 6.9 5.8	305
	4	119 155 190	33 43 53	130.8 122.8 112.8	1480	57.4 67.2 77.42	90	74 77 75	7.5 6.9 5.8	305
	5	119 155 190	33 43 53	163.5 152.5 140.0	1480	71.75 84.0 96.78	110	74 77 75	7.5 6.9 5.8	305
	6	119 155 190	33 43 53	196.2 184.2 168.2	1480	86.10 100.8 116.16	132	74 77 75	7.5 6.9 5.8	305
	7	119 155 190	33 43 53	228.9 214.9 196.0	1480	100.45 117.60 135.52	160	74 77 75	7.5 6.9 5.8	305
	8	119 155 190	33 43 53	261.6 245.6 224	1480	114.8 134.4 154.88	180	74 77 75	7.5 6.9 5.8	305
	9	119 155 190	33 43 53	294.3 276.3 252	1480	139.15 151.2 174.24	180	74 77 75	7.5 6.9 5.8	305
	10	119 155 190	33 43 53	327 307 280	1480	143.5 168 193.7	225	74 77 75	7.5 6.9 5.8	305
200D-43	2	190 288 346	53 80 96	90.6 81.6 74.0	1480	64.6 80.0 88.6	110	73 80 78	7.2 5.7 4.5	360
	3	190 288 346	53 80 96	135.9 122.4 111.0	1480	96.9 120.0 132.9	155	73 80 78	7.2 5.7 4.5	360
	4	190 288 346	53 80 96	181.2 163.2 148.0	1480	129.2 160.0 177.2	225	73 80 78	7.2 5.7 4.5	360
	5	190 288 346	53 80 96	226.5 204.6 185.0	1480	161.5 200.0 221.5	260	73 80 78	7.2 5.7 4.5	360
	6	190 288 346	53 80 96	271.8 244.8 222.0	1480	193.8 240.0 265.8	300	73 80 78	7.2 5.7 4.5	360
	7	190 288 346	53 80 96	317.10 285.6 259.0	1480	226.1 280.0 310.1	350	73 80 78	7.2 5.7 4.5	360
	8	190 288 346	53 80 96	362.4 326.4 296.0	1480	258.4 320.0 354.4	410	73 80 78	7.2 5.7 4.5	360
	9	190 288 346	53 80 96	407.7 367.2 333.0	1480	290.7 360.0 398.7	410	73 80 78	7.2 5.7 4.5	360





故障原因及排除方法

故障现象 可能产生的原因 排除方法 1、水泵不吸水,压力表及真空表的指针剧烈跳动 注入水泵的水不够,水管与仪表漏水      再往泵内注入,拧紧堵塞漏气处。  2、水泵不吸水，真空表示高度真空。 底盘没打开，或已经堵塞，吸水管阻力太大，吸水高度太高。 校正或更改底阀情况。或更改吸水管,降低吸水高度。 3、压力表有压力，然而水泵仍不出水。 出水管阻力太大，旋转方向不对，叶轮堵塞。水泵转数不够 检查或缩短水管与检查电机。取下水管接头，清洗叶轮增加水泵轴, 的转数 4、流量低于设计要求 水泵堵塞。密封环磨损过多。转数不足。 清洗水泵及管子，更换密封环。增加水泵轴的转数 5、水泵消耗的功率过大 填料压盖太紧。填料函发热叶轮磨损。水泵供水量增加。 放松填料压盖。更换叶轮。增加出水管阻力来降低流量。 6、水泵内部声音反常水泵不上水。 流量太大，吸水管内阻力过大、在吸水处有空气渗入。所吸送液体温度过高。 增加出水管内阻力以减少流量，检查泵及水管。检查底阀，减小吸水高度，堵塞漏气处，降低吸水高度。 7、水泵震动 泵轴与电机不在同一中心线上，或泵轴承弯曲。 把水泵和电机的轴中心线对准。 8、轴承过热 没有轴，水泵与电机轴不在同一中心线上。 加油。把轴中心线对准，检查或清洗轴承体。
