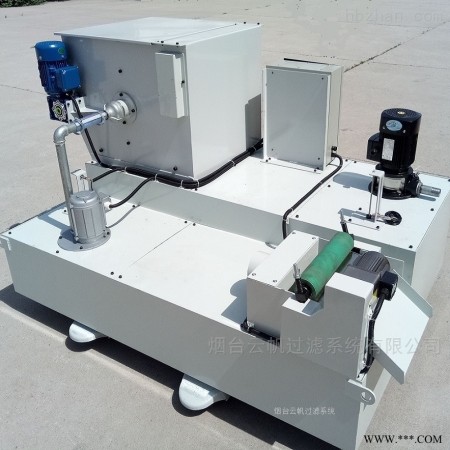

云帆立式纸带过滤机与磁性分离器组合

重力式纸带式过滤机因为结构简单，性价比高，过滤效果明显，在很多液体过滤场合得到应用。鼓型立式纸带过滤器可以有效减少占地面积，充分利用了高度空间。

鼓型立式重力带式过滤机网带支撑的滤布与网带共同构成一个很深的过滤槽，过滤槽的积水深度可达450毫米，滤液连续流入下方的液箱之中。 杂质沉积在滤布上形成滤饼，滤饼使得过滤槽中的滤液液面上升。 当过滤槽充满时，浮子开关就会控制滤布继续向前运动由此送出带有滤渣的滤布并自动送入新的滤布。

纸带式过滤机缺点是有滤材消耗，因此一般采用磁性分离器与纸带过滤机组合的形式，把磁性分离器作为预处理用，既能提高过滤精度，又可减少过滤纸带的消耗.

   磨床冷却液过滤装置可采用磁性分离器与鼓型立式重力带式过滤机组合，如采用胶辊型磁性分离器与立式纸带过滤机组合，可使用大克重过滤纸，过滤精度较高，但有滤材消耗。这种组合形式磁性分离器可以放置在立式纸带过滤机侧面或上面。

从100升/分到1000升/分流量，从普通碳钢材质到不锈钢材质，从幅宽400毫米滤纸到幅宽1500毫米滤纸，从克重30克滤纸到110克滤纸，从单机使用到过滤形式的组合，烟台云帆过滤系统公司可以提供各种配置供客户选择。

使用举例：数控龙门立式磨床过滤系统主要配置说明：

整套水箱分为脏液箱及净液箱2个封闭水箱。其中脏液箱磁性分离器入水口低于机床400毫米回水口。

机床脏液先流入磁性分离器粗滤，进入脏液箱后由提升泵打入纸带过滤机精滤，制冷机降温后由净液泵打入滤芯式精密过滤器然后进入机床工作。

脏液箱容积400升，净液箱容积1000升。

主要配置：磁性分离器1台，立式纸带过滤机1台，提升泵1台，净液泵1台，冲洗泵1台，手持式冷却液冲洗水枪1套，滤芯式精密过滤器1套（2台），浸入式制冷机1台，脏液水箱1套，净液水箱1套，集渣箱2套，液位高低报警2套，撇油机1台。

箱体钢板厚度不得小于3mm；

冷却系统采用水基冷却液，需增加去油装置；

过滤精度达到10μ；

冷却液温度要求恒温≤22度；

电源电压三相380V，控制电压直流24V。
