| 材质 | 不锈钢 |
|---|---|
| 驱动方式 | 电动 |
| 用途 | 流程泵 |
| 泵轴位置 | 边立式 |
| 叶轮结构 | 半开式叶轮 |
| 叶轮数目 | 单级 |
| 叶轮吸入方式 | 单吸式 |
| 性能 | 耐腐蚀 |
| 扬程 | 5~120（m） |
| 转速 | 760~1450~2900（r/m） |
| 功率 | 110~2800000（kw） |
| 流量 | 10~2300（m3/h） |
| 品牌 | 安得里斯 |
| 型号 | WFB型 |
一、概述

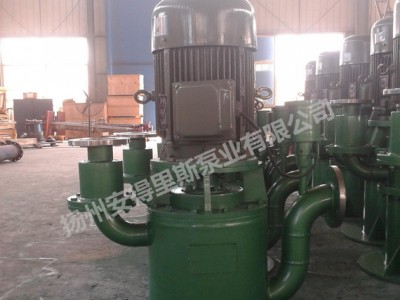

AWFB型无密封自控自吸泵为立式单级或多级径向剖分式，是引进国外先进技术、消化吸收、研制开发的新产品。
AWFB型无密封自控自吸泵适用于清洁或污染，中性或腐蚀性的，特别适用于杂质较多，粘稠性液体输送，电厂灰浆水，输煤专业污水使用。
AWFB型无密封自控自吸泵系列性能范围（设计点）流量1-8000m3/h，扬程5-150m。
根据所输送介质的情况，接触介质部分材质可分别采用碳钢，增强聚氟乙烯，不锈钢等。
AWFB型无密封自控自吸泵广泛应用于电力、化工、冶金、医药、食品、环保、消防、民用、建筑等行业。
型号说明
100 |
| AWFB - AD |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 性能代号 | ||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 立式无密封自控自吸泵 | ||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 吸液口径（mm） | ||||||||||||||
二、特点
1、AWFB型无密封自控自吸泵主要由筒体部件、轴承体部件、叶轮、联接座、主轴、付叶轮、甩水环、电磁阀、止回阀组成。
2、该泵采用真空泵原理，密封采用连环式多面离心动态密封装置，密封腔体通过付叶轮罩把叶轮装于联接座内，产生密封压力≥1.5倍水泵扬程。
3、该泵进口装有电动空气控制阀，可以防止水泵停机后，筒体内介质不被虹吸，实现一次引流，终身自吸。
4、该泵振动小，结构合理，噪声低，不需地脚固定。
5、 该泵出口装有止回阀；防止液体倒流。
Breakdown故障 | Cause原因 | Method排除方法 |
电机不转 | 1.电机已损坏。 2.电源不足。 | 1修复或更换电机。 2.检查接通电源。 |
水泵不出液 | 1.引流量不足。 2.吸液端某只法兰、阀门或管路大量漏气。 3.引流口放空口拼帽不紧，或拼帽内没有垫圈。 4.容器或液池内无液。 | 1.逐一检查，针对排除。 |
流量、扬程不达标 | 1.电压过低，额定转速不到。 2.电机反转。 3.底部滤网堵塞，流量不足。 4.吸液端某只法兰、阀门或管路慢速漏气，影响水泵真空度。 5.容器或液池内液量太少，时而吸进空气。 | 1.逐一检查，针对排除。 |
电机与水泵连接部位渗漏 | 1.启动瞬间渗漏，正常运行后现象消失。 2.运行时一直渗漏（可能是密封装置已损坏，或实际扬程、压力与该水泵参数差异过大）。 | 1.引流灌注过满，不属故障。 2.检查密封装置是否损坏，重新计算实际工作压力是否超过该泵的规定参数，如密封装置以损坏，请重新考虑选型或调整实际工作压力。 |
轴承座部分异常 | 1.轴承有噪音。 2.轴承座振动大。 | 1.检查轴承是否已损坏。 2.检查轴承是否缺油。 3.定期给轴承加油，一般工况情况下为1-3个月加油一次，具体情况视需方具体工况决定。 |
Breakdown故障 | Cause原因 | Method排除方法 |
活塞不封闭或封闭不严，水泵不吸液。 | 1.导轴尖油卡死，密封活塞不到位。 2.电缆与电机接线柱接触不良或保险丝损坏，电源不通，密封活塞不动作。 | 1.在导轴上加缝纫机润滑油。 2.检查接通电源。 |
连接软管漏气，水泵不能形成真空，不吸液。 | 1.控制阀和水泵连接的软管两端扎扣不紧或使用时间较长，扎扣腐蚀松动，造成漏气。 2.密封垫片老化，活塞封闭不严。 | 1.检查、处理或更换扎扣件，保证牢固、可靠、不漏气。 2.更换密封垫片。 |
