二、概述
WFB系列无密封自控自吸泵是引进国外先进技术二次开发的新型产品。适用于含固体颗粒的液体、含油污水及不易产生泡沫的各种液体的输送，实现“一次引流，终身自吸”，根据输送介质不同，可采用不锈钢、增强聚丙烯、碳钢、铸铁等多种材料制造。广泛应用于电力、冶金、石油化工、焦化、医药、环保、消防、民用建筑、工厂及生活污水处理等行业。
三、特点
1、采用液体动力密封形式，消除了传统水泵的填料密封、机械密封易磨损、易渗漏的缺点，彻底杜绝了“跑、冒、滴、漏”现象，是替代各种潜水泵、潜污泵、液下泵的理想设备。
2、运行过程中密封无磨擦、无磨损，使用寿命是立式液下泵、潜水泵10倍以上。
3、引用真空泵抽气原理，开机后，抽吸掉泵进口管路中的空气，达到自吸目的，占地面积小，安装使用方便。
4、进口管路可安装空气自控电磁阀，关机后自动消除泵内液体衡吸，实现“一次灌液，终身自吸”。

四、关于配套电机功率的说明
为了合理的配套电机，我们借鉴发达国家的先进经验，把水泵分为A、B、C三种工况适应等级，本说明书中配套的电机功率，是根据A级等级匹配的。您如在B、C级工况使用，可根据具体情况，相应降低配套电机功率。
A级工况条件是：连续运行，吸程、流量、扬程三项性能均需达标（选定型号的规定标准）；
B级工况条件是：连续运行，三项性能只需两项达标；
C级工况条件是：间隔运行，三项性能只需一项达标。
五、选型方法
(1)性能参数表中“类别代码”栏的1-5含义：1型为长方型，2型为圆锥型，3型为防爆型，4型为户外型，5型为推车移动型。“材质符号”栏中G、PP、BXG、Mo2Ti、316L五组字母分别代表：Q235钢、增强聚丙烯、不锈钢(1Cr18Ni9Ti)等五种材质。
(2)型号意义举例：

(3)完整的型号书写方式。假设水泵的要求是：造型为推车移动型，材质为不锈钢，吸液口径为40mm，性能分类为A4。这台水泵的完整型号为“5BXG40WFB-A4-2”。
假设水泵造型是长方型防爆型，其它要求同上，这水泵的完整型号应写为“1.3BXG40WFB-A4-2”。
假设水泵造型是圆锥型户外型，其它要求同上，这水泵的完整型号应写为“2.4BXG40WFB-A4-2”。
(4)水泵的法兰采用中华人民工和国机械部标准制造。标准代号JB81-59；GB9115.3-88。非金属材质水泵的法兰压力0.6MPa;金属材质水泵的法兰压力1.0MPa。本公司水泵出厂时，进出液口各配一只反法兰。

六、用途

WFB型无密封自控自吸泵特别适用于含化工杂质、污水杂质、油气水混合杂质的液体广泛应用于电力、化工、冶金、医药、食品、环保、市政、消防、民用、建筑等行业中。

七、结构说明

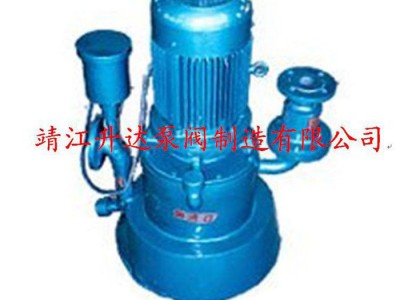

WFB型无密封自控自吸泵主要由泵体、叶轮、泵盖、导叶、副叶轮、泵轴、连接架、电动空气控制阀等部分组成。该泵体内部由吸入室、储液室、气液分离室等部分组成。泵在正常起动后，叶轮将吸入室所存的液体及吸入管路中的空气一起吸入，液体混合气体在叶轮高速旋转的离心力作用下经导叶抛入气液分离室，由于流速突然降低，气体与液体的比重不同，较轻的气体从混合液中分离出来并被排出泵外，脱气的液体重新进入工作腔与叶轮内部从吸入管路中吸入的空气再次混合，在叶轮的旋转的作用下，很快使泵体入口形成一定的真空度，从而达到自吸的目的。由于该泵具有独特的排气功能，因此该泵能输送含有气体的液体并无须安装底阀。该泵配有“电动空气控制阀”运行时，控制阀关闭，实现密封；停机后控制阀打开，破坏了吸入管路中的真空，防止停机后泵腔内的液体因缸吸作用而众吸入管路流出，使泵腔内保存足够的液体来继续完成自吸过程，从而实现了“首次引流、永久自吸”。

八、使用范围

WFB系列无密封自控自吸泵具有耐温、耐压、耐磨、“一次引流”、“终身自吸”等多种功能。目前生产衬四氟、氯化聚醚、超高分子聚乙烯、聚丙烯、不锈钢、铸钢、生铁等多种材质。WFB型无密封自控自吸泵广泛适用于电子、电力、化工、冶金、医药、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘选矿等行业。

九、性能参数表:
