| 极限压力 | 电话详情 |
|---|---|
| 类型 | 真空泵 |
| 输送介质 | 其他 |
| 品牌 | 鲁水 |
| 型号 | SZB |
| 加工定制 | 是 |

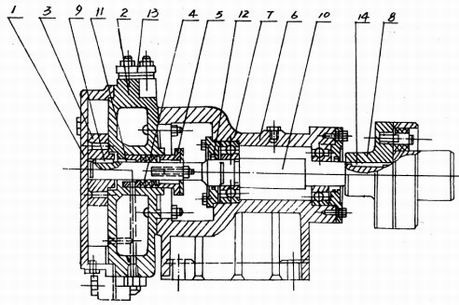

SZB系列水环式真空泵的产品概况： SZB水环式真空泵适用抽吸空气或不溶于水、不含固体颗粒、无腐蚀性气体最高真空度可达85%，特别适合于大型水泵引水用。 SZB水环式真空泵目前制造的本型号泵有：SZB-4、 SZB-8。其中4（8）表示当水银柱高为520毫米时的气量（升/秒）。 SZB系列水环式真空泵的结构说明： SZB水环式真空泵结构如图一所示、工作室由泵体（2）、泵盖（1）构成，上有进排气口（详见图三），下有放水螺塞（15）（见图三），泵盖上有指示旋转方向的箭头，泵体有填料函和填料压盖（5），内装填料（4）密封，泵体侧面的螺丝孔（16）（见图三）为补充水环消耗用水。 由铸铁制成叶轮（3），有12个叶片呈放射状均分布，有平衡孔（其中两个套扣供拆卸用）平衡轴向力。叶轮平键（9）与轴（10）联接并可沿轴向滑动调节间隙。轴为优质钢制成，支承在泵的托架（（6）内的两个滚珠轴承（17）上，右端有弹性联轴器（8）和电机直接联接。托架（6）用铸铁制成，有止口保证与泵体准确联接，轴承间有空腔，可存润滑油，用稀油或黄油滑均可。从传动方向看，泵轴为逆时针方向旋转（右边法兰为排气口，左边法兰为进气口）。
1．泵盖 2. 泵体 3. 叶轮 4. 填料 5. 填料压盖 6.托架 7.滚珠轴承 8. 联轴器 9.叶轮平健 10.泵轴 11.填料环 12.轴承压盖 13.法兰盘 14.联轴器平健
技术参数：
| 型 号 | 排气量Q | 毫米汞柱 （mmHg） | 最大真空 度 | 转数 （转/分） | 电机功率（千瓦） | 口径 | 泵重（kg） | ||
| 米2/小时 | 升/秒 | 吸入 | 吐出 | ||||||
| SZB-4 | 19.8 | 5.5 | 440 | 80% | 1450 | 1.5 | ZG1" | ZG1" | 42 |
| 14.4 | 4 | 520 | |||||||
| 7.2 | 2 | 600 | |||||||
| 0 | 0 | 650 | |||||||
| SZB-8 | 38.2 | 10.6 | 440 | 80% | 1450 | 2.2 | ZG1" | ZG1" | 45 |
| 28.8 | 8 | 520 | |||||||
| 14.4 | 4 | 600 | |||||||
| 0 | 0 | 650 | |||||||
