【产品概述】

QDX潜水泵(以下简称电泵)由水泵、密封、电动机三部分组成。电泵内配保护装置。电动机位于电泵上部，为单相或三相异步电动机； 水泵位于电动机下部，离心式叶轮、蜗壳结构；水泵与电动机之间采用双端面机械密封，各固定止口密封处采用“O”形耐油橡胶密封圈作静密封。

【产品特点】
QDX型小型潜水泵由水泵、 密封和电动机三部分组成,电动机位于电泵上部,为单相或三相异步电动机；水泵位于电泵下部,为离心式叶轮、蜗壳结构；水泵与电动机之间采用双端面机械密封,各固定止处采用"O"形耐油橡胶密封圈作静密封。
·电泵转轴经镀硬铬处理,有效提高了轴的耐 磨性和耐腐蚀性,同时有利于叶轮的维修拆卸。
·电机内配有热保护器,能在电泵缺相、过载、电机过热等情况下自行断开电源保护电机。
【产品用途】

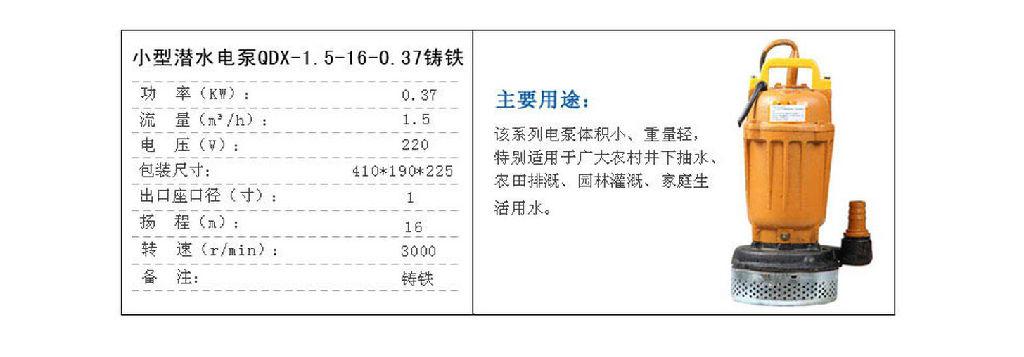

该系列电泵由于体积小、重量轻，特别适用于广大农村井下抽水、农田排灌、园林浇灌、家庭生活用水，也可用于排除工业积水、建筑施工给排水及养殖业等。QDX单相潜水泵(带浮球)
【使用条件】
1、介质温度不高于+40℃；
2、介质的PH值为6.5-8.5之间；

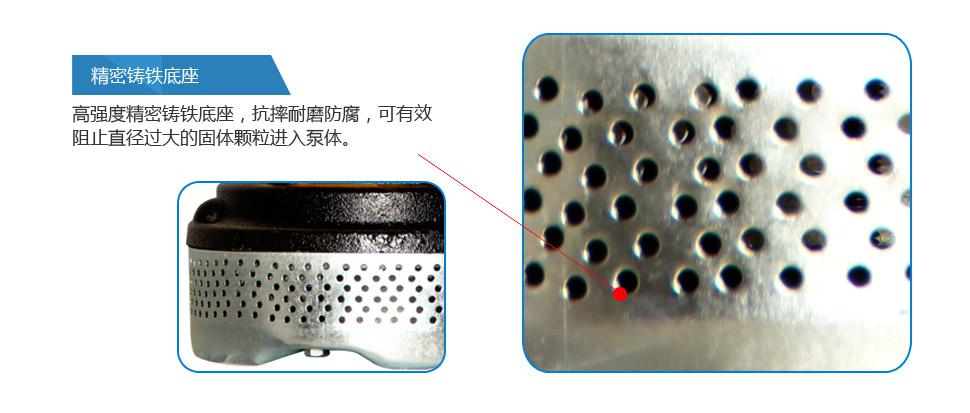

3、介质中含固体杂质体积比不超过0.1%,粒径不超过0.2mm；
4、电源为单相电压220V,三相电压380V,频率50Hz,电压波动范围为额定值的0.9-1.1倍.

5、潜水深度不超过5m。

潜水泵在下列使用条件下可以连续正常使用：

1、工作介质为无腐蚀性的清水，介质中含砂量的体积比不超过0.1%，粒度不大于0.2mm。

2、介质温度不超过40℃，介质的PH值在6.5-8.5之间。

3、电泵应在额定扬程附近的使用范围内使用。并且完全浸入水中使用，潜水深度不大于5m。

4、电源频率为50Hz，电压单相为220V，三相为380V，电压波动范围为额定值的0.9-1.1倍。

QDX系列潜水泵在使用中应注意以下几点：

1、选购家用小型潜水泵时应留意其型号、流量和扬程。如选用的规格不恰当，将无法获得足够的出水量，不能发挥机组的效率。另外，还应清楚电机的旋转方向，某些类型的潜水泵正转和反转时皆可出水，但反转时出水量小、电流大，其反转会损坏电机绕组。为防止QDX潜水泵在水下工作时漏电而引发触电事故，应装漏电保护开关。

2、安装潜水泵时，电缆线要架空，电源线不要太长。机组下水时切勿使电缆受力，以免引起电源线断裂。小型潜水泵不要沉入泥中，否则会导致散热不良而烧坏电机绕组。

3、尽量避免在低压时开机。电源电压与额定电压不可相差10%，电压过高会引起电机过热而烧坏绕组，电压过低则电机转速下降，如达不到额定转速的70%时，启动离心开关会闭合，造成启动绕组长时间通电而发热甚至烧坏绕组和电容器。不要频繁地开关电机，这是因为小型潜水泵停转时会产生回流，若立即开机，会使电机负载启动，导致启动电流过大而烧坏绕组。

4、平时多检查潜水泵电机，如发现下盖有裂纹、橡胶密封环损坏或失效等，应及时更换或修复，以防水渗入机器。

5、严禁让QDX系列潜水泵长期超负荷运转，不要抽含沙量大的水，电泵脱水运行的时间不宜过长，以免使电机过热而烧毁。机组在作业中，操作者必须随时观察其工作电压和电流是否在铭牌上规定的数值内，若不符合应使电机停止运转，找出原因并排除故障。

在潜水泵的使用过程中，我们会遇到一些水泵的常见故障，而QDX系列潜水泵电动机不能启动与供电电源情况、电缆、电动机和水泵的故障有关，所以有些小故障我们可以参照下面的表格自己处理。

故障原因	处理方法
电源电压过低	将电压调到342V以上
叶轮卡住	拆卸水泵，清除叶轮中卡住的杂物
定子线圈短路	检查定子线圈短路处，修理电动机定子绕组
电源断相或断电	检查电源断相或断电的原因并修复
电缆过细、过长，电压降过大	按电缆的合理选择要求调换较粗的电缆
电动机内腔充水不足发生轴承抱轴现象	修理或更换水润滑导轴承或轴套，同时在内腔充满清水
导轴承与轴间隙太小，运行时容易产生抱轴现象	修理或更换水润滑导轴承或轴套，使导轴承与轴的间隙放至合适大小
