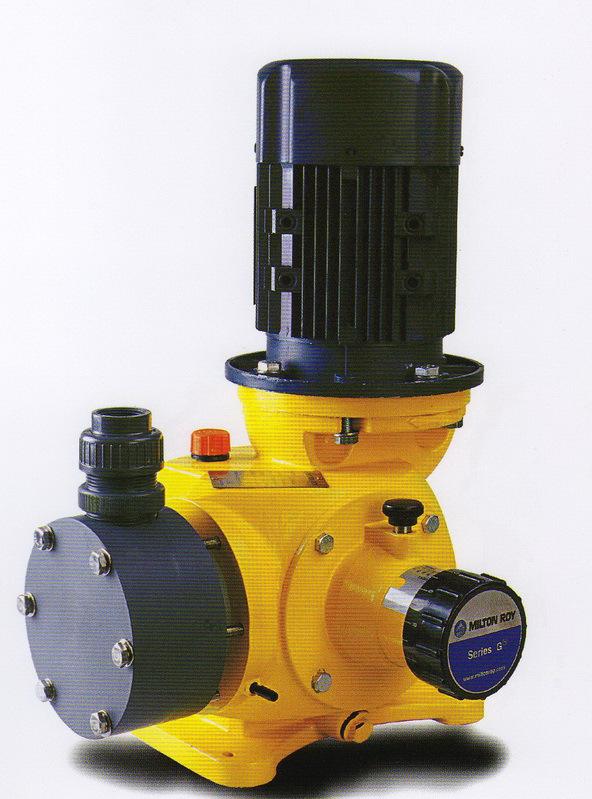

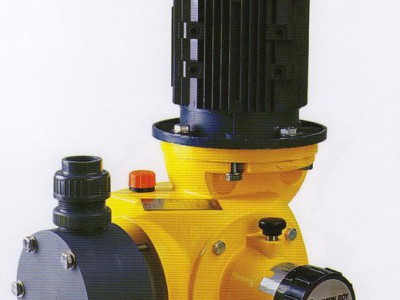

Ｇ系列（GMGB)电机驱动机械隔膜计量泵 主要性能参数 ◆流量可达1200升/小时，压力可达1.2MPa ◆无论泵是否运行，均可在0-**范围内调节流量 ◆在10%至**范围内，稳态精度为±2% ◆允许物料**高温度40℃ ◆吸入**可达4米水柱，允许入口压力0.2MPa ◆建议维护周期：≤1.0MPa 4000h；≤0.7MPa 8000h 主要特性 ◆机械驱动隔膜，物料侧无隔膜护盘，便于物料通过 ◆可变偏心机构驱动，确保脉动平缓 ◆铸铝壳体、整体重量轻 ◆耐磨球轴承，工作更稳定 ◆油浴润滑，驱动部件工作寿命更长 ◆PVC、PP、PVDF、316SS、高粘度、浆料等多种材质泵头 ◆双隔膜泵头、多泵并联等可选结构，适合各种过程 ◆可选配电机控制器 ◆手动/自动冲程调节可选 ◆可手动、电动、变频调节流量 控制方式 ◆电动冲程控制器：可接受外部控制信号，调节冲程长度 　供电电源：220V-50Hz-单相 　输入信号：4-20mA模拟信号 　输出信号：1-5V/4-20mA模拟信号，供记录显示和控制系统使用 ◆变频控制器：可接受外部控制信号，调节冲程速度 　供电电源：220V-50Hz-单相/380V-50Hz-3相 　输入信号：4-20mA模拟信号 ◆马达控制器：以"开/停"方式控制三相电机，调节输出流量 　供电电源：200-240V/50/60Hz/单相 　控制方式：可接受4-20mA模拟信号、外部脉冲信号或手动调节 附：中国区、欧美区型号对照示例 中国区型号 欧美区型号 泵头材质 流量/压力 GM0005S12P2MNN GM5 S1N3 316L 4.5LPH@12Bar GM0010S12P2MNN GM10 S1N3 316L 9LPH@12Bar GM0025S12P2MNN GM25 S4N3 316L 22LPH@12Bar GM0050S0P2MNN GM50 S4N3 316L 44LPH@10Bar GM0090S07P2MNN GM90 S40N3 316L 85LPH@7Bar GM0120S07P2MNN GM120 S40N3 316L 120LPH@7Bar GM0170S 07P2MNN GM170 S40N3 316L 170LPH@7Bar GM0240S 07P2MNN GM240 S40N3 316L 240LPH@7Bar GM0330S 05P2MNN GM330 S50N3 316L 315LPH@5Bar GM0400S 05P3MNN GM400 S50N3 316L 400LPH@5Bar GM0500S 05P3MNN GM500 S50N3 316L 500LPH@5Bar GB0250P 10P1MNN G56LNN8PM4 PVC/PP 273LPH@10Bar GB0350P10P1MNN G53LNN8PM4 PVC/PP 334LPH@10Bar GB0450P 10P1MNN G58LNN8PM4 PVC/PP 416LPH@10Bar GB0500P 07P1MNN G63LNN8PM4 PVC/PP 464LPH@7Bar GB0600P 07P1MNN G68LNN8PM4 PVC/PP 583LPH@7Bar GB1000P 04P1MNN G73LNN8PM4 PVC/PP 946LPH@3.5Bar GB1200P 04P1MNN G78LNN8PM4 PVC/PP 1183LPH@3.5Bar GB0250S 10S1MNN G56LNN7PM4 316SS 273LPH@10Bar GB0350S 10S1MNN G53LNN7PM4 316SS 334LPH@10Bar GB0450S 10S1MNN G58LNN7PM4 316SS 416LPH@10Bar GB0500S 07S1MNN G63LNN7PM4 316SS 464LPH@7Bar GB0600S 07S1MNN G68LNN7PM4 316SS 583LPH@7Bar GB1000S 04S1MNN G73LNN7PM4 316SS 946LPH@3.5Bar GB1200S 04S1MNN G78LNN7PM4 316SS 1183LPH@3.5Bar 流量/压力参数表 型号 流量（l/h） 压力（bar） 型号 流量（l/h） 压力（bar） GM0002 2.25 12 GB0080 82 10 GM0005 4.50 12 GB0180 167 10 GM0010 9.00 12 GB0250 237 10 GM0025 22 12 GB0350 334 10 GM0050 44 10 GB0450 416 10 GM0090 85 7 GB0500 464 7 GM0120 120 7 GB0600 583 7 GM0170 170 7 GB0700 656 3.5 GM0240 240 7 GB1000 946 3.5 GM0330 315 5 GB1200 1200 3.5 GM0400 400 5 GM0500 500 5 电动冲程控制器ST 参数表 带冲程位置现场指示器，紧急手动超越控制及限位开关(2)供　　电 230V/50HZ 控制信号 4～20mA 保护等级 IP65 位置输出 4～20mA 功　　耗 18VA 环境温度 0～60℃ 出入阻抗 12S(电流)/6.25S(电压) 输出负载 100～470S 执行时间 0～**/150S GM系列计量泵电机控制器MC 电机控制器提供单项电源（标准230V/50Hz），以脉冲方式控制计量泵的固定电容器单项电机。对计量泵进行比例投加控制。可手动/自动运行。自动控制信号可以是脉冲流量计、PH控制器等提供的脉冲信号（0～100脉冲/分钟），也可以是由调节控制设备等提供的模拟控制信号（4～20mA）。
