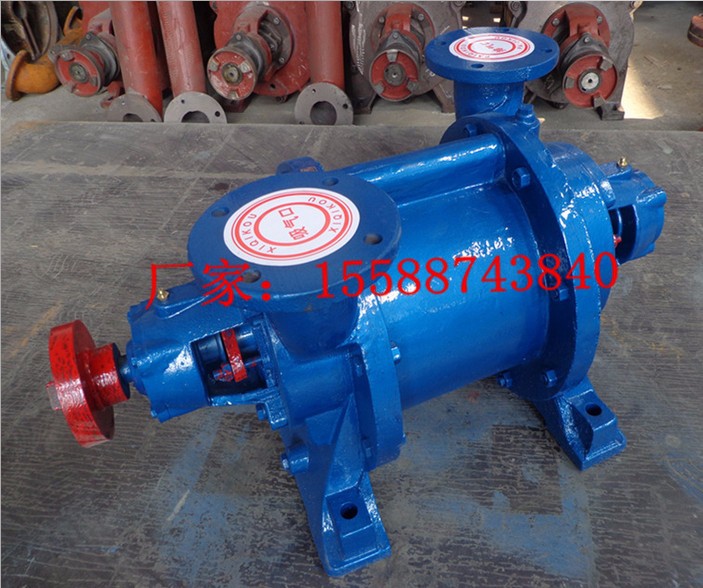

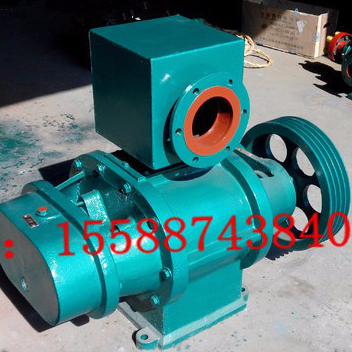

卧式水环式真空泵概述：

卧式水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性不溶于水的气体，以便在密闭的容器中形成真空和压力。

SZ型有SZ-1、SZ-2、SZ-3及SZ-4四种规格，泵所形成的最大真空度分别在86~95%之间。SZ-1及SZ-2所能形成的最大压力1.0~1.4公斤/厘米2，SZ-3及SZ-4在所配电动机功率容许下的最大压力分别为1.5公斤/厘米2，若增加电动机功率，最大压力为2.1公斤/厘米2。

卧式水环式真空泵的型号意义：

S-------水环式

Z-------真空泵

1-------泵的序号

卧式水环式真空泵的性能参数表：

工作原理：

如图一所示，叶轮①偏心地装在卧式水环式真空泵体②内，起动时向泵内注入一定高度的水，因此当叶片轮旋转时，水受离心力的作用而在卧式水环式真空泵壁上形成-旋转水环③，水环上部内表面与轮毂相切，沿箭头主向旋转，在前半转的过程中，水环内表面逐渐与轮毂脱离，因此在叶轮叶片间形成空间并逐渐扩大，这样就在吸气口吸入空气；在后半转的过程中，水环的内表面渐渐与轮毂靠近，叶片间的空间容积随着缩小，叶片间的空气因此被压缩而排出。

如此卧式水环式真空泵叶轮每转动一周，叶片间的空间容积改变一次，每个叶片间的水好像活塞一样往复一次，卧式水环式真空泵就连续不断地抽吸气体。

由于在工作中，水会发热，同时一部分水会和气体一起被排走，因此卧式水环式真空泵在工作中，泵中必须不断地供给冷水，以冷却和补充泵内消耗的水。供给的冷水以15℃为宜。

当卧式水环式真空泵排出的气体是废气时候，在排气一端接有一水箱，废气和所带的一部分水排入水箱后，气体再由水箱的出管跑掉，而水就落入水箱的底部经回水管再回到泵内使用，如果循环时间长了便会发热，这时需从水箱的供水处供给一定的冷水。

当压缩机用时则在排气一端要接上一气水分离器，带水的气体进入分离器时便自动分开，气体山分离器的出口送到需要的地方去，而热水则经过自动的开关放出。（压缩气体时容易发热，水由卧式水环式真空泵处出来后便成了热水），在分防离器的底部也要不断地供给冷水补充被放走的热水，同时起冷却作用。

使用说明：

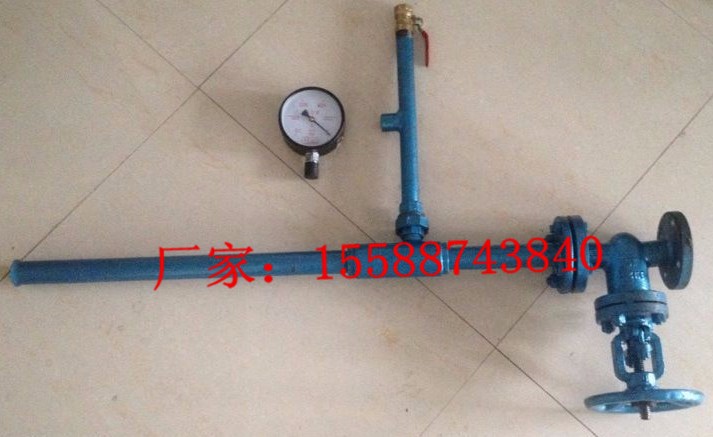

SZ-1及SZ-2作SZ型水环式真空泵如（图四）所示，作压缩机如（图五）所示，SZ-3作真空泵或压缩机如（图六）所示，SZ-4作真空泵或压缩机如（图七）所示，他们都由水环式真空泵（1），弹性联轴器，电动机（2），气水分离器（3），管路（4）及管路（5），溢水管（6）等组成。

卧式水环式真空泵及压缩机与气水分离器的工作过程如（图11）所示。气体由管路（11）经阀门（2）进入卧式水环式真空泵（1），然后经导气弯管（10）进入气水分离器或水箱（3）中，带水的气体在气水分离器中分离开后，气体再经阀门（9）送到需要的地方去，而水则留在水箱内，为了使箱内的水位保持一定而设有自动浮子开关（4），当水位升高时浮子升起放水阀被打开，水就从管（12）流出，当水位降低时浮子下落，放水阀被关死，这样箱内的水便能保持着需要的水位。内水环的用水是由水箱供给的，供水量的大小靠连通管（6）上的阀门（7）调正。水由泵出来到水箱内，由水箱回到泵内，循环次数多了便会发热，尤其压缩气体发热更快，这样就而要由管（5）向箱内注入冷水。有时排气量超出需要时可将阀门（8）打开进行调解。

抽气设备与压气设备的区别仅在于气水分离器的构造有所不同，在第一种情况下，气水分离器中的压力等于大气压，在第二种情况下则等于排气压力，故多余的水通过浮子调整器从气水分离内放走。
