| 驱动方式 | 其它 |
|---|---|
| 材质 | 铸铁 |
| 品牌 | 亿丰 |
| 型号 | 65QZ-40/50N(S) |
一、性能指标
| 型号 | 流量 | 扬程m | 输入轴转速 n/min | 轴功率 KW | 自吸高度m | 自吸高度 min/5m | 输入轴旋转方向 | |
| m3/h | L/min | |||||||
| 65QZ40/50N(S) | 40 | 660 | 50 | 1450 | 9.25 | 6.5 | 1 | 左、右旋转 |
二、结构特点：

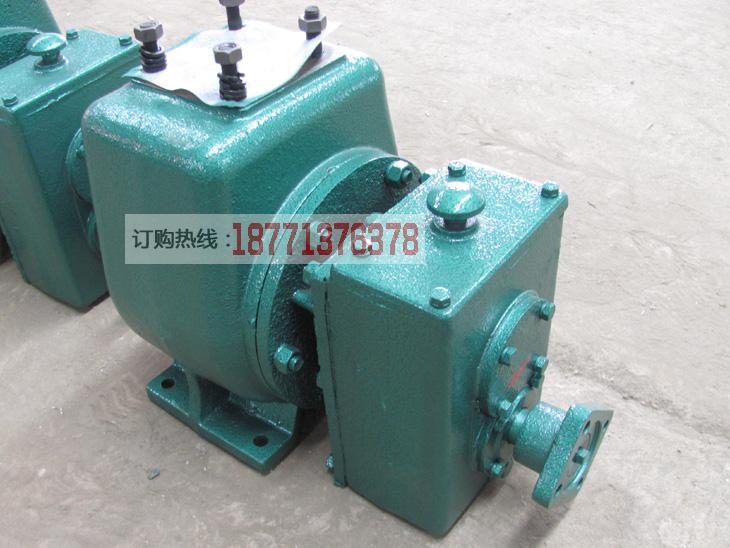

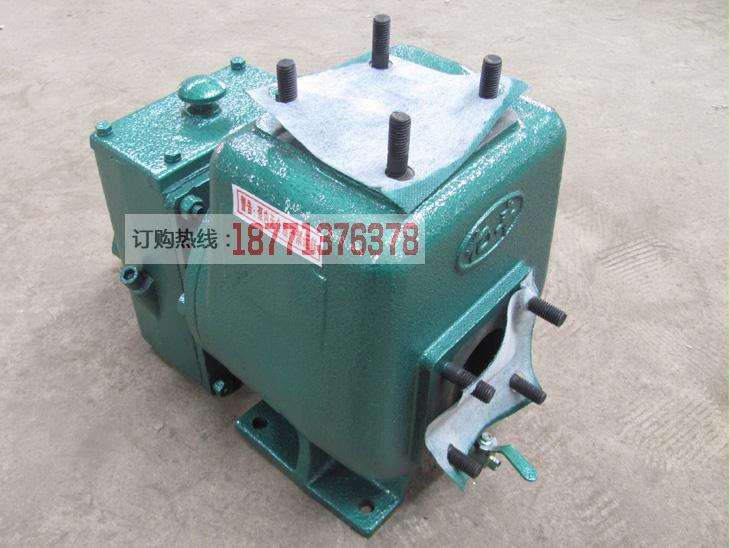

1、65QZ40/50泵为带有增速箱的自吸离心泵，主要由泵体、叶轮、机械密封、轴、增速箱等部件组成。
2、泵工作时需要的动力直接由汽车发动机通过取力器提供。作地面泵站也可用电机或柴油机驱动。
3、当水源含有泥砂、杂物时，吸入管进口应置于网罩内，网罩通孔总面积应大于300c㎡，而网孔直径应小于6mm。
4、泵的轴封采用机械密封，因此泵运行可靠、寿命长。
泵采用外混式轴向回液的泵体结构，泵体由吸入室、储液室、回流孔和气液室组成。泵起动后，叶轮将吸入室内所存的液体及吸入管路中的空气一起吸入，并在叶轮内得以完全混合，在离心力作用下，混合液体通过压出室进入气液分离室，由于气体的比重轻，气体从液体中分离出来，并从出口管中排出，而液体在气液分离室中下沉，经回流孔回到叶轮外缘，进行又一次的气液混合——分离过程，依次循环，直到吸入管内气体排净 而充满液体，完成自吸过程，当水流出叶轮后，叶轮中心部分出现真空，吸水池中的水在大气压力作用下经吸水管进入叶轮，由于叶轮不断的旋转，水也不断排出和吸入，形成连续不断的泵水作用。 四、为保证泵的良好自吸性能，必须满足：
1.泵在工作时，泵内的液体存量必须高于泵轴，进口管安装必须高于泵轴中心线150mm以上。
2.进口管路系统不得漏气，吸水口必须浸没于水中，防止空气吸入。
3.泵出口应先安装一段不短于180mm直管后，再接弯管。 五、使用要求：
1.启动前，首先检查齿轮箱内油是否足够。注意：新泵使用一星期后，应放净齿轮油更换新齿轮油。
2.检查泵内是否存有足够的液体，检查放水阀是否已关闭。
3.打开出口管路阀门少量，开足进口管阀门。
4.泵的吸入管口应浸在液面30cm下，以防空气吸入。吸入管口的滤网也不能太密，更不得堵塞。

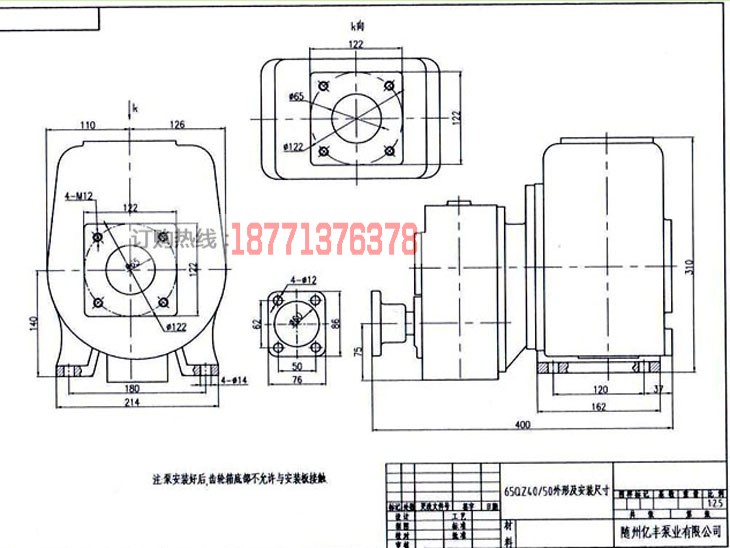

六、泵的外形及安装尺寸图
特别注意：
1、试运转时，泵内应注满液体，以防止机械密封干摩擦造成损坏。
2、在正常自吸高度内，当泵启动后2分钟还未吸上请立即停止运转水泵，如果泵不漏水则是泵进口管路漏气或堵塞，请检查确认，采取相应措施后再运转水泵。
