一、2XZ型直联旋片式真空泵的产品概述：
     2XZ型直联旋片式真空泵是用来对密封容器抽除气体的基本设备之一。它可单独作用，也可作为增压泵、扩散泵、分子泵等的前级泵，维持泵，钛泵的预抽泵用。可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。因为它具有体积小、质量轻、操声低等优点，所以更适宜于实验室里使用。
在环境温度5℃-40℃范围内，进气口压强小于1.3×103帕的条件下允许长期连续运转，被抽气体相对湿度大于90%时，应开气镇阀。
　　直联旋片真空泵抽气时进气口连续畅通大气运转不得超过一分种。
　　直联旋片真空泵不适用于抽除对金属有腐蚀的，对泵油起化学反应的，含有颗粒尘埃的气体，以及含氧过高的，易爆性的，有毒的气体。

二、2XZ型直联旋片式真空泵的工作原理：

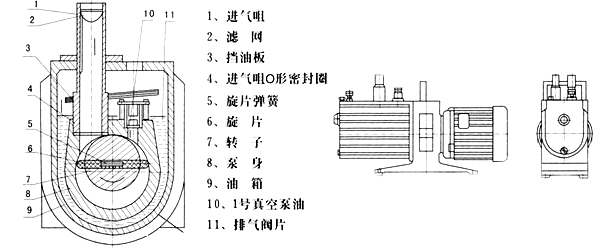

      2XZ型直联旋片式真空泵系双级高速直联结构旋片式真空泵(以下简称直联旋片真空泵)。它有偏心地装在泵腔内的转子，及转子槽内的旋片。转子带动旋片旋转时，旋片紧贴腔壁，把进、排气口分隔开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，推开排气阀排气，从而获得真空。图一为单级泵的工作原理示意图。双级是两个单级串联而成。
　　直联旋片真空泵装有气镇阀，具有延长泵油使用时间和防止泵油混水的作用。
　　直联旋片真空泵具有体积小，重量轻、噪声低，起动方便等优点。

②、2XZ型旋片式真空泵拆装步骤简述如下：
(一)、拆卸2XZ型旋片式真空泵：
1．放油
2．松开进气咀法兰螺钉，拔出进气咀，松开气镇阀法兰螺钉，拔出气镇阀。
3．拆下2XZ型旋片式真空泵油箱。
4．拆除止回阀开口销，拆下止回阀叶轮。
5．拆除支座与泵的连接螺钉，拆下2XZ型旋片式真空泵装件，电机拆否视方便而定。
6．松开泵盖螺钉，拆下泵盖，拉出二转子及旋片。拆下低级转子时，麻先拆下开口销。

(二)、装配2XZ型旋片式真空泵：
1．用纱布擦净零件，防止回丝堵塞油孔**用清洗液和刷子清洗。
2．把旋片装入转子槽内后，把**转子装入定子即泉身内，装L**泵盖、销、螺钉、键、联轴节，用手旋转，应无泄阻和明显轻重，装时应使定子顶面朝下，以借助重力使转子贴近定子圆弧面，此间隙**好在0．0lmm。
3．低级转子装配方法同上。
4．装上2XZ型旋片式真空泵止回阀叶轮等止回零件，应使止回阀头平面对准进油咀油孔，按工作时的转向旋转转子并用手轻轻反向挡住叶轮，油孔应时开时闭，调整阀头平面**大开启高度为O．8～1．2毫米，具体可移动止回阀座、橡胶止回阀头在阀杆孔中的位置来实现。简便查法：面对叶轮，使Φ3mm传动销处于右手水平位置，顺时针方向拨动叶轮，此时止回阀头平面的开启高度近于**大，应为0．8～1．2mm。转子停止在任何位置，手从叶轮上松开后，止回阀头应自动落下关闭油孔。
5．装上2XZ型旋片式真空泵的排气阀、挡油板等零件。
6．把泵部、键、联轴节、电机装在支座上。
7．装油箱。
8．插入进气咀，气镇阀，装上法兰固紧。
注意：1、装配时2XZ型旋片式真空泵磨擦面涂上清洁真空泵油。2、记住零件原装配位置，可减少跑合时间。3、紧固件应无松动。
