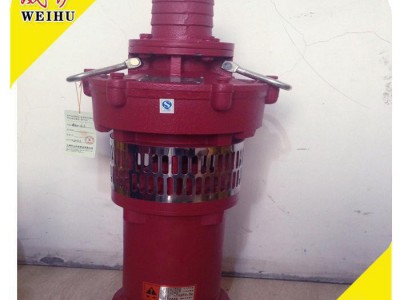

| 用途 | 潜水泵 |
|---|---|
| 驱动方式 | 电动 |
| 输送介质 | 清水泵 |
| 叶轮数目 | 1 |
| 级数 | 多级 |
| 重量 | 96（kg） |
| 功率 | 11（kw） |
| 规格 | QY250-9.5-11 |
| 电压 | 380（V） |
| 材质 | 铸铁 |
| 流量 | 250（m3/h） |
| 性能 | 无泄露 |
| 扬程 | 9.5（m） |
| 泵轴位置 | 边立式 |
| 叶轮结构 | 半开式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 上海威沪泵业 |
| 型号 | QY250-9.5-11 |
| 加工定制 | 是 |
上海威沪泵业有限公司作为一家有30年经验的大型生产企业，生产QJ潜水泵，无堵塞排污泵，不锈钢潜水泵，自动搅匀排污泵，井用潜水泵等潜水泵型号，，还有中开泵，供水设备一直在不断的发展和壮大。不锈钢潜水泵：www.bengwh.com ，自动搅，排污泵：www.weihubeng.com ，中开泵：www.shzhongkaibeng.com，立式多级管道泵：www.shweihupump.com ，联系人：邢经理 电话：177-1790-7890 qq。3327652633
上海威沪泵业有限公司
产品概述

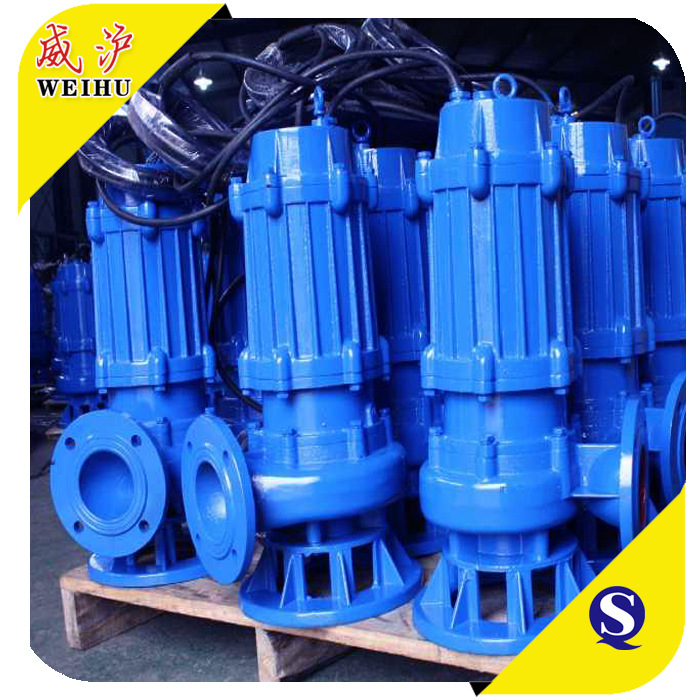

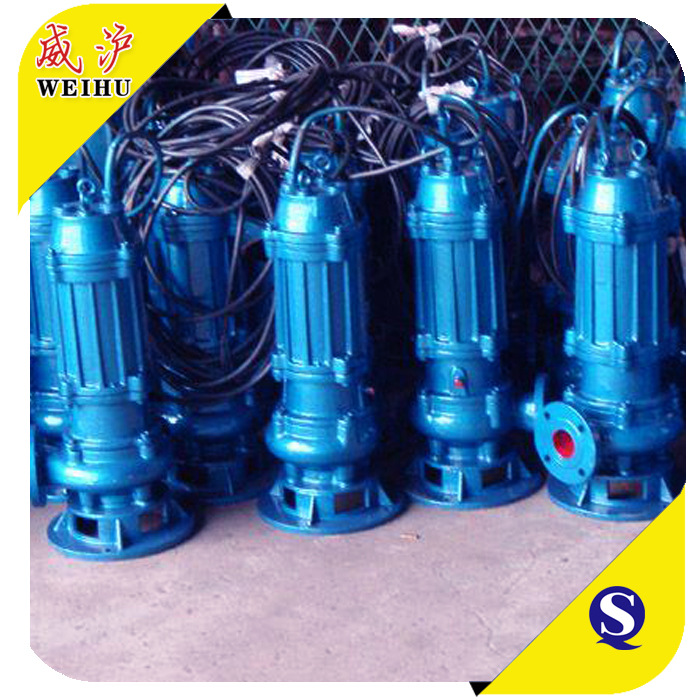

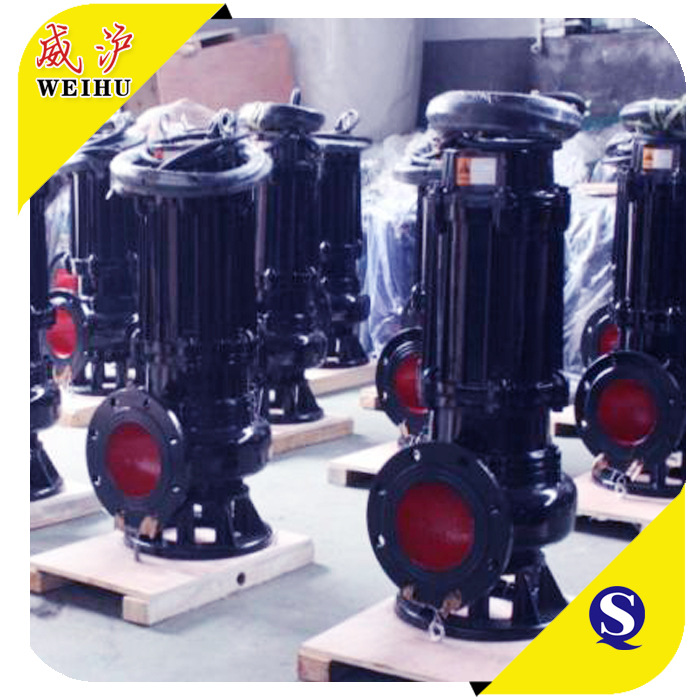

WQ型无堵塞潜水排污泵是我厂引进国外先进技术基础上，由科研人员共同努力，同时征求国内水泵专家的意见，并多次改良而研制成功的经测试各项性能指标均达到国外同类产品先进水平。本产品具有高效节能结构简单独特等功能。产品投放市场后以其独特的设计，可靠的质量受到广大用户的欢迎和好评。被许多单位选为代替进口产品。
WY型无堵塞液下排污泵、GW型堵塞管道排污泵、WL型立式排污泵三大系列是我厂在WQ潜水式排污泵的基础上，根据用户的要求及使用条件，方式不同，进行合理设计而成的，其水力模型同WQ型泵。产品投放市场后，以其独特的设计，可靠的质量受到广大用户的欢迎和好评。

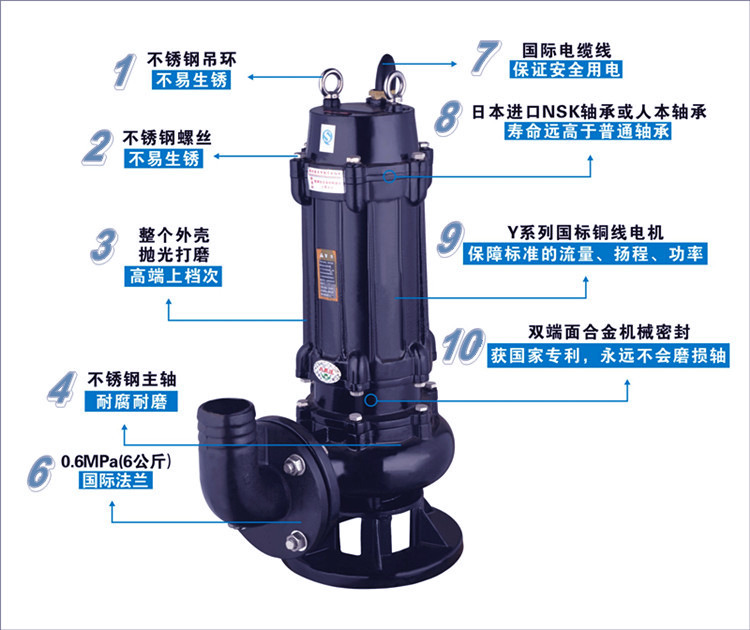

结构特点
该系列电泵由水泵、密封和电动说明三部分组成，电动说明位于泵上部，为单相或三相异步电动说明。水泵位于电泵下部.为流道式叶轮、蜗壳结构。水泵与电动说明之间采用机械密封，各固定止回密封处采用O型耐油橡胶密封圈作静密封。确保电泵的可靠性。
电泵转子轴采用不锈钢铸材料.确保轴有更可靠的机械强度，可有效提高轴的耐磨性和耐腐蚀性。同时也便于叶轮的维修拆卸。
型号意义
使用条件
电泵输送介质为常温浆液(小于40℃)PH值在4-10之间。输送介质的固相物的容积比在2%以下。
潜水电泵使用扬程不能过低。低于规定扬程80%容易引起热保护器工作。使电泵停止运行，更甚者造成电机损坏。
产品用途
该系列电泵广泛应用工业、农业、矿山、建筑施工、市政环保等场所。可抽送含有短纤维、纸屑、泥沙等固体颗粒或软件固态物的液体。如泥水、灰水、生活废水、污水、粪尿等，是农业排灌、河塘清淤和工地施工的理想水利设备，但不适用于有防爆要求的场合使用。
有些规格采用流道式叶轮。大大提高了水泵的抗堵塞能力;有些规格采用全扬程理论设计使电泵能够在正常情况下保持无过载运行，有效地延长了电使用寿命。
切割式系列电泵引进，消化吸收了国外先进技术，利用剪切原理进行了新颖独特的设计。对长纤维、塑料纸袋等均可以切割或撕裂，保持水泵流道畅通无阻。

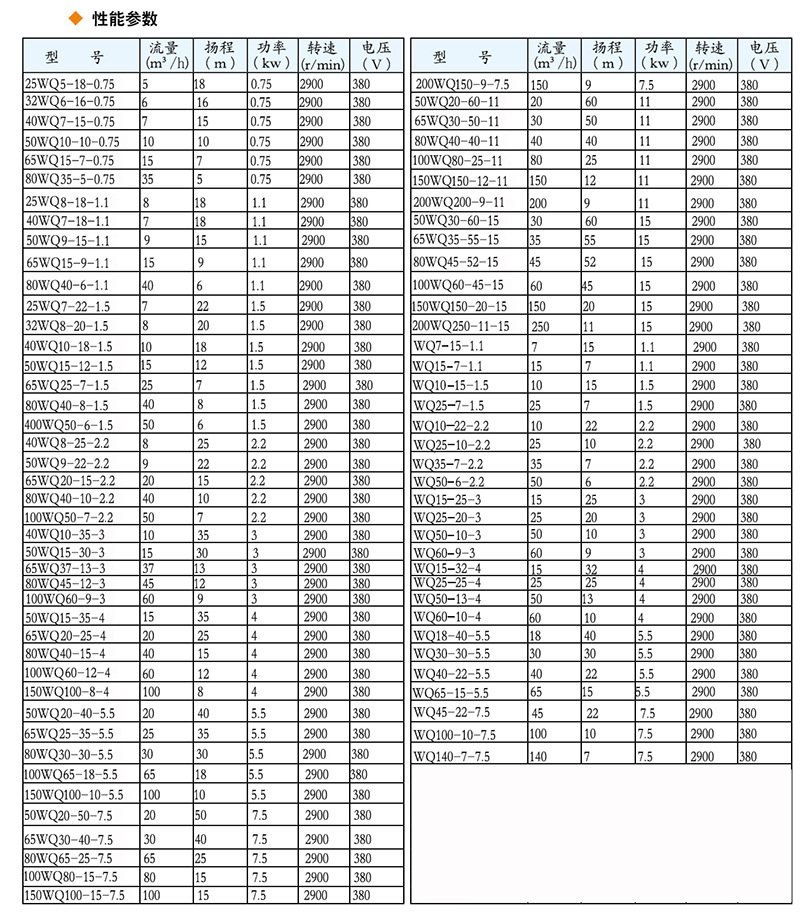

型号参数表：| 型 号 | 流量 m3/h | 扬程 m | 功率 kw | 转速 r/min | 口径 mmwq |
| 25-8-15 | 8 | 15 | 0.75 | 2900 | 25 |
| 25-8-22 | 8 | 15 | 1.1 | 2900 | |
| 32-8-12 | 8 | 12 | 0.75 | 2900 | 32 |
| 32-12-15 | 12 | 15 | 1.1 | 2900 | |
| 32-12-20 | 12 | 20 | 1.5 | 2900 | |
| 40-10-10 | 10 | 10 | 0.75 | 2900 | 40 |
| 40-15-10 | 15 | 15 | 1.1 | 2900 | |
| 40-15-15 | 15 | 15 | 1.5 | 2900 | |
| 40-15-20 | 15 | 20 | 2.2 | 2900 | |
| 50-20-7 | 20 | 7 | 0.75 | 2900 | 50 |
| 50-10-10 | 10 | 10 | 0.75 | 2900 | |
| 50-10-15 | 10 | 15 | 1.1 | 2900 | |
| 50-25-10 | 25 | 10 | 1.5 | 2900 | |
| 50-20-15 | 20 | 15 | 1.5 | 2900 | |
| 50-15-15 | 15 | 15 | 1.5 | 2900 | |
| 50-15-25 | 15 | 25 | 2.2 | 2900 | |
| 50-20-20 | 20 | 20 | 2.2 | 2900 | |
| 50-30-14 | 30 | 10 | 2.2 | 2900 | |
| 50-25-18 | 25 | 18 | 3 | 2900 | |
| 50-20-25 | 20 | 25 | 3 | 2900 | |
| 50-18-30 | 18 | 30 | 3 | 2900 | |
| 50-25-20 | 25 | 20 | 4 | 2900 | |
| 50-40-15 | 40 | 15 | 4 | 2900 | |
| 50-25-32 | 25 | 32 | 5.5 | 2900 | |
| 50-20-40 | 20 | 40 | 7.5 | 2900 | |
| 50-25-35- | 25 | 35 | 7.5 | 2900 | |
| 65-25-10 | 25 | 10 | 1.5 | 2900 | 65 |
| 65-30-10 | 30 | 10 | 2.2 | 290 | |
| 65-25-15 | 25 | 15 | 2.2 | 2900 | |
| 65-37-13 | 37 | 13 | 3 | 2900 | |
| 65-25-22 | 25 | 22 | 3 | 2900 | |
| 65-30-22 | 30 | 22 | 4 | 2900 | |
| 65-25-30 | 25 | 30 | 4 | 2900 | |
| 65-25-38 | 25 | 30 | 5.5 | 2900 | |
| 65-30-32 | 32 | 25 | 5.5 | 2900 | |
| 65-30-40 | 30 | 40 | 7.5 | 2900 | |
| 65-35-50 | 35 | 50 | 11 | 2900 | |
| 65-35-60 | 35 | 60 | 15 | 2900 |
注意事项：
1.WQ潜水排污泵的使用介质温度不超过60℃，密度为1.0-1.3kg/m3,PH值在4~10范围内。
2.无内自流循环冷却系统的泵，电机部分露出液面不超过1/2。
3.一般情况下，WQ潜水泵必须在使用扬程范围内使用，保证电机不过载，如需在全扬程范围内使用，应在订货时另行注明。
4.在运行过程中电机电流不得超过电机的额定电流。
产品选型：
WQ潜水排污泵的规格较多，能适用于不同用户的不同工况，只有正确合理的选用符合工况的规格及方式，才能以较少的投入发挥的效益，同时，合理的工况能有效地延长水泵寿命，方法如下：
1.掌握现场情况是否与使用条件符合（电压、频率、水质、电源容量等）。
2.选择水泵规格
1）流量的初步选择：根据需求确定水泵流量。
2）管路的确定：根据输送介质计算临界沉降流速，合理选择管路直径。
3）管路损失计算：根据管路长度和弯管、阀门数量计算管路损失。
4）水泵扬程计算：水泵扬程=水面至出水口垂直高差+管路损失+出口压力+安全余量（10%）。
5）根据流量扬程确定水泵型号
6）确定安装方式：固定式、移动式。

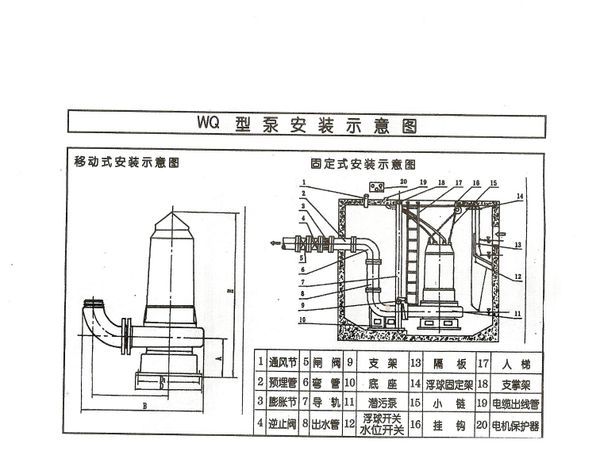

WQ排污泵安装结构图：
WQ排污泵用途范围：
