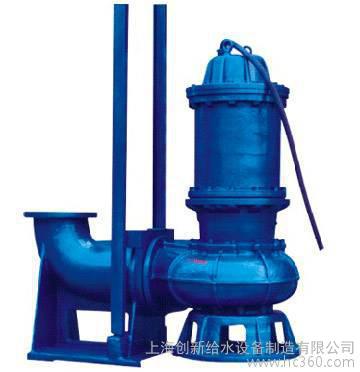

产品名称：QW系列潜水式排污泵
流量范围：8-2600m3/h
扬程范围：7-60m

使用温度：-15℃-60℃
配套功率：0.75-280kW
工作压力：≤1.6MPa
过流材质：铸铁、不锈钢

产品介绍：
　　WQ排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。
WQ型潜水排污泵采用独特结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

型号意义

结构说明

　　QW型无堵塞潜水排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔开，属机电一体化产品，电机与泵合用同一轴（转子）整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行可靠，其主部件作用如下：

　　信号线1：配备全保水泵控制柜，对泵实行全方位保护，包括漏水，断相、短路、过热、电机过载等项目.电机定子8：采用B级或F级绝缘。
　　漏水探头：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。
　　机械密封：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。
　　叶轮：叶轮采用单流道或双道结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。
　　泵体：与叶轮配用，使得泵具有高的效率。
　　密封环：装在泵体口环处，当叶轮因运行而使口环处磨损，可更换密封环，以保证泵以最佳效率运行。

主要用途
1、企业单位废水排放。
2、城市污水处理厂排放系统。
3、住宅区的污水排水站。
4、地铁、地下室、人防系统排水站。
5、医院、宾馆、高层建筑污水排放 。
6、市政工程、建筑工地中稀泥浆的排放。
7、养殖场污水排放及农村农田灌溉。
8、自为水厂的给水装置。
9、矿山勘探及水处理设备配套。
10、水利工程给水、排水。

使用条件
1、输送的介质温度不超过80摄氏度。
2、输送的介质重度为1～1.3Kg/dm3。
3、该泵的材料主要为铸铁，不能用于输送高度腐蚀液体。
4、水泵工作时，泵的周围应通风良好。
5、1Cr18Ni9Ti不锈钢材质可用于输送各种腐蚀液体。

用户如有特殊要求，请在定货时注明输送介质的有关情况，以便本公司提供更为可靠的产品。

WQ型污水泵技术参数
