【产品概述】

该系列泵系卧式单吸多级分段式离心泵，可供输送水清水或物理化学类似于清水的液体、适用于中、低压锅炉或高压锅炉给水，也适用于工厂或城市高压给排水。输送介质温度为-20°C~150°C，进口允许压力小于0.6MPa。

该系列泵采用了**推荐使用的高效节能产品的水力模型。具有噪音低，寿命长、安装维修方便等优点。

我公司已通过ISO9001:2000质量体系认证，产品的设计生产与服务具有严格的控制体系、产品质量有充分的保障。

【型号意义】

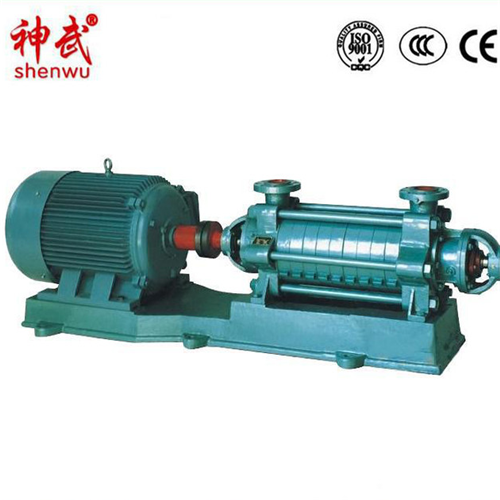

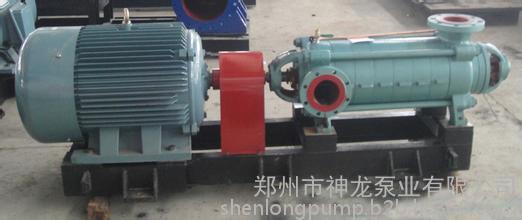

【产品图片】

【性能范围】

流量：Q=3.75 ~ 185m3/h

扬程：H=50 ~684m （中低压）

H=409 ~1056m （次高压）

【产品特点】

DG型泵进、出口均为垂直向上，通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳部分连接成一体，根据泵的扬程选择泵的级数。

该系列泵转子部分主要由轴及安装在轴上的叶轮，轴套，平衡盘等零部件组成，其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之力与轴联为一体。整个转子由两端滚动轴承或滑动轴承支撑。轴承按型号不同而定，均不承受轴像力，其轴向力由平衡盘平衡泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油脂润滑，滑动轴承用稀油润滑，并用油环进行自润滑，寻淮水冷却。

泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环，导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。

轴的密封形式有机械密封和填料密封两种。泵采用填料密封时，填料环的位置安放要准确，填料的松紧程度必须要适当，以液体能一滴一滴渗出为宜。泵各种密封原件装在密封箱内，箱内要通入一定压力水，起水封，水冷或水润滑作用。在轴封处装有可更换的轴套，保护泵轴。

次高压泵一般采用滑动轴承、稀油润滑结构DG85-67 、DG155-67型泵可采用滑动轴承，稀油润滑，也可采用滚动轴承、干滑润滑结构。中、低压泵的主要零件材料一般采用**铸铁，次高压泵主要零件采用铸钢或不锈钢。该系列泵通过弹性联轴器有原动机直接驱动，从原动机方向看，泵为顺时针方向旋转。
