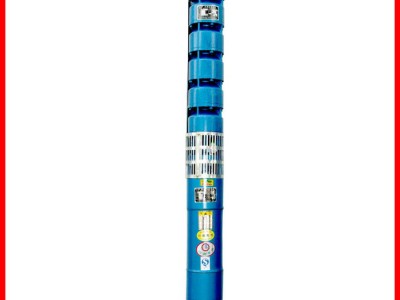

QJ系列潜水泵

（一）用途：

本产品设计完善、结构合理，具有噪音小、寿命长、体积小、重量轻、安装使用维修方便、高效节能、连续运行可靠、不污染水源等特点。适用于深井提水，农田灌溉、喷灌、城乡工矿企业供水、排水等各种水利设施

（二）使用条件

1、电压380V偏差不超过+-5%，频率50HZ偏差不超过+-1%的三相电源。

2、电机内腔必须注满清水

3、水泵的**级叶轮至少应沁入动水位面2m以下，电泵机组沁入净水位面以下不得大于70m，电机底部距井底不得小于3m

4、水温不高于20℃

5、水含沙量（按质量计）不大于0.01%

6、水的酸碱度PH值6.5-8.5

7、水中硫化氢的含量不大于1.5mg/l

8、水中氯离子的含量不大于400mg/l

（三）材料：

叶轮：铸铁HT200，钢或不锈钢

泵碗：铸铁HT200，或不锈钢材料，如ss3016

泵轴：冷镀铬钢材，钢或不锈钢

304不锈钢SS316

电机密封橡胶O形密封圈密封，机械密封

电机调节套：橡胶

（四）选泵常识

1、泵扬程和扬水管长度的估算

（1）所选水泵扬程应和实际需要相接近，若选用扬程太低，实际使用扬程**会高于水泵规定扬程，这样**会造成流量下降，泵效率降低，轴向力增大，止推过早磨损。反之，如选用水泵扬程过高，实际使用扬程低，这样，一是水泵效率低，二是泵流量大，导致电流增大，耗电多，超负荷运转，造成电机内电磁线过早老化，容易烧坏电机。

(2)用户在选泵前，应首先了解机井的静水位、动水位及水源状况，泵扬程和扬水管长度可按下式估算：H=H1+H2式中，H=泵扬程 H1动水位面到出水口垂直距离（米），H2管路损失，一般每100米损失2-3米

2、配用电缆

  潜水电泵配用电缆，必须与潜水电机配套，选用合乎要求的规格和长度，在使用过程中发现电缆有破损处或电缆太烫，应停机检查或返厂处理。电缆选用不正确会造成电缆、电机线包寿命缩短，严重的造成烧坏电机线包，为了保证潜水电机正常运行，建议用户选用生产厂家配带电缆。

结构与工特征作原理

QJ型潜水电泵是一种机泵合一、潜入水中工作的高效节能提水工具，由潜水电机、水泵、扬水管等组成，电机为立式充水湿式鼠笼型三相异步电动机，电机内部充满洁净清水，用于冷却电机和润滑轴承。电机绕组采用聚乙烯绝缘尼龙护套，耐水电磁线，电机上部分采用甩砂环和骨架油封进行密封，以防止电机内外介质渗漏，水泵为立式单级/多级离心闭式叶轮，导流壳输送液体。
