一、概述

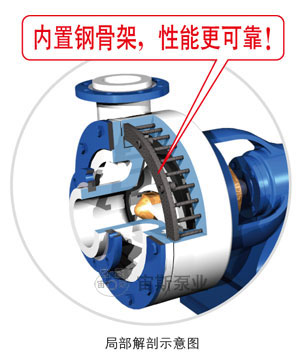

　　UHB-UF（UP）是一种全塑型防腐耐磨泵，UF型过流部件为改性超高分子量聚乙烯材料，UP型过流部件为改性聚丙烯材料。该系列泵是本公司的一项创新发明产品，其结构在于泵体内外均包裹塑料，中间设有支撑性（抗拉伸和压缩变形）钢骨架的防腐（耐磨）泵。其突出的比较性功能优势在于：
　　一. 克服了衬塑泵内防腐外不防腐和制造成本高的缺点。保留了衬塑泵钢性强度好，安装方便的优点。
　　二. 克服了全塑泵因塑料线胀系数大，泵体受热胀冷缩轴向变形量大，从而造成全塑泵机械稳定性差、容易损坏的不足，却有效保留了全塑泵内外均防腐，在腐蚀性空气条件下使用，表面不会腐蚀，防腐性好的优点。
　　三. 其它比较性优势（和同类泵相比）：
　　1．抗压缩变形和抗热变形，机械性能稳定；
　　2．用“U00”塑料配方，耐磨性比同类泵提高30~40%；
　　3．新型密封结构，密封寿命长（专利B型密封）。

　　二、技术性能、适用范围及应用

　　2.1 技术性能参数
　　● 进口直径Φ32~250mm共210个规格
　　● 流量范围5~800m3/h任选
　　● 扬程：最低扬程5m（压力为 0.05MPa），最高扬程80m（压力为0.8MPa以内），根据不同规格选定
　　● 密封形式和结构：B型动力密封和机械密封任选

　　2.2 适用范围
　　● UF型过流部件为改性超高分子量聚乙烯，使用特性为耐腐、耐磨。因此，适用于输送温度100℃以内的腐蚀性和非腐蚀性料浆或清液。主要适用输送酸碱类介质，不适用输送强氧化性酸和溶剂类介质。
　　● UP型适用输送温度100℃内的清液类腐蚀性介质。

　　2.3 典型的应用行业与岗位
　　● 硫酸磷肥业：稀酸、母液、污水、含硅胶的氟硅酸、磷酸料浆等介质的输送。
　　● 有色金属冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液，腐蚀性矿浆，料浆（压滤机配用）电解液，污水等介质输送。
　　● 化工及其它企业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业。
　　● 氯碱业：盐酸、液碱、电解液等。
　　● 水处理业：纯水、高纯水、污水（皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等等）
　　● 钢铁企业：酸洗系统的硫酸、盐酸岗位、带杂质的污水。
　　● 湿式脱硫循环泵：能同时适用碱性、酸性、腐蚀性岗位。
　　● 煤炭工业、煤化工中的腐蚀性液体、煤浆的输送；洗选煤配用泵。
　　● 其它各业相关类似的工况。

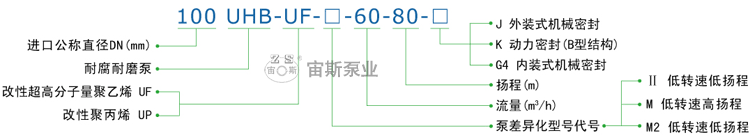

　　三、型号标注

　　四、密封结构简图

　　4.1 K型动力密封结构简图及简介

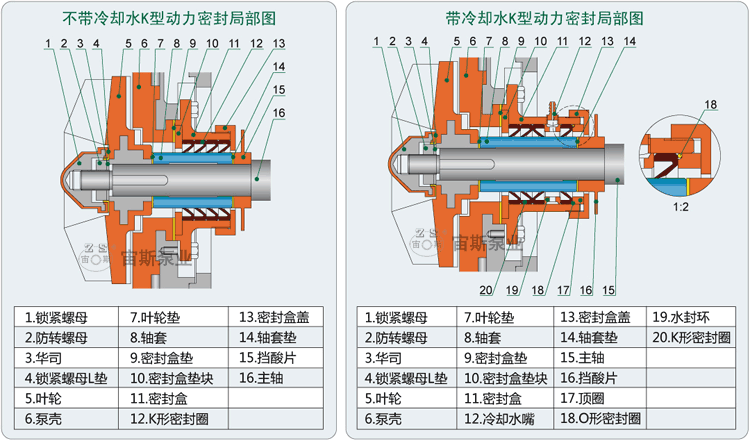

　　工作原理： 该密封主要由副叶轮(或副叶片)与停车密封(橡胶油封)组成。工作时由于副叶轮(或副叶片)旋转产生的离心力使密封腔处于负压状态，从而阻止液体向外泄漏，此时，停车密封不起作用。橡胶油封的唇口因负压而松开，与轴套产生一定间隙，减小其之间的磨损，延长了使用寿命；停机时，由于副叶轮(或副叶片)停止旋转，密封腔由负压转为正压，停车密封开始工作，橡胶油封的唇口在压力作用下紧紧包住轴套，从而达到密封目的。若允许冷却水渗入介质内，可选用带冷却水K型动力密封，即可添加外冷却水装置，延长油封的使用寿命。该密封的油封采用氟橡胶制成，主要适用于输送含固体颗粒的料浆、含杂质的污水等腐蚀性介质(带冷却水K型动力密封用的冷却水为洁净的自来水，压力适宜在0.05Mpa以内)。

　　4.2 G4型机械密封结构简图及简介

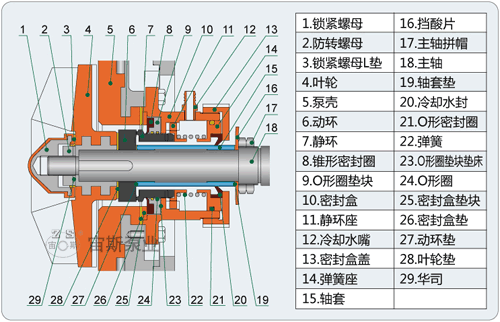

　　G4密封为本公司自行设计的一种改良型抗颗粒泵用机械密封；密封的动、静环均由碳化硅或硬质合金制成，可用于输送含大量颗粒的腐蚀性液体。该密封和同类内装式机械密封相比，静环与密封盒之间设置了锥形密封圈与不锈钢垫块，使硬颗粒不能进入静环与密封盒之间的间隙中，并更加稳定可靠。静环前后位移自如，克服了原有耐颗粒密封的“卡砂”失效的缺点。该密封为本厂的专利产品。

　　4.3 B型结构简图及简介

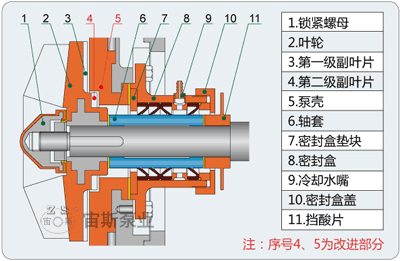

　　B型结构泵是对普通耐腐耐磨泵的改进(见右图)。两者之间的区别在于：普通泵是无台阶式背叶片，B型结构泵为台阶式背叶片结构(见图中序号4）。改进后的叶轮的背叶片分为二级，二级背叶片之间有凸起台阶。与之相匹配的泵壳也有凹进的台阶。设置背叶片台阶的目的是阻断泵出口流体压力对轴密封的返流压力，保证和延长轴密封的使用寿命。

　　五、泵的结构简图

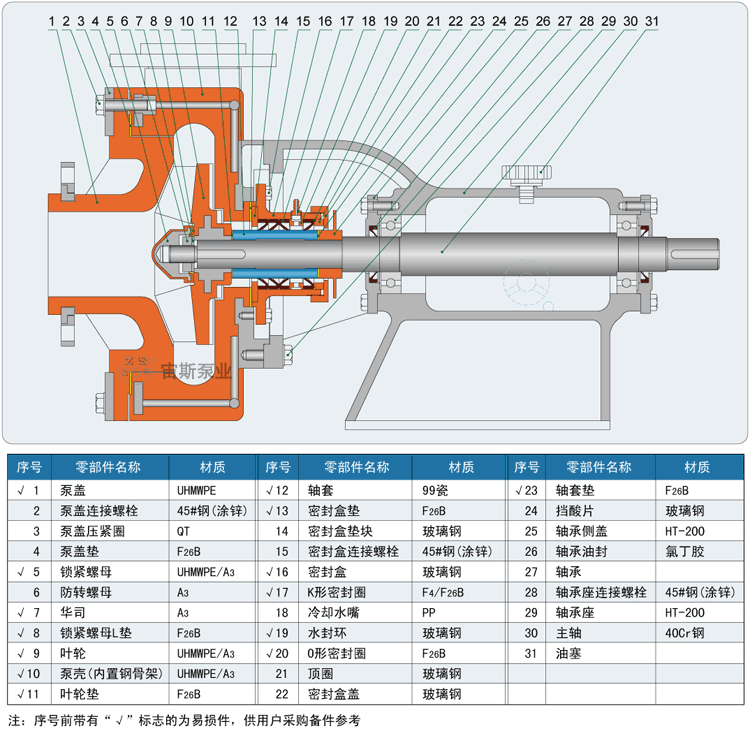

　　5.1 不带副叶轮泵结构简图

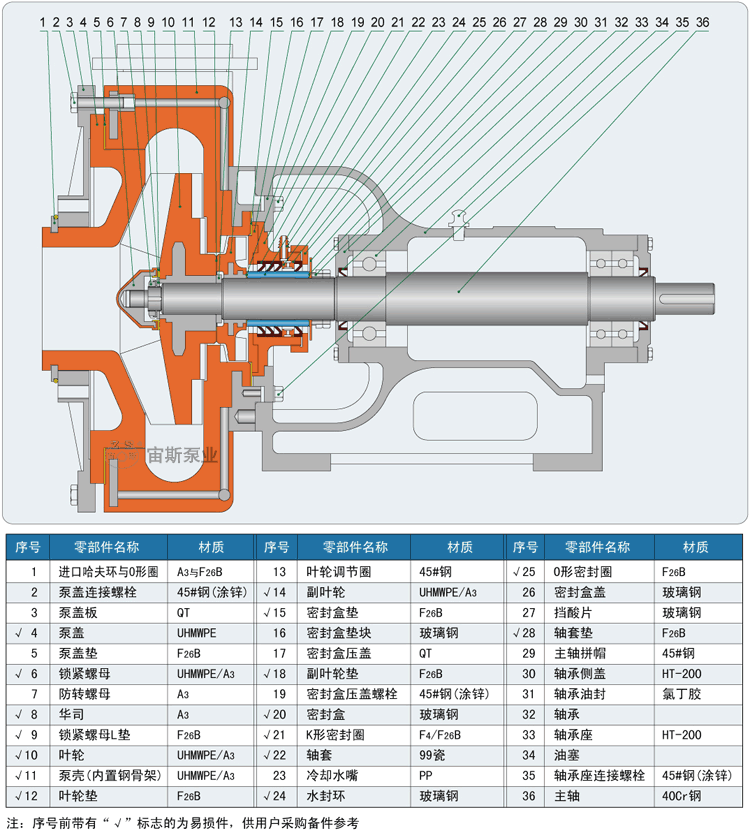

　　5.2 带副叶轮泵结构简图

　　六、性能参数表

▲ 注：表中轴功率为密度γ=1时的轴功率，配备电机功率的选用≥轴功率×γ(物料比重)

本公司经营防腐流程泵，质量保证，欢迎咨询洽谈。
