一. 产品简介

　　IHF单级单吸式氟塑料化工离心泵(简称IHF离心泵)是按国际标准并结合非金属泵的工艺设计，采用龟甲网衬里专利技术制造，和其它同类泵相比具有衬里防脱落、防开裂的优点。泵体采用金属外壳内衬聚全氟乙丙烯(F46)，泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式机械密封，其密封性极好。泵的进出口均采用铸钢体加固，以增强泵的耐压性。实际使用显示，该泵具有耐腐、耐温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严密可靠、拆卸检修方便、使用寿命长等优点。和同材质全塑型防腐泵相比，更具有抗蠕变性、安装性能及抗热变形性能好的优势。
　　该泵规格齐全，共有150个规格，居同行业之先。输送流量范围为：3～1000m3/h，使用温度为：-20～110℃。目前已被广泛应用于：化工生产中的腐蚀性介质输送、有色金属冶炼中的电解液输送及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织，冶炼、钛白粉、盐化工、钾复肥等众多行业。可长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损，是目前最受使用单位欢迎的泵类设备之一。

二. 产品选型与标识

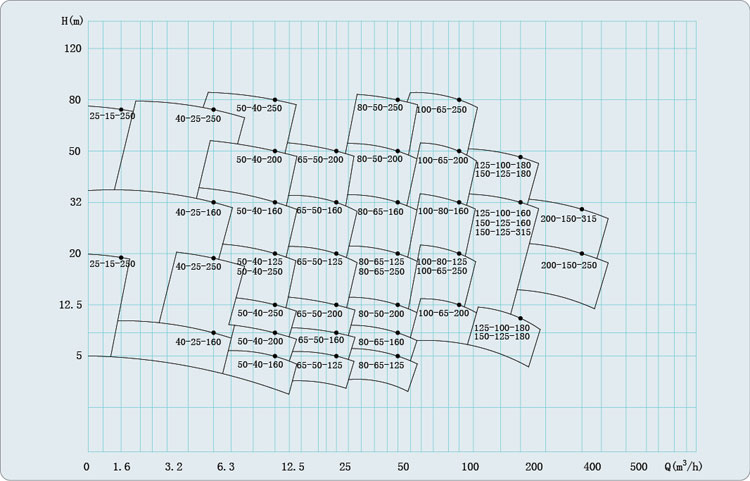

　　2.1 型谱图

　　2.2 选型标识

三. 泵的性能参数表

序号	型号	转速 (r/min)	流量		扬程 (m)	效率 (%)	功率(KW)		气蚀余量 (NPSH)rm	图纸
			m3/h	L/S			轴功率	配备电机
1	IHF25-20-125	2900	3.2	0.89	20	52	0.34	0.75	2.2
2	IHF25-15-250	2900	1.6	0.44	75	21	1.56	4	2.5
3	IHF40-25-140	2900	6.3	1.75	25	62	0.69	1.1	2.5
4	IHF40-25-250	2900	6.3	1.75	75	28	4.6	5.5	2.5
5	IHF50-40-125	2900	7.5	2.08	23	43	1.09	2.2	2
			12.5	3.47	20	51	1.33	2.2	2
			15	4.7	18	49	1.5	2.2	2.5
6	IHF50-40-125	1450	3.75	1.04	5.75	36	0.16	0.55
			6.3	1.74	5	45	0.19	0.55	1
			7.5	2.08	4.5	44	0.21	0.55
7	IHF50-40-160	2900	7.5	2.08	34.5	33	2.13	3	2
			12.5	3.47	32	46	2.37	3	2
			15	4.17	30	50	2.45	3	2.5
8	IHF50-40-160	1450	3.75	1.04	8.6	29	0.3	0.55	2
			6.3	1.74	8	40	0.34	0.55	2
			7.5	2.08	7.5	43	0.36	0.55	2.5
9	IHF50-40-200	2900	7.5	2.08	51.8	28	3.78	5.5	2
			12.5	3.47	50	29	4.36	5.5	2
			15	4.17	48	43	4.56	5.5	2.5
10	IHF50-40-200	1450	3.75	1.04	12.9	23	0.57	0.75
			6.3	1.74	12.5	33	0.65	0.75	1
			7.5	2.08	12	36	0.68	0.75
11	IHF50-40-250	2900	12.5	3.47	82	23	12.14	15	2
			20	5.55	80	34	12.82	15	2.5
			25	6.94	78.5	39	13.7	15	3.2
12	IHF50-40-250	1450	6.3	1.74	20.5	17	2.07	3
			10	2.78	20	27	2.02	3	1
			12.5	3.47	19.6	31	2.15	3
13	IHF65-50-125	2900	15	4.17	21.3	47	1.85	3
			25	6.94	20	62	2.2	3	2
			30	8.33	18.6	63	2.4	3
14	IHF65-50-125	1450	7.5	2.08	5.4	44	0.25	0.55
			12.5	3.47	5	55	0.31	0.55	1.2
			15	4.17	4.5	56	0.33	0.55
15	IHF65-50-160	2900	15	4.17	34.2	44	3.18	5.5	2
			25	6.94	32	57	3.82	5.5	2
			30	8.33	30	59	4.15	5.5	2.5
16	IHF65-50-160	1450	7.5	2.08	8.55	39	0.45	0.75
			12.5	3.47	8	51	0.53	0.75	1.2
			15	4.17	7.5	52.5	0.58	0.75
17	IHF65-50-200	2900	15	4.17	53.2	41	5.3	7.5	2
			25	6.94	50	52	6.55	7.5	2
			30	8.33	47.6	53.5	7.27	7.5	2.5
18	IHF65-50-200	1450	7.5	2.08	13.3	35	0.78	1.1
			12.5	3.47	12.5	46	0.93	1.1	1.2
			15	4.17	11.9	47.5	1.02	1.1
19	IHF80-65-125	2900	30	8.33	23.2	60	3.16	5.5	3
			50	13.9	20	69	3.95	5.5	3
			60	16.7	17.6	67	4.29	5.5	4
20	IHF80-65-125	1450	15	4.17	5.8	54	0.44	0.75	2.5
			25	6.94	5	64	0.53	0.75	2.5
			30	8.33	4.4	62	0.58	0.75	3
21	IHF80-65-160	2900	30	8.33	36	57	5.16	7.5	2
			50	13.9	32	67	6.5	7.5	2.3
			60	16.7	28.4	65	7.14	7.5	3.3
22	IHF80-65-160	1450	15	4.17	9	50	0.74	1.5
			25	6.94	8	62	0.88	1.5	1.4
			30	8.33	7.2	62	0.95	1.5
23	IHF80-65-200	2900	30	8.33	55.2	53	8.5	15	2
			50	13.9	50	63	10.8	15	2.5
			60	16.7	45.2	62	11.9	15	3.2
24	IHF80-65-200	1450	15	4.17	13.5	44	1.25	2.2	2
			25	6.94	12.5	57	1.49	2.2	2
			30	8.33	11.5	58	1.6	2.2	2.5
25	IHF80-65-250	2900	30	8.33	84	52	13.2	22
			50	13.9	80	57	17.3	22	2.4
			60	16.7	75	59	20.77	22
26	IHF80-65-250	1450	15	4.17	21	49	1.75	3
			25	6.94	20	53	2.27	3	1.4
			30	8.33	18.8	56	2.74	3
27	IHF100-80-125	2900	60	16.7	24	67	5.86	11
			100	27.8	20	78	7	11	3.2
			120	33.3	16.5	74	7.28	11
28	IHF100-80-125	1450	30	8.33	6	64	0.77	1.5
			50	13.9	5	75	0.91	1.5	1.8
			60	16.7	4	71	0.92	1.5
29	IHF100-80-160	2900	60	16.7	37	60	10.1	15	3.8
			100	27.8	32	73	11.9	15	4.3
			120	33.3	28	73	12.5	15	5
30	IHF100-80-160	1450	30	8.33	9.25	58	1.3	2.2	3
			50	13.9	8	69	1.58	2.2	3.4
			60	16.7	7	68	1.68	2.2	3.7
31	IHF100-80-200	2900	60	16.7	56	63	14.5	22	3.4
			100	27.8	50	72	18.9	22	3.9
			120	33.3	44	71	20.3	22	5.2
32	IHF100-80-200	1450	30	8.33	14	60	1.91	5.5	2.5
			50	13.9	12.5	68	2.5	5.5	2.5
			60	16.7	11	63	2.85	5.5	3
33	IHF100-80-250	2900	60	16.7	88	57	25.2	37	3
			100	27.8	80	68	32	37	3.6
			120	33.3	74	67	36.1	37	4.5
34	IHF100-80-250	1450	30	8.33	22	50	3.6	5.5	2.5
			50	13.9	20	63	4.3	5.5	2.5
			60	16.7	18.5	64	4.7	5.5	3
35	IHF125-100-180	2900	120	33.3	61	68	29.3	45	4.5
			200	55.6	50	77	35.4	45	5
			240	66.7	41	70	38.3	45	5.8
36	IHF125-100-180	1450	60	16.7	15.25	64	3.89	7.5	2.5
			100	27.8	12.5	73	4.66	7.5	2.9
			120	33.3	10.25	66	5.08	7.5	3.6
37	IHF150-125-160	2900	200	55.6	32	62	28.1	30
38	IHF150-125-160	1450	100	27.8	8	58	3.8	5.5
39	IHF150-125-160	2900	300	83.3	32	60	43.6	45
40	IHF150-125-160	1450	150	41.7	8	56	5.8	7.5
41	IHF150-125-180	2900	200	55.6	45	62	39.5	45
42	IHF150-125-180	1450	100	27.8	12	60	5.4	7.5
43	IHF150-125-180	1450	200	55.6	12	56	11.7	15
44	IHF150-125-200	2900	200	55.6	50	72	37.8	55
45	IHF150-125-200	1450	100	27.8	12	72	12.1	15

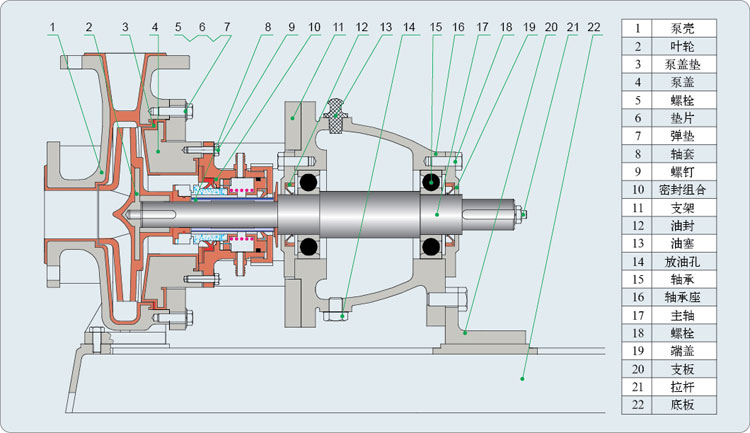

四. 泵的结构简图

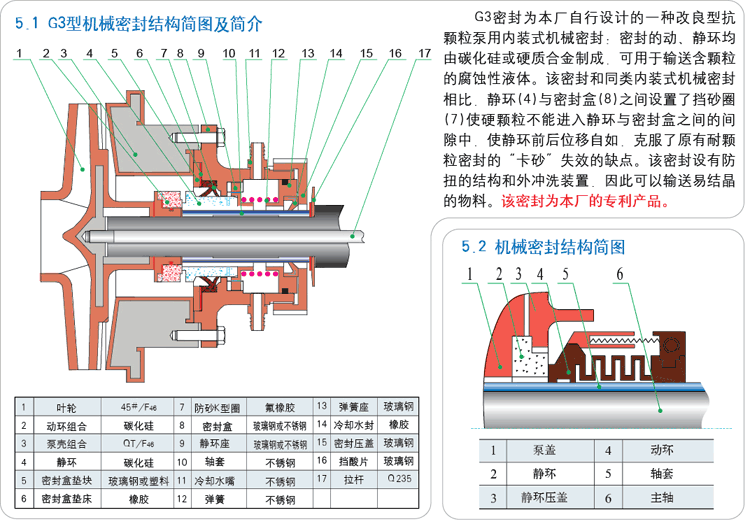

五. 泵的密封结构简图

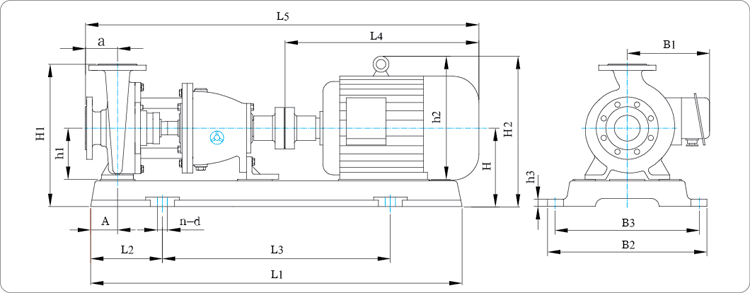

六. 泵的外形图与安装尺寸表
