| 材质 | 不锈钢 |
|---|---|
| 产地 | 上海 |
| 电压 | 240V |
| 功率 | 100 |
| 介质温度范围 | 100 |
| 流量 | 100 |
| 排出口径 | 0-25 |
| 驱动方式 | 气动 |
| 吸入口径 | 0-25 |
| 性能 | 耐腐蚀 |
| 扬程 | 26m |
| 用途 | 增压泵 |
| 原理 | 增压泵 |
| 转速 | 1000r/min |
| 执行质量标准 | 英标 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 单级 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 识缘 |
| 型号 | SG100 |
| 加工定制 | 否 |

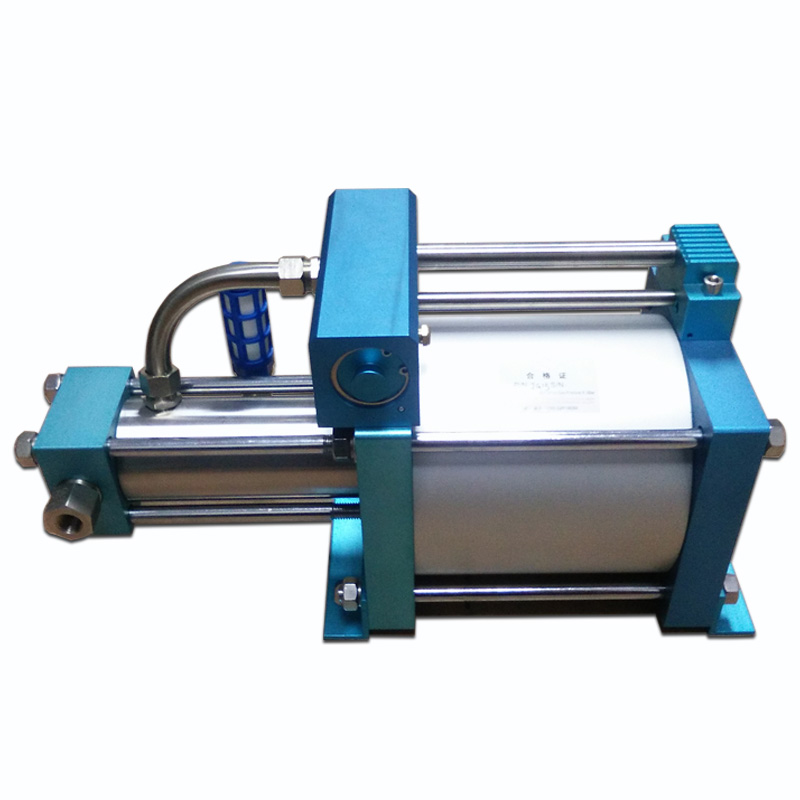

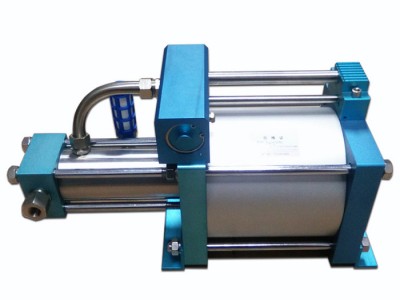

单头气体增压泵
XG系列气体增压泵是属于单头型增压泵，应用于只要求输出气压高 ， 而不要求输出气压流量的其它场合。输出气压压力可达 1000 公斤， 可对气体进行增压， 如常用的氮气、空气、二氧化碳、氧气、氢气及各种惰性或稀有气体。采用普通压缩空气进行驱 动，驱动部分为免润滑， 并且高压缸头均自带冷却系统，以防高压带来的高温影响。
产品结构
采用铝合金和不锈钢制造，可以使用 17-4PH、15-5PH、440C 等材料来介质， 密封件均为进口产品。产品质保期为一年。
| | | SG系列 | | | | SG系列外形尺寸图 | | ||
| | | | | | | | | | |
| 识缘： 技术参数 | | Pa=驱动气压 | Pi=输入压力 | Po=输出压力 | | | |||
| | | | | | | | | | |
| 型号 | 增压比 | 气体入口 | 允许出口 | | 气体出口压力 | 气体入口 | 气体出口 | 最大流量 | |
| | | 压力 Pi(bar) | 压力 (bar) | | 计算公式 Po | 尺寸 | | 尺寸 | L/min |
| | | | | | | | | | |
| SG02 | 2:1 | 2 | 16.6 | | 2Pa | PT1/2" | | PT1/2" | 412 |
| | | | | | | | | | |
| SG04 | 4:1 | 2.7 | 33.2 | | 4Pa | PT3/8" | | PT3/8" | 354 |
| | | | | | | | | | |
| SG05 | 5:1 | 2.7 | 41.5 | | 5Pa+Pi | PT1/2" | | PT1/2" | 672 |
| | | | | | | | | | |
| SG07 | 7:1 | 4.4 | 56 | | 7Pa | PT3/8" | | PT3/8" | 252 |
| | | | | | | | | | |
| SG08 | 8:1 | 4.4 | 56 | | 8Pa+Pi | PT1/2" | | PT1/2" | 252 |
| | | | | | | | | | |
| SG10 | 10:1 | 5.0 | 80 | | 10Pa | PT3/8" | | PT3/8" | 196 |
| | | | | | | | | | |
| SG15 | 15:1 | 6.0 | 105 | | 15Pa | PT3/8" | | PT3/8" | 164 |
| | | | | | | | | | |
| SG25 | 25:1 | 8.5 | 200 | | 25Pa | PT1/4" | | PT1/4" | 91 |
| | | | | | | | | | |
| SG40 | 40:1 | 15 | 320 | | 40Pa | PT1/4" | | PT1/4" | 56 |
| | | | | | | | | | |
| SG60 | 60:1 | 25 | 480 | | 60Pa | PT1/4" | | PT1/4" | 72 |
| | | | | | | | | | |
| SG100 | 100:1 | 35 | 700 | | 100Pa | PT1/4" | | PT1/4" | 45 |
| | | | | | | | | | |
| SG130 | 130:1 | 50 | 900 | | 130Pa | PT1/4" | | PT1/4" | 28 |
| |
|
|
|
|
|
|
|
|
|
| 基于驱动气压 7Bar 时，耗气量 1.0M3/min。 | | | | | | ||||
