类型	离心泵
驱动方式	电动
用途	排污泵
材质	铸铁
功率	1.1（kw）
流量	8（m3/h）
排出口径	25（mm）
效率	38.5
性能	不阻塞
扬程	22（m）
转速	2900（rpm）
泵轴位置	边立式
叶轮数目	1
叶轮结构	无堵塞
叶轮吸入方式	单吸式
品牌	上海凯凯
型号	LW25-8-22

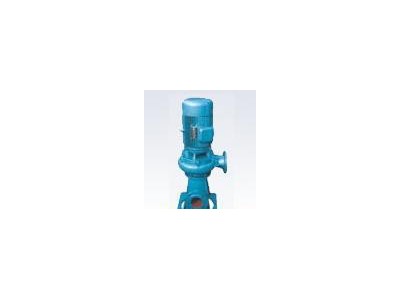

一、LW系列直立无堵塞排污泵产品介绍：
LW系列直立无堵塞排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独**果。
该系列排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，自动搅匀排污泵使泵在运行中无振动。

二、LW系列直立无堵塞排污泵产品特点：
1、采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50％的固体颗粒。
2、机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。
3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
4、立式排污泵过流能力强：顺畅的大流道，特殊的叶轮防堵设计，确保泵运行高效且无堵塞。
5、立式排污泵双重密封、双重防护：两重机封串联配置，真正实现双重保护，污水泵确保电机安全。

三、LW系列直立无堵塞排污泵工作条件：流量：2～1500 m 3 /h扬程范围：3～45m额定转速n：970～2900r/min介质温度：－15℃～+60℃介质密度：≤1.3×10 3 kg/m 3介质PH值：5～9系统**高工作压力：≤0.6Mpa

四、LW系列直立无堵塞排污泵结构简图：

序号	部件名称	序号	部件名称
1	底座	5	电机
2	泵体	6	主轴
3	叶轮	7	机械密封
4	油室	8	叶轮螺母

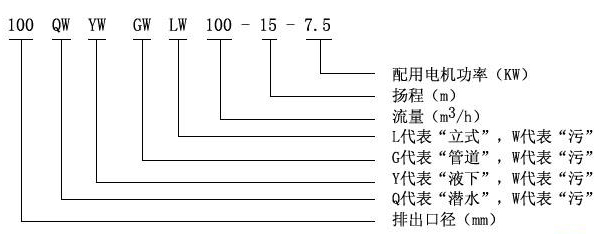

三、LW系列直立无堵塞排污泵型号定义：

LW直立式高效无堵塞排污泵产品概述性能参数适用范围安装尺寸

型　　号	口　径 (mm)	流　量 (m3/h)	扬　程 (m)	功　率 (kw)	转　速 (r/min)	效　率 (%)
LW25-8-22-1.1	25	8	22	1.1	2825	38.5
LW32-12-15-1.1	32	12	15	1.1	2825	40
LW40-15-15-1.5	40	15	15	1.5	2840	45.1
LW40-15-30-2.2	40	15	30	2.2	2840	48
LW50-20-7-0.75	50	20	7	0.75	1390	54
LW50-10-10-0.75	50	10	10	0.75	1390	56
LW50-20-15-1.5	50	20	15	1.5	2840	55
LW50-15-25-2.2	50	15	25	2.2	2840	56
LW50-18-30-3	50	18	30	3	2880	58
LW50-25-32-5.5	50	25	32	5.5	2900	53
LW50-20-40-7.5	50	20	40	7.5	2900	55
LW65-25-15-2.2	65	25	15	2.2	2840	52
LW65-37-13-3	65	37	13	3	2880	55
LW65-25-30-4	65	25	30	4	2890	58
LW65-30-40-7.5	65	30	40	7.5	2900	56
LW65-35-50-11	65	35	50	11	2930	60
LW65-35-60-15	65	35	60	15	2930	63
LW80-40-7-2.2	80	40	7	2.2	1420	52
LW80-43-13-3	80	43	13	3	2880	50
LW80-40-15-4	80	40	15	4	2890	57
LW80-65-25-7.5	80	65	25	7.5	2900	56
LW100-80-10-4	100	80	10	4	1440	62
LW100-110-10-5.5	100	110	10	5.5	1440	66
LW100-100-15-7.5	100	100	15	7.5	1440	67
LW100-85-20-7.5	100	85	20	7.5	1440	68
LW100-100-25-11	100	100	25	11	1460	65
LW100-100-30-15	100	100	30	15	1460	66
LW100-100-35-18.5	100	100	35	18.5	1470	65
LW125-130-15-11	125	130	15	11	1460	62
LW120-130-20-15	125	130	20	15	1460	63
LW150-145-9-7.5	150	145	9	7.5	1440	63
LW150-180-15-15	150	180	15	15	1460	65
LW150-180-20-18.5	150	180	20	18.5	1470	75
LW150-180-25-22	150	180	25	22	1470	76
LW150-130-30-22	150	130	30	22	1470	75
LW150-180-30-30	150	180	30	30	1470	73
LW150-200-30-37	150	200	30	37	1480	70
LW200-300-7-11	200	300	7	11	970	73
LW200-250-11-15	200	250	11	15	970	74
LW200-400-10-22	200	400	10	22	1470	76
LW200-400-13-30	200	400	13	30	1470	73
LW200-250-15-18.5	200	250	15	18.5	1470	72
LW200-300-15-22	200	300	15	22	1470	73
LW200-250-22-30	200	250	22	30	1470	71
LW200-350-25-37	200	350	25	37	1980	75
LW200-400-30-55	200	400	30	55	1480	70
LW250-600-9-30	250	600	9	30	980	74
LW250-600-12-37	250	600	12	37	1480	78
LW250-600-15-45	250	600	15	45	1480	75
LW250-600-20-55	250	600	20	55	1480	73
LW250-600-25-75	250	600	25	75	1480	73
LW300-800-12-45	300	800	12	45	980	76
LW300-500-15-45	300	500	15	45	980	70
LW300-800-15-55	300	800	15	55	980	73
LW300-600-20-55	300	600	20	55	980	75
LW300-800-20-75	300	800	20	75	980	78
LW300-950-20-90	300	950	20	90	980	80
LW300-1000-25-110	300	1000	25	110	980	82
LW350-1100-10-55	350	1100	10	55	980	84.5
LW350-1500-15-90	350	1500	15	90	980	82.5
LW350-1200-18-90	350	1200	18	90	980	83.1
LW350-1100-28-132	350	1100	28	132	740	83.2
LW350-1000-36-160	350	1000	36	160	740	78.5
LW400-1500-10-75	400	1500	10	75	980	82.1
LW400-2000-15-132	400	2000	15	132	740	85.5
LW400-1700-22-160	400	1700	22	160	740	82.1
LW400-1500-26-160	400	1500	26	160	740	83.5
LW400-1700-30-200	400	1700	30	200	740	83.5
LW400-1800-32-250	400	1800	32	250	740	82.1
LW500-2500-10-110	500	2500	10	110	740	82
LW500-2600-15-160	500	2600	15	160	740	83
LW500-2400-22-220	500	2400	22	220	740	84
LW500-2600-24-250	500	2600	24	250	740	82
