| 材质 | 不锈钢 铸铁 |
|---|---|
| 产地 | 上海 |
| 出口压力 | 标准 |
| 工作压力 | 强 |
| 功率 | 0.55-30 |
| 流量 | 0.5-50 |
| 驱动方式 | 电动 |
| 吸程 | 3-7 |
| 性能 | 防爆,耐腐蚀,耐磨,卫生,无泄露 |
| 扬程 | 3-50 |
| 用途 | 化工泵,计量泵,空调泵,流程泵,排污泵,屏蔽泵,试压泵,污水泵,消防泵,增压泵,油泵 |
| 允许颗粒值 | 0-20(m3/h) |
| 品牌 | 上海开力制泵 |

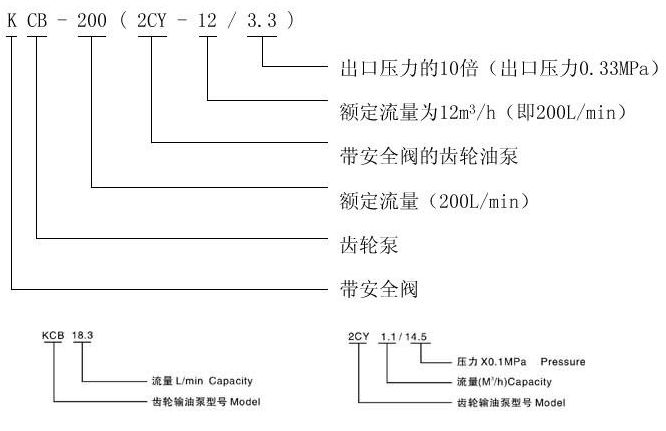

| 型号 | KCB 2CY齿轮泵 |
上海开力制泵有限公司
销售总部：上海市交通西路129弄6号601
邮编：200065
电话：021-56559222 56559333
传真：021-56533521
销售部经理：卢春成
手机：13901855321
Email:sales@kailipump.com
QQ:714834571、1176104801
网址：//www.kailipump.com
产品名称： KCB、2CY型齿轮油泵
产品分类： 齿轮油泵
选型范围 口径范围 : 20-150mm 流量范围 : 1.1-150m3/h 扬程范围 : 0.28-1.45m 输送介质 : 各种有润滑性的液体，温度不高于70℃，如需高温200℃。
性能参数-请点击
性能图谱-请点击
结构图-请点击
安装尺寸-请点击
产品概述
2CY、KCB齿轮式输油泵
1、本泵适用于输送各种有润滑性的液体，温度不高于70℃，如需高温200℃，同本单位联系可配用耐高温材料即可，粘度为5×10-5～1.5×10-3m2/s。
2、本泵不适用于输送腐蚀性的、含硬质颗粒或纤维的、高度挥发或闪点低的液体，如汽油、笨等。
本型泵在泵体中装有一对回转齿轮，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。泵运转时主动齿轮带动被动齿轮旋转，当齿轮脱开啮合时在吸入侧就形成局部真空，液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧，齿轮进入啮合时液体被挤出而排出泵外。
结构说明
本产品由泵体、齿轮、前后泵盖、安全阀、轴承及密封装置等零、部件组成。
1、泵体、前后盖等零件为灰铸铁件，齿轮用优质碳素钢制作；亦可根据用户需要用铜材或不锈钢制作。
2、安全阀。
2CY系列齿轮式润滑泵自身不带安全阀，用户在使用时需自行在管路系统中安装安全阀。KCB,2CY系列齿轮式输油泵在后泵盖或泵体上方装有安全阀，当泵或排出管道发生故障或
将排出阀门完全关闭而产生高压和高压?击时安全阀就会自动打开，卸除部分或全部的高压液体回
到吸入腔，从而对泵及管道起到安全保护作用。
3、轴承。
2CY系列齿轮式润滑泵全部采用DU轴承；可根据用户要求采用锡青铜轴承。&0818.3-83.3、2CY1.1齿轮式输油泵采用DU轴承；可根据用户要求采用锡青铜轴承。
KCB133-960、2CY8-60齿轮式输油泵有采用DU轴承，锡青铜轴承和滚动轴承三种结构，需在订货时注明。订货时未注明者均按DU轴承结构供货。
轴承为内置型式，依靠被输送介质进行润滑；011轴承和锡青铜轴承能在非润滑性介质中工作。
4、轴封。
本系列产品的轴端密封有骨架油封、机械密封及填料密封三种结构。
a. 骨架油封：骨架油封的特点是维护、更换方便，成本低，但寿命较短。丁晴胶骨架油封适用于1001：以下工作环境；氟橡胶骨架油封适用于200℃以下工作环境。
b. 1机械密封：机械密封的特点是密封可靠、寿命长，成本高。机械密封的基体用不锈钢制造， 动、静环视介质不同分别由YG8硬质合金或YG8-石墨制造，使用温度在200℃以下。
c. 填料密封：填料密封仅用于高温油泵，其特点是耐高温，有少量泄漏。使用过程中需根据泄漏情况经常进行调整，使用温度在250℃：以下。
用户需何种型式的密封结构需在订货时注明。凡订货时未注明者均按丁晴胶骨架油封结构供货。
5、进、出油口型式：
2CY系列齿轮式润滑泵进、出油口为与口径对应的英制管螺纹（G),直接制作在泵体上。
KCB18.3-200、2CY1.1-12齿轮式输油泵配带管螺?口的腰形法兰；其余泵不配带法兰，当用户需要配带法兰时，应在订货中注明。

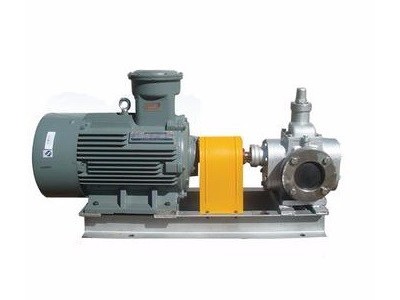

6、泵与电机用弹性联轴器连接，并安装在公共底盘上。
故障与排除
| 现象 | 产生原因 | 排除方法 | ||
| 不排 油或 排油 量少 | 1、吸入高度超过额定值 2、 吸入管道漏气 3、旋转方向不对 4、 吸入管道堵塞或阀门关闭 5、 安全阀卡死或研伤 6、液体温度低而粘度增大 | 1、 提高吸入液面 2、检查各接合处，最好加密封材料密封 3、按泵的所示方向纠正 4、检查管道是否堵塞，阀门是否全开 5、拆开安全阀清洗并用细研磨砂研磨阀孔，使之密合 6、予热液体或降^^非出压力 | ||
| 密封 漏油 | 1、密封圈磨损 2、填料密封填料磨损 3、机械密封磨损或有划痕等缺陷 4、机械密封弹簧失效 | 1、更换密封圈 2、调节填料压盖松紧，使之不漏且轴能转动；补充填料 3、更换动静环或重新研磨 4、更换弹簧 | ||
| 噪音 或振 动大 | 1、吸入管或过滤网堵塞 2、吸入管伸入液面较浅 3、管道内进入空气 4、排出管道阻力太大 5、齿轮轴承或侧板严重磨损 6、吸入液体的粘度太大 7、吸入高度超过额定值 | 1、 消除过滤网上的污物 2、吸入管应伸入液面以下 3、检查各联接处，使其密封 4、检查排出管道及阀门是否堵塞 5、拆下清洗，并修整缺陷或更换 6、加温降粘处理 7、减少吸油高度及缩短吸油管长度 | ||
| 型 号 | 流量 m3/h | 压力 MPa | 真空度 m.H2O | 进出口径 mm | H | L | L1 | L2 | L3 | A | B | C | D | n-m | 进出口 距离 K | 配用 电机 型号 | 功率 KW |
| KCB18.3 2CY1.1/14.5 | 1.1 | 1.45 | 5 | G3/4" | 109 | 583 | 405 | 72 | 250 | 205 |  新闻中心
