| 往复单元 | 隔膜泵 |
|---|---|
| 材质 | 铸钢 |
| 性能 | 自动 |
| 用途 | 排污泵 |
| 泵轴位置 | 卧式 |
| 叶轮吸入方式 | 单吸式 |
| 排出口径 | 50（mm） |
| 功率 | 1.5（kw） |
| 流量 | 12 |
| 转速 | 2900 |
| 原理 | 隔膜泵 |
| 扬程 | 15 |
| 品牌 | 工博牌 |
| 型号 | JYWQ型 |
一、产品概述:

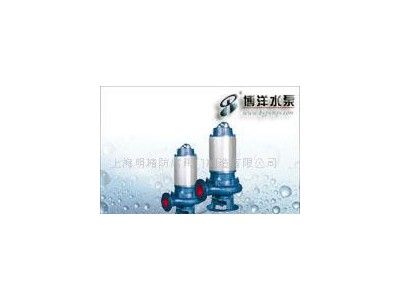

工博牌JYWQ型搅匀式潜水排污泵：该泵适用于化工、石油、制药、采矿、造纸、电厂及城市污水处理、市政建设、公共设施排污等输送带颗粒的污水污物。博洋泵采用大流道抗堵塞水力部件设计、设置油室密封监视系统，可配全自动安全保护控制柜，对泵的运行进行监控，有移动式和固定式规格，自动搅匀污水池，便使排污更彻底。
二、性能及参数范围：
流量：12～600m3/h
扬程:15～40m
口径:Φ25～Φ400mm
转速:580-2900r/min
介质：-15℃～+40℃输送含固型物及纤维的污水和清水
三、型号意义:
四、使用范围:
流量范围：7-900m3/h
扬程范围：6-40M
配套功率范围：1.1-90KW
出水口径范围：40-300MM
搅拌范围：1200-3000MM
介质温度：＜60℃
介质重度1-1.3KG/DM3
PH值范围：4-9
1、工厂、商业严重污染废水的排放。
2、城市污水处理厂、医院、宾馆的排水系统。
3、住宅区的污水排水站。
4、人防系统排水站、自来水厂的给水装置。
5、市政工程、建筑工地。
6、勘探、矿山、发电厂配套附机。
7、农村沼气池、农田灌溉、河塘清淤。
五、结构说明:
1、采用独特的双流道无堵塞叶轮结构，提高污水污物的过流能力和排污能力。
2、自动搅拌装置 ，产生极强的搅拌力，将池内的沉淀物搅拌成悬浮物吸入叶轮排出，达到清淤的作用。
3、隔板将底座一分为二，搅拌与进水互不影响。
4、机械密封为双面机械密封 ，长期处于油室中，保证博洋自动搅匀潜水排污泵全可靠地运行。
5、副叶轮结构的流体动力密封，既有辅助密封作用，从而保护机械密封，又平衡轴向力，延长轴承的使用寿命。
6、泵接线腔内设有漏水检测探头，出现漏水时，探头发出信号，控制系统对泵实施保护，博洋公司可配全自动安全保护控制柜。
7、电机定子采用B级和F级绝缘，内设热保护器，当电机过载发热，保护器及时做出动作，对泵和电机实施绝对的保护。
8、油室内装有油水探头，当机械密封损坏后，水进入油室，探头发出信号，又控制系统对水泵实施保护。
9、JPWQ带内循环冷却系统，能保证水泵在水池最低水位正常。
六、上海华通集团博洋水泵厂JYWQ型无堵塞潜水排污泵性能参数:
| 序号 | 型号 | 排出口径 (mm) | 额定流量(m3/h) | 额定扬程(m) | 搅拌直径(mm) | 转速(r/min) | 功率(KW) |
| 1 | 50-12-15-1200-1.5 | 50 | 12 | 15 | 1200 | 2900 | 1.5 |
| 2 | 50-20-7-1200-1.1 | 50 | 20 | 7 | 1200 | 2900 | 1.1 |
| 3 | 50-10-10-1200-1.1 | 50 | 10 | 10 | 1200 | 2900 | 1.1 |
| 4 | 50-15-15-1200-2.2 | 50 | 15 | 15 | 1200 | 2900 | 2.2 |
| 5 | 50-25-10-1200-2.2 | 50 | 25 | 10 | 1200 | 2900 | 2.2 |
| 6 | 50-15-20-1200-2.2 | 50 | 15 | 20 | 1200 | 2900 | 2.2 |
| 7 | 50-20-15-1200-2.2 | 50 | 20 | 15 | 1200 | 2900 | 2.2 |
| 8 | 50-42-9-1200-3 | 50 | 42 | 9 | 1200 | 2900 | 3 |
| 9 | 50-17-25-1200-3 | 50 | 17 | 25 | 1200 | 2900 | 3 |
| 10 | 50-25-22-1200-4 | 50 | 25 | 22 | 1200 | 2900 | 4 |
| 11 | 50-40-15-1400-4 | 50 | 40 | 15 | 1400 | 2900 | 4 |
| 12 | 50-25-32-1600-5.5 | 50 | 25 | 32 | 1600 | 2900 | 5.5 |
| 13 | 50-40-30-1600-7.5 | 50 | 40 | 30 | 1600 | 2900 | 7.5 |
| 14 | 65-25-15-1400-3 | 65 | 25 | 15 | 1400 | 2900 | 3 |
| 15 | 65-37--13-1400-3 | 65 | 37 | 13 | 1400 | 2900 | 3 |
| 16 | 65-25-28-1400-4 | 65 | 25 | 28 | 1400 | 2900 | 4 |
| 17 | 80-40-7-1600-2.2 | 80 | 40 | 7 | 1600 | 2900 | 2.2 |
| 18 | 80-29-8-1600-2.2 | 80 | 29 | 8 | 1600 | 2900 | 2.2 |
| 19 | 80-43-13-1600-4 | 80 | 43 | 13 | 1600 | 2900 | 4 |
| 20 | 80-50-10-1600-3 | 80 | 50 | 10 | 1600 | 1450 | 3 |
| 21 | 80-40-15-1600-4 | 80 | 40 | 15 | 1600 | 2900 | 4 |
| 22 | 80-60-13-1600-4 | 80 | 60 | 13 | 1600 | 2900 | 4 |
| 23 | 80-35-25-1600-5.5 | 80 | 35 | 25 | 1600 | 2900 | 5.5 |
| 24 | 80-50-25-1600-7.5 | 80 | 50 | 25 | 1600 | 2900 | 7.5 |
| 25 | 80-50-30-1600-7.5 | 80 | 50 | 30 | 1600 | 2900 | 7.5 |
| 26 | 100-80-9-2000-4 | 100 | 80 | 9 | 2000 | 1450 | 4 |
| 27 | 100-110-10-2000-5.5 | 100 | 110 | 10 | 2000 | 1450 | 5.5 |
| 28 | 100-70-15-2000-5.5 | 100 | 70 | 15 | 2000 | 1450 | 5.5 |
| 29 | 100-100-15-2000-7.5 | 100 | 100 | 15 | 2000 | 1450 | 7.5 |
| 30 | 100-80-20-2000-7.5 | 100 | 80 | 20 | 2000 | 2900 | 7.5 |
| 31 | 100-50-35-2000-11 | 100 | 50 | 35 | 2000 | 2900 | 11 |
| 32 | 100-70-22-2000-7.5 | 100 | 70 | 22 | 2000 | 2900 | 7.5 |
| 33 | 100-100-22-2000-15 | 100 | 100 | 22 | 2000 | 1450 | 15 |
| 34 | 100-80-30-2000-15 | 100 | 80 | 30 | 2000 | 1450 | 15 |
| 35 | 150-150-10-2000-7.5 | 150 | 150 | 10 | 2000 | 1450 | 7.5 |
| 36 | 150-210-7-2500-7.5 | 150 | 210 | 7 | 2500 | 1450 | 7.5 |
| 37 | 150-250-6-2500-7.5 | 150 | 250 | 6 | 2500 | 1450 | 7.5 |
| 38 | 150-150-15-2500-11 | 150 | 150 | 15 | 2500 | 1450 | 11 |
| 39 | 150-200-10-2500-15 | 150 | 200 | 10 | 2500 | 1450 | 15 |
| 40 | 150-65-40-3200-18.5 | 150 | 65 | 40 | 3200 | 1450 | 18.5 |
| 41 | 150-180-22-2600-18.5 | 150 | 180 | 22 | 2600 | 1450 | 18.5 |
| 42 | 150-150-26-2600-18.5 | 150 | 150 | 26 | 2600 | 1450 | 18.5 |
| 43 | 150-110-30-2600-18.5 | 150 | 110 | 30 | 2600 | 1450 | 18.5 |
| 44 | 150-300-15-2600-22 | 150 | 300 | 15 | 2600 | 1450 | 22 |
| 45 | 150-130-30-2600-22 | 150 | 130 | 30 | 2600 | 1450 | 22 |
| 46 | 150-100-40-3000-30 | 150 | 100 | 40 | 3000 | 1450 | 30 |
| 47 | 200-300-7-3000-30 | 200 | 300 | 7 | 3000 | 1450 | 11 |
| 48 | 200-250-11-3000-15 | 200 | 250 | 11 | 3000 | 1450 | 15 |
| 49 | 200-300-10-3000-1.5 | 200 | 300 | 10 | 3000 | 1450 | 15 |
| 50 | 200-250-15-3000-18.5 | 200 | 250 | 15 | 3000 | 1450 | 18.5 |
| 51 | 200-400-10-3000-22 | 200 | 400 | 10 | 3000 | 1450 | 22 |
| 52 | 200-200-20-3000-22 | 200 | 200 | 20 | 3000 | 1450 | 22 |
| 53 | 200-250-22-3000-30 | 200 | 250 | 22 | 3000 | 1450 | 30 |
| 54 | 250-600-7-3000-22 | 250 | 600 | 7 | 3000 | 1450 | 22 |
| 55 | 250-600-9-3000-30 | 250 | 600 | 9 | 3000 | 1450 | 30 |
温馨提示：
一、①JYWQ型无堵塞潜水排污泵产品名称与型号②JYWQ型无堵塞潜水排污泵口径③JYWQ型无堵塞潜水排污泵扬程（m）④JYWQ型无堵塞潜水排污泵流量⑤JYWQ型无堵塞潜水排污泵电机功率（KW）⑥JYWQ型无堵塞潜水排污泵转速（r/min）⑦JYWQ型无堵塞潜水排污泵电压〔V〕⑧JYWQ型无堵塞潜水排污泵吸程（m）⑨JYWQ型无堵塞潜水排污泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博洋公司的JYWQ型无堵塞潜水排污泵产品型号，请按JYWQ型无堵塞潜水排污泵型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博洋水泵专家为您审核把关。
感谢您访问我们的网站【www.pump-sale.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
