材质	铸铁
流量	1-3600
驱动方式	电动
性能	不阻塞
用途	杂质泵
泵轴位置	边立式
叶轮数目	其他
叶轮吸入方式	单吸式
品牌	ITT
型号	FLYGT N

产品简介



   美国ITT集团Xylem赛莱默公司的FLYGT飞力N系列潜水污水泵可用于最恶劣的污水处理领域，并能出色地完成任务。持续高效是该泵各组件的设计理念。由于采用专利的自清洁式叶轮的N技术，飞力N泵可以为您带来最高的总体效率。它可降低您的能源消耗，减少维修费用，这些费用长期算起来可节省一笔不小的费用。FLYGT飞力在流体处理方面渊博的知识以及乐于奉献的研究精神和持续改进使我们取得许多技术进步。这就是飞力N泵在世界上10万多个场所上使用的原因。到目前为止，飞力N泵经检验是干式安装地点和潜水安装地点最好、最可靠的选择。



       功能特点

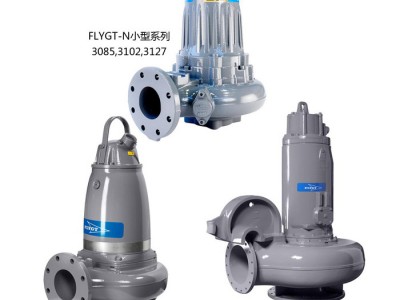

  FLYGT-N小流量系列

  电机：鼠笼式感应电机

  轴; 短轴设计， 可以消除绕曲， 延长机封和轴承寿命， 减震降噪。

  密封：2套机械密封， 独立工作， 双重保护，飞力专为潜水泵制造

  密封磨损保护：

  油室：多功能油室除了润滑密封外，同时也缓和了电机和轴承产生的热量， 并提供额外的泄漏保护

  监控：嵌在定子绕组中的热敏开关能防止电机过热，还可选配定子和油室中的泄漏传感器及外部监控装置。

  接线盒：接线盒的设计融合了密封和缓冲张力的双重功能。

  辅助设施和设计：最佳泵坑设计：能自清洗泵坑设计，可配冲洗阀4901， 详见冲洗阀4901



  FLYGT-N中流量系列

  电机：鼠笼式感应电机

  冷却系统：湿式安装水冷却，干式安装内置密闭循环冷却系统， 在泵体中， 冷却剂围绕着电机循环散热。

  轴：短轴设计， 可以消除绕曲，延长机封和轴承寿命， 减震降噪。

  密封：2套机械密封， 独立工作， 双重保护，飞力专为潜水泵制造，并且有独特的密封磨损保护技术。

  监控：嵌在定子绕组中的热敏开关能防止电机过热，检查室配有泄漏传感器。

  接线盒：接线盒的设计融合了密封和缓冲张力的双重功能。

  油室：多功能油室除了润滑密封外，同时也缓和了电机和轴承产生的热量， 并提供额外的泄漏保护

  叶轮锁扣;使叶轮的拆卸， 与涡壳缝隙的调整和安装更为简单快捷

  密封单元; 可快速简单装配机更换机封

  辅助设施和设计：最佳泵坑设计：能自清洗泵坑设计，可配冲洗阀4901， 详见冲洗阀4901



  FLYGT-N大流量系列

  电机：鼠笼式感应电机

  冷却夹套系统：湿式安装水冷却，干式安装内置密闭循环冷却夹套系统， 在泵体中， 冷却剂围绕着电机循环散热。

  轴：短轴设计， 可以消除绕曲，延长机封和轴承寿命， 减震降噪。

  密封：2套机械密封， 独立工作， 双重保护，使用材料时耐腐蚀烧结碳化钨(WCCR),具有极好的机械强度，抗磨损性和耐腐蚀性，飞力专为潜水泵制造

  监控：嵌在定子绕组中的热敏开关能防止电机过热，主轴承配有模拟温度传感器，定子室和接线盒配有泄漏传感器。

  接线盒：接线盒的设计融合了密封和缓冲张力的双重功能。

  辅助设施和设计：大型潜水泵快速安全提升装置。



       技术指标



  根据输送水量的大小分为：小型小流量、中型中等流量和大型大流量三个系列。



  一、小型N泵3085,3102,3127系列



  技术参数



  最大流量 90L/S



  最高扬程 20m



  介质温度 最高40℃(可选配更高温度热水型)



  淹没深度 最深20m



  介质PH值 PH5.5-14



  介质密度 最大1100kg/m3



  安装方式 NP,NS,NT,NZ(代码含义请参考安装图)



  电机参数



  频率 50HZ



  绝缘等级 H(+180℃)



  每小时启动次数 最多30次



  监控设备



  热敏开关打开温度 125



  可选定制



  防爆型设计



  工业型设计



  高温型设计



  定子室泄漏传感器 FLS



  油室泄漏传感器CLS



  表面处理 环氧涂层处理



  锌样机



  电缆选项



  功能特点



  电机：鼠笼式感应电机



  轴; 短轴设计， 可以消除绕曲， 延长机封和轴承寿命， 减震降噪。



  密封：2套机械密封， 独立工作， 双重保护，飞力专为潜水泵制造



  密封磨损保护：



  油室：多功能油室除了润滑密封外，同时也缓和了电机和轴承产生的热量， 并提供额外的泄漏保护



  监控：嵌在定子绕组中的热敏开关能防止电机过热，还可选配定子和油室中的泄漏传感器及外部监控装置。



  接线盒：接线盒的设计融合了密封和缓冲张力的双重功能。



  辅助设施和设计：最佳泵坑设计：能自清洗泵坑设计，可配冲洗阀4901， 详见冲洗阀4901





  二、泵中型N泵3153,3171,3202,3301系列



  技术参数



  最大流量 550L/S



  最高扬程 80m



  介质温度 最高40℃(可选配更高温度热水型)



  淹没深度 最深20m



  介质PH值 PH5.5-14



  介质密度 最大1100kg/m3



  安装方式 NP,NS,NT,NZ(代码含义请参考安装图)



  电机数据



  频率 50HZ



  绝缘等级 H(+180℃)



  每小时启动次数 最多30次



  监控设备



  热敏开关打开温度 125℃



  定子室检查室泄漏传感器 FLS



  可选定制



  防爆型设计(3171,3202,3301)



  工业型设计



  高温型设计



  电缆选项



  功能特点



  电机：鼠笼式感应电机



  冷却系统：湿式安装水冷却，干式安装内置密闭循环冷却系统， 在泵体中， 冷却剂围绕着电机循环散热。



  轴：短轴设计， 可以消除绕曲，延长机封和轴承寿命， 减震降噪。



  密封：2套机械密封， 独立工作， 双重保护，飞力专为潜水泵制造，并且有独特的密封磨损保护技术。



  监控：嵌在定子绕组中的热敏开关能防止电机过热，检查室配有泄漏传感器。



  接线盒：接线盒的设计融合了密封和缓冲张力的双重功能。



  油室：多功能油室除了润滑密封外，同时也缓和了电机和轴承产生的热量， 并提供额外的泄漏保护



  叶轮锁扣;使叶轮的拆卸， 与涡壳缝隙的调整和安装更为简单快捷



  密封单元; 可快速简单装配机更换机封



  辅助设施和设计：最佳泵坑设计：能自清洗泵坑设计，可配冲洗阀4901， 详见冲洗阀4901





  三、水泵大型N泵3231,3306,3312,3356,3400系列



  技术参数



  最大流量 1000L/S



  最高扬程 90m



  介质温度 最高40℃



  淹没深度 最深20m



  介质PH值 PH6-14



  介质密度 最大1100kg/m3



  安装方式



  N3231,3306,3312 NP,NS,NT,NZ(代码含义请参考安装图)



  N3356,3400 NP, NT,NZ(代码含义请参考安装图)



  电机数据



  频率 50HZ



  绝缘等级 H(+180℃)



  每小时启动次数 最多15次



  监控设备



  热敏开关打开温度 140℃



  定子室泄漏传感器 FLS



  接线盒泄漏传感器 FLS



  主轴承模拟温度传感器 PT100



  可选定制



  防爆型设计



  油室泄漏传感器 CLS



  定子模拟温度传感器 PT100



  支撑轴承模拟温度传感器 PT100



  表面处理 环氧涂覆处理



  锌阳极



  电缆选项



  功能特点



  电机：鼠笼式感应电机



  冷却夹套系统：湿式安装水冷却，干式安装内置密闭循环冷却夹套系统， 在泵体中， 冷却剂围绕着电机循环散热。



  轴：短轴设计， 可以消除绕曲，延长机封和轴承寿命， 减震降噪。



  密封：2套机械密封， 独立工作， 双重保护，使用材料时耐腐蚀烧结碳化钨(WCCR),具有极好的机械强度，抗磨损性和耐腐蚀性，飞力专为潜水泵制造



  监控：嵌在定子绕组中的热敏开关能防止电机过热，主轴承配有模拟温度传感器，定子室和接线盒配有泄漏传感器。



  接线盒：接线盒的设计融合了密封和缓冲张力的双重功能。



  辅助设施和设计：大型潜水泵快速安全提升装置



        技术优势



  一、独一无二的叶轮设计

  独特的叶轮设计可以提高整体性能，持续高效，长纤维不会缠绕叶轮，卓越的抗阻塞特性，排除阻塞风险，减少能耗支出，降低服务成本。飞力公司生产的N泵系列具有革命性的水力设计，保证了泵在长期运行过程中高效，可靠及无故障的工作状态。N泵系列从两个方面节省产品生命周期成本，一方面，运行过程中大幅度降低电耗，最大降低电耗可达50%，另一方面，运行过程中少维护或免维护，这是因为：

  -N泵系列是市场上最高效的潜污泵;

  -N泵系列能长期保持高效，即便是在含有大量颗粒和纤维的介质中;

  -N泵系列有着卓越的不堵塞特性，排除了堵塞的风险;

  高效+无堵塞特性也许过于完美，而近10年来，大量的实际应用和实验室测试证明，无论是从效率还是抗堵塞性能来看，N泵比当今世界上任何污水泵都更为优越。

  二、高品质电机和密封

  飞力电机

  -电机是由飞力公司专门为潜水泵设计并制造，而不是那种标准的随处可买到的电机，飞力自行设计的电机保留了很大的安全系数，保证潜水泵能长周期无故障运行。

  -N泵系列的电机是鼠笼式感应电机，定子绕组的绝缘等极为H级180℃，每小时最多可起动30次。

  -新的绝缘树脂滴注工艺，产生的气泡更少，绝缘效果更加完美。定子采用冷收缩方式安装到定子室内，两者之间的完美结合使定子有卓越的传热性能和防转动功能，没有外部的销定螺栓，杜绝了泄漏的可能。

  独特的密封

  PLUG-INTM密封单元提供了完美的装配和快速简单的替换。这项设计在拆卸和装配过程中同时也起到了保护密封环表面的作用。

  独特的密封磨损保护

  SPIN OUTTM,作为铸件的一个组成部分，是一项专利设计，能通过阻挡磨损颗粒进入密封室进而保护外密封，简单而又有效。

          型号意义



   以DWS2-15-55为例

   DWS：无负压（管网叠压）供水设备

   2：两台增压泵，即一用一备。以此类推，三台增压泵为两用一备，四台增压泵为三用一备。

   15：单台水泵额定流量为15吨/小时

   55：额定流量时，能达到的扬程高度55米



        安装方式



NP	NS	NT	NZ
半永久式湿井安装，泵安装时两个导杆安装在出水连撬上。	半永久式自由站立安装，科运输型。带管路或软管接头	立式安装。用于永久性干井或管道安装，吸水和排水管路带法兰接头。	卧式安装。用于永久性干井或管道安装，吸水和排水管路带法兰接头。
