| 材质 | 铸钢 |
|---|---|
| 电压 | 380V |
| 工作温度 | 高温 |
| 功率 | 30KW |
| 规格 | 100mm |
| 级数 | 多级 |
| 流量 | 22m3/h |
| 排出口径 | 100mm |
| 驱动方式 | 电动 |
| 输送介质 | 清水 |
| 吸程 | 2m |
| 吸入口径 | 100mm |
| 性能 | 变频,自动,无泄露,耐磨,耐腐蚀,高压,不阻塞 |
| 扬程 | 500m |
| 用途 | 增压泵 |
| 执行标准 | 国标 |
| 转速 | 900r/min |
| 泵轴位置 | 02 |
| 叶轮数目 | 10 |
| 叶轮结构 | 半开式叶轮 |
| 叶轮吸入方式 | 02 |
| 品牌 | 凯泉 |
| 型号 | DG |
| 质量认证 | ISO9001-2000 |

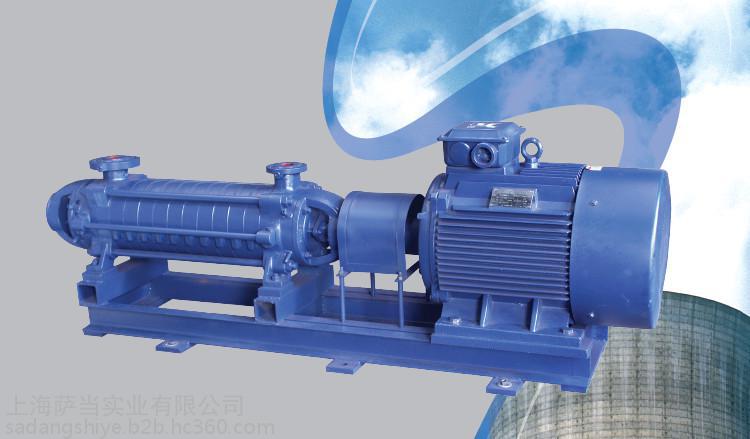

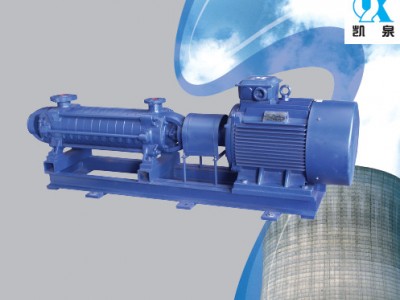

上海凯泉泵业集团有限公司 DG锅炉给水泵 卧式多级离心泵
一、产品总述

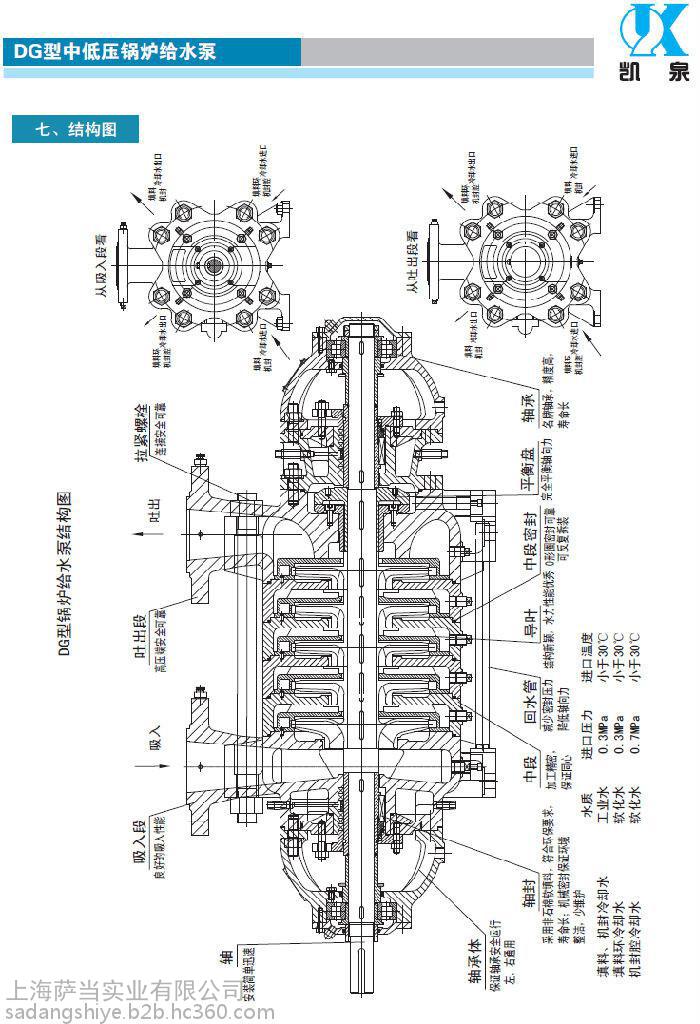

DG 系列锅炉给水泵是我公司根据市场需要而开发的系列产品。本产品为单壳体节段式多级离心泵，地脚支撑，用拉紧螺栓将吸入段、中段和吐出段联结成一体。 具有以下优点： 1：叶轮、导叶等过流部件采用CFD 流场分析技术优化设计，并采用精密铸造，效率高。 2：泵吸入段、中段及吐出段之间的静密封采用金属面密封和“O”形圈双道密封，泵轴封采用高性能苎麻填料或机械密封，安全、可靠。 3：装配填料或者机封处配有双重水冷结构的冷却体，有效阻止热量向轴承方向传递。 4：转子采用静、动两道平衡工序，严格控制转子跳动，泵运行稳定，振动小。 5：轴承采用衬套式安装结构、加大设计，拆装方便承载力强，使用寿命长。 6：轴采用**碳素钢和耐热合金钢经多道热处理工艺，刚度高，稳定性好。 7：采用独特的轴肩定位结构，叶轮定位更加可靠，运行安全。本产品符合GB/T 5657-1995 <<离心泵技术条件(Ⅲ)>>标准。
三、工作条件 转速： 2950 r/min 液体： 清洁水或理化性能类似于水、不含固体颗粒的液体。 液 体 温 度 ： ≤105℃；当介质温度≥80℃，必须外接冷却水冷却。 流量范围： 4～185m /h 3 扬程范围： 46～684 m **高工作压力： 吸入口压力+泵**大压力≤7MPa
四、电动机 Y 系列三相异步电动机： (可根据客户要求配置) 电压：380V 或6KV ；频率：50Hz； 防护等级：IP44 ； 绝缘等级：B ； 安装形式：B3

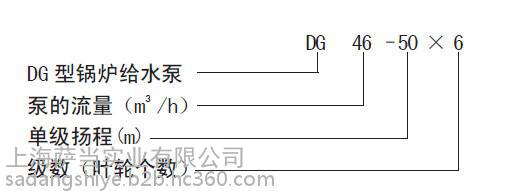

五、型号意义
