| 材质 | 铸铁 |
|---|---|
| 产地 | 上海 |
| 出口压力 | 3Mpa |
| 驱动方式 | 电动 |
| 性能 | 无泄露,耐磨,耐腐蚀 |
| 扬程 | 30（m） |
| 用途 | 隔膜泵 |
| 泵轴位置 | 卧式 |
| 品牌 | 双解泵业 |
| 型号 | DBY-50 |
产品概述

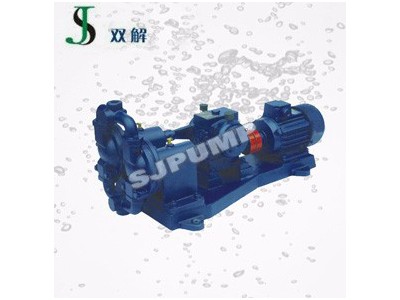

DBY型电动隔膜泵是一种新型的泵种，近年来由于在隔膜材料取得了突破性的进展，国际上越来越多的工业化国家要用此种型式的泵，代替部份离心泵、螺杆泵，来应用于石化、陶瓷、冶金等行业。我厂生产的隔膜泵DBY电动式产品设计均参考美国ABEL公司样机DBY型隔膜泵适用于低压，即出口压力≤3kgf/cm2的场合，材质：铸铁、铝合金、不锈钢。橡胶材质：丁晴、氯丁、聚四氟乙烯。
产品特点
一、不需灌引水，自吸能力达7米以上。
二、通过性能好，直径在1 0毫米以下的颗粒、泥浆等均可以毫不费力地通过。
三、由于隔膜将被输送介质和传动机械件分开，所以介质绝对不会向外泄漏。且泵本身无轴封，使用寿命大大延长。根据不同介质，隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等，可以满足不同用户的要求。
四、泵体介质流经部份，可根据用户要求，分为铸铁、不锈钢、衬胶，电机分为普通式和防爆式两种。
性能参数
| 名 称 | 型 号 | 进出口径(mm) | 流量 | 扬程 | 吸程 | 最大允许通过颗粒φ(mm) | 电机功率(KW) |
| 电 | DBY-10 | 10 | 0.5 | 30 | 1.5 | 1 | 0.37 |
| DBY-15 | 15 | 0.75 | 30 | 1.5 | 1 | 0.37 | |
| DBY-25 | 25 | 3.5 | 30 | 4 | 2.5 | 1.5 | |
| DBY-40 | 40 | 4.5 | 30 | 4 | 4.5 | 2.2 | |
| DBY-50 | 50 | 6.5 | 30 | 4 | 8 | 4 | |
| DBY-65 | 65 | 8 | 30 | 4 | 8 | 4 | |
| DBY-80 | 80 | 16 | 30 | 4 | 10 | 5.5 | |
| DBY-100 | 100 | 20 | 30 | 4 | 10 | 5.5 |
规格一览表
| 型号 | 入口 | 出口 | 连接方式 | 泵体材质 | ||||||||||
| inc | mm | inc | mm | NPT | BSPT | ANSI法兰 | DIN法兰 | 铸铁Z | 铝合金L | 不锈钢B | 塑料En S | 衬胶ZCJ | ||
| DBY-10 | 3/8 | 10 | 3/8 | 10 | ● | ● | - | - | ● | ● | ● | - | - | |
| DBY-15 | 1/2 | 15 | 1/2 | 15 | ● | ● | - | - | ● | ● | ● | - | - | |
| DBY-25 | 1 | 25 | 1 | 25 | ● | ● | - | - | ● | ● | ● | - | ● | |
| DBY-40 | 1? | 40 | 1? | 40 | ● | ● | - | - | ● | ● | ● | - | ● | |
| DBY-50 | 2 | 50 | 2 | 50 | ● | ● | ● | ● | ● | ● | ● | - | ● | |
| DBY-65 | 3 | 80 | 3 | 80 | ● | ● | ● | ● | ● | ● | ● | - | ● | |
使用范围
1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀性液体。
3、可输送较高温度的介质150℃。
4、作为各种压滤机前级送压装置。
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜、果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料粘合剂。
9、各种橡胶、浆乳胶、有机溶剂、填料。
10、用泵为油轮驳船清仓吸取仓内污水及剩油。
11、啤酒花及发酵粉稀浆、糖浆。
备注:本厂DBY电动隔膜泵材质有：铸铁，铸铁衬氟F4膜，铝合金，铝合金衬氟F4膜，普通不锈钢，不锈钢衬F4膜，304不锈钢，304不锈钢衬F46膜，316L不锈钢，316L不锈钢衬F46膜。
