潜油电泵机组的组成

·井下部分:电机、保护器、油气分离器(或进口段）、潜油泵、PSI、电缆、止回阀、泄流阀等。

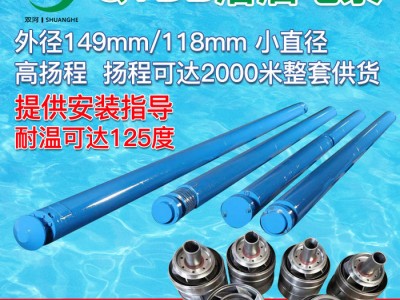

·高扬程特种泵机组井下部分为细长圆柱体结构，长度可达几十米，电机、保护器、油气分离器(或进口段)、高扬程特种泵的轴均用花键套连接，外壳用法兰螺栓连接。

·井上部分:变压器、控制柜(控制站)、接线盒等。

工作原理

·高扬程特种泵机组是将电机、保护器、油气分离器《或进口段)、高扬程特种泵和电缆下入井内，潜油泵与油管、地面管线连接。地面电网电源通过变压器、控制柜、接线盒连接后，经电缆将电能馈送给电机，电机旋转驱动高扬程特种泵将井液提升到地面。

潜油电泵机组供电流程

地面电网→变压器→控制柜→接线盒→电缆→电机

潜油电泵机组抽油流程

·油气分离器(或进口段)→潜油泵→止回阀→泄流阀→油管→井口→输油系统

压力、温度信号传输流程

·压力、温度检测装置(PSI) →电机绕组→ 井下电缆→地面电缆→控制柜中压力、温度传感器组件→地面读数表。

·当潜由电泵机组配有压办、温度检测装置时，可以测量井下压力、温度值，压力、温度检测装置安装于电机的底部。

电机结构特征

·电机主要由定了、转子、结构支承系统，油路循环系统、引线连接系统组成。

·根据电机结构，电机运行产生的温升，必须通过井波散热冷却，因此电机必须潜入井内液面以下，射礼段以上工作，以免损坏机组。

·电机内充满电机油，具有良好的绝缘性和导热性，电机的油路替环系统使电机轴承得到润滑，并将电机中产生的热能传到电机外壳，它的上部止推轴承承受电机转子的自重。

·电机定子绕组采市耐油、耐水、的高温的新型薄膜绕包线，并整体灌注特殊绝缘漆，在油、气、水温度和压力的综合作用下，具有良好的绝缘性能。

·由于制达，运输、安装等多种原因、单节电机制造长度限制在10米以内，大功率电机采用串联结构，按其需要制造成多节电机，相同额定电流的电机可以串接，电机额定功率为各节电机功率之和，额定电压为各节电机电压之和。

工作原理

·电机是驱动泵的动力(原动机)，它一般是两极鼠笼三相异步电动机，当定子三相绕组馈电时，绕组中有三相对称电流通过，在电机气隙内产生一个转速为n=60f/p的旋转磁场，(f: 为频率p:为极对数)，转子为鼠笼式，根据电磁感应原理，转子导条产生感应电势，产生电流，因为载流导体在磁场中受磁力作用，产生电磁转矩，此时电机把从电源取得的电能转换为机械能。

保护器

沉降式保护器的结构特征及工作原理

结构特征

·沉降式保护器由保护器头、机械密封、密封座、壳体、止推轴承、底座、护轴管、沉降管和呼吸管等主要部件组成。它设有两道机械密封，二个沉降室，使电机内腔与井液完全隔离，有较高的可靠性。

工作原理

·保护器安装在分离器和电机之间，保护器通过沉降管与井液连通，由于每个沉降室的上方均有一道机械密封机构，所以保证进入到沉降室的井液只能处在沉降室的下方，不能通过沉降室上方的连通孔流入下级沉降室和电机中，保证了电机内部电机油的清洁度和绝缘性能，同时提供了电机油受热膨胀的路径和容腔，即保证了密封又使机组内外压力平衡。

·设置在沉降室上面的止推轴承装置，用来承受泵及保护器的轴向力。

胶囊式保护器结构特征

·胶囊式保护器由上接头、机械密封座、机械密封、壳体、隔离筒、单向阀、胶囊、护轴管、护轴管座、止推轴承和连接座等组成。它为预注油式结构，其机械密封在电机油中工作，被油保护及润滑，止推轴承可自动调整，胶囊使电机内腔与井液完全隔离，具有较高的可靠性并适于斜井使用。

胶囊式保护器工作原理

胶囊式保护器安装于分离器和电机之间，保护器的止推轴承可以承受泵的轴向力，保护器的胶囊在电机油和井液之间形成了有弹性的隔离层，由于它的调节作用，使得电机在运行和停机时，电机油的热涨、冷缩不会导致井液进入电机内腔。

复合式保护·器的结构特征及工作原理

·复合式保护器由胶囊式保护器和沉降式保护器串接而成。上节为胶囊式保护器、下节为沉降式保护器。

·为提高较大功率电机的可靠性，增加机组的呼吸量，扩大机组在斜井中的使用范围。假设上节胶囊式保护器损坏，下节沉降式保护器继续工作，从而延长了机组的使用寿命。

组合式保护器的结构特征

·这种新型保护器是集国内外各家保护器之所长，采用了保护结构，即:将沉降式保护器和胶囊式保护器分别设计成标准节的形式，便于互换及组合，整体结构“积木式”。

·组合式保护器因采用 “积木式”结构，所以设计了多功能联接座，可以方便拆装、任意组合各种形式的保护器。

·组合式保护器采用了新型止推轴承材料和结构，成为高承载力的保护器。

组合式保护器工作原理

·因组合式保护器是由沉降式标准单元及胶囊式标准单元组合为一体，所以沉降式标准单元与沉降式保护器相同，胶囊式标准单元与胶囊式保护器相同。我公司已定型生产、推广。

潜油电泵结构特征

·泵由上、下泵头、泵轴、泵壳、叶轮、导壳、轴承架及连接系统等组成。

工作原理

·泵为多级串接式离心泵，每一级由一个旋转的叶轮和一个固定的导壳组成，泵潜没在井液中，井液在高速旋转的叶轮上的叶片作用下，经过导壳使井液又进入下一级叶轮，使压力逐级叠加.然后通过油管输送到地面，经井口装置与地面集输系统汇合。

油气分离器结构特征

·它由上下连接头、诱导轮、分离轮、轴等组成。

·当油井中游离气较高，影响泵的正常工作时，在泵的下部应装有油气分离器，使游离气有效分离，进入泵的井液中含气量降低，从而提高泵的性能，使泵处于良好的工作状态。

工作原理(旋转式)

·气体和液体混合物进入分离器后，由于诱导分离轮的作用受到压缩力进入离心部分，受离心力的作用，液体向四周流动进入泵，气体进入套管逸出，使油、气分离。

电缆的组成

·电缆由两部分组成:一为动力电缆，二为引接电缆。动力电缆一般从接线盒到引接电缆，引接电缆从动力电缆到电机。潜油电缆的作用是将地面电能馈送给电机。

电缆的结构

·导体、绝缘层、护套层、热油层及铠装组成。

接线盒

·接线盒的作用是地面电缆和动力电缆的中转站，过样动力电缆中产生的气体(从地层渗入电缆)从接线盒释放，防止气体进入控制柜，起到安全保护作用。

电缆导向滑轮

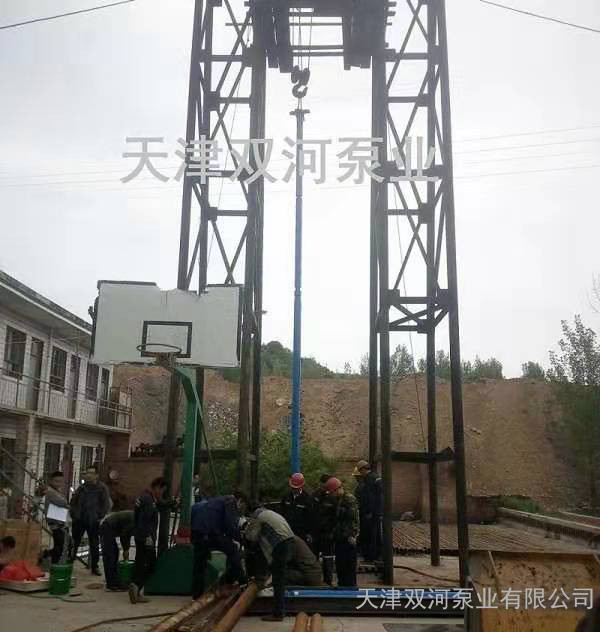

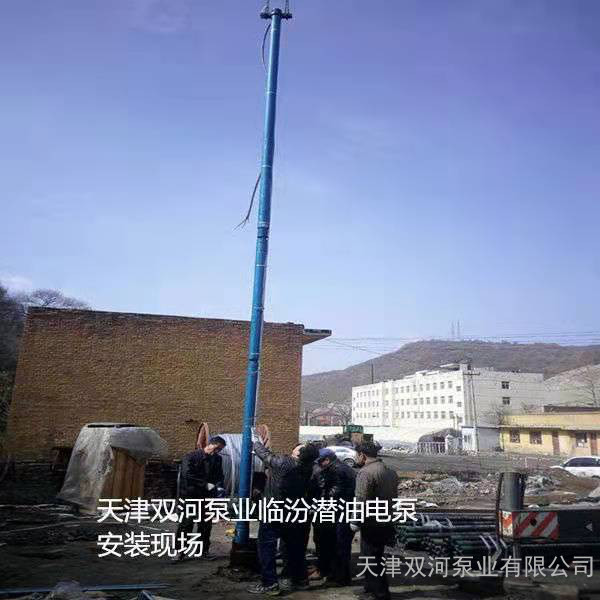

·它在电缆下井、提井操作时使用，引导电缆，便于电缆放入井内或从井内提出。

·使用时将它用链条固定于井架上(高10-20m) ，并保证电缆通过它对准井口顺利操作。

·电泵下井、 提井操作时偶尔发生快速运动或停止，所以滑轮上装有专门的弹簧减震器，起缓冲作用，防止电缆损坏。

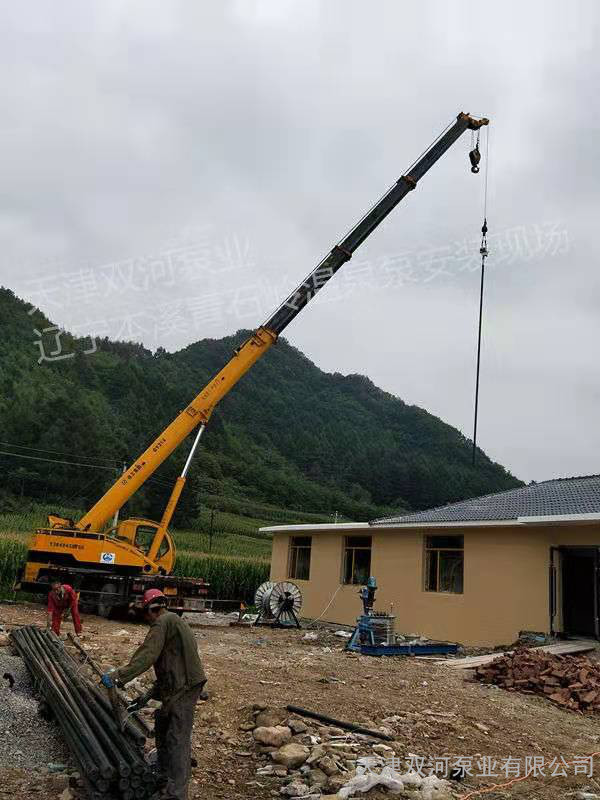

电缆滚筒支架

·电缆滚简支架用于架放电缆用。

·电缆滚简支架必须放在井口附近的平坦地面上，支架必须保证滚简的心轴能轻快转动，便于电泵起、下时收放电缆。

·如有可能，收放电缆适合采用专用电缆车，由电动减速机装置等组成，使滚简转动与作业机起、下 油管保持同步。

电缆卡子

·电缆卡子用于将电泵的动力电缆及引接电缆固定于油管和泵、分离器、保护器上，使电缆不受电缆自重的拉伸，保护电缆。

·电缆卡子为不锈钢材料，耐腐蚀性好。

电缆护罩

·电泵下到井底有几千米，而电泵外径与套管内径之间的间隙很小，稍有不慎**会将电缆碰坏，导致下井失败，为此采用扁电缆护罩，用电缆卡子将它绑扎于机组上，以保护引接电缆。

止回阀、泄流阀(止回阀亦称单流阀)

·止回阀的安装可避免停机时油管内液体倒流，使泵反转，造成电机、电缆或泵损坏。

·泄流阀

·当电泵停止工作后，油管内充满液体，给提升油管工作带来麻烦，为此在止回阀上端装有一个泄流阀并带有个泄流销， 在电泵提井前投一重物砸断泄流销，使液体流入套管，便于提井拆卸油管。

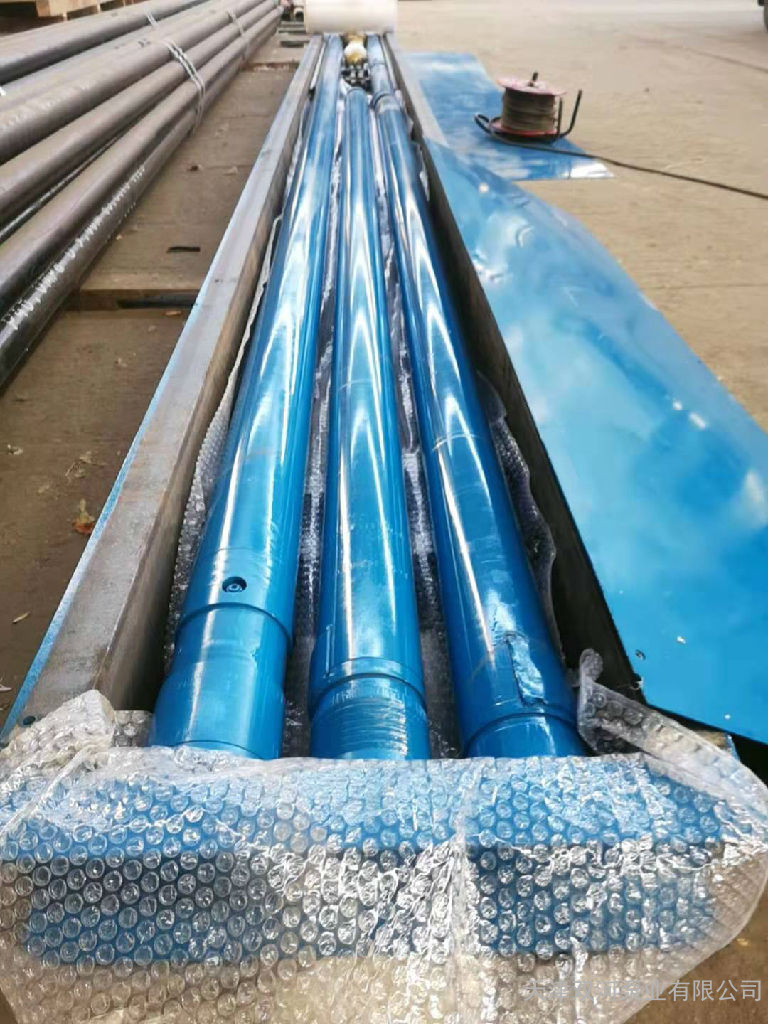

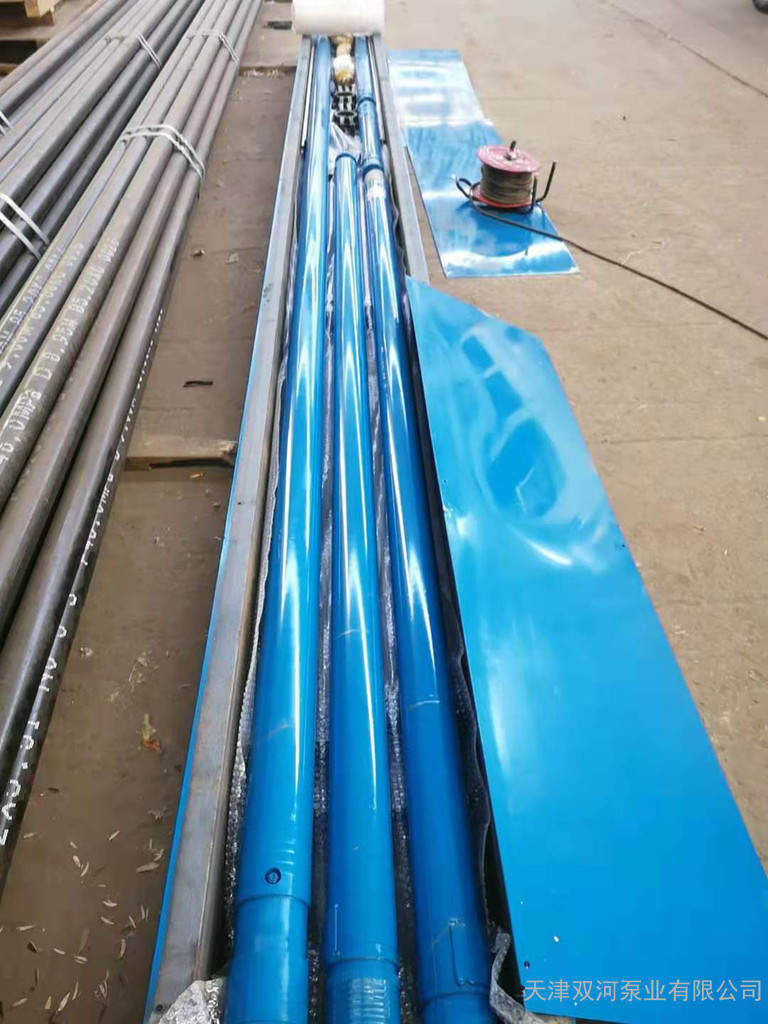

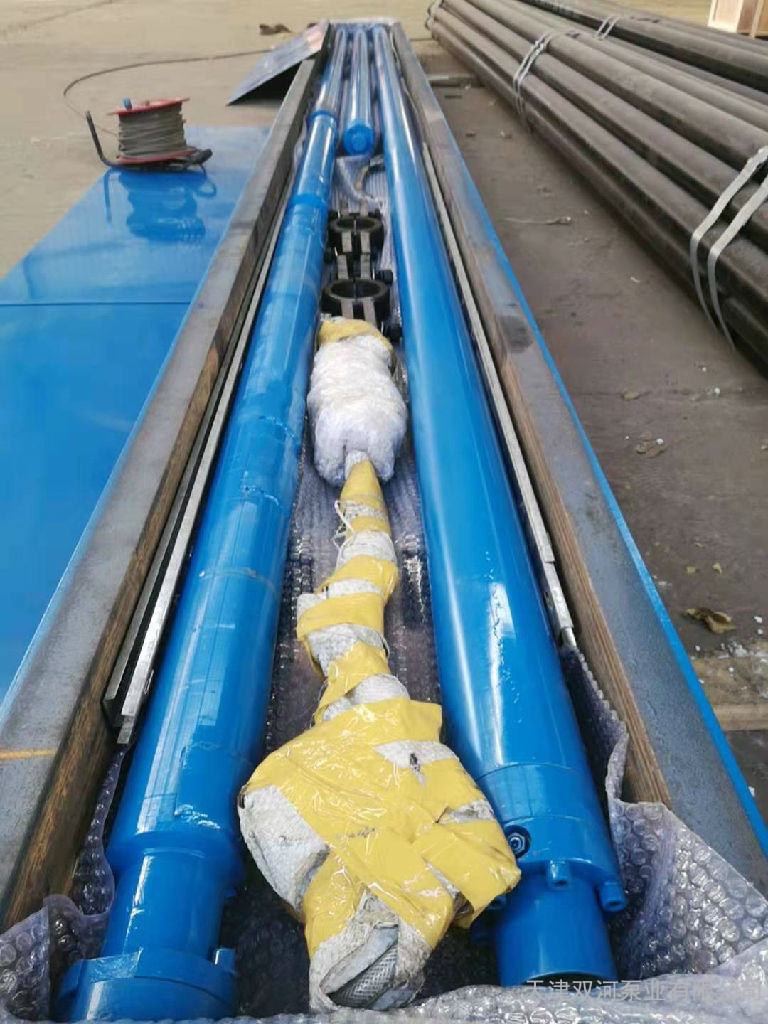

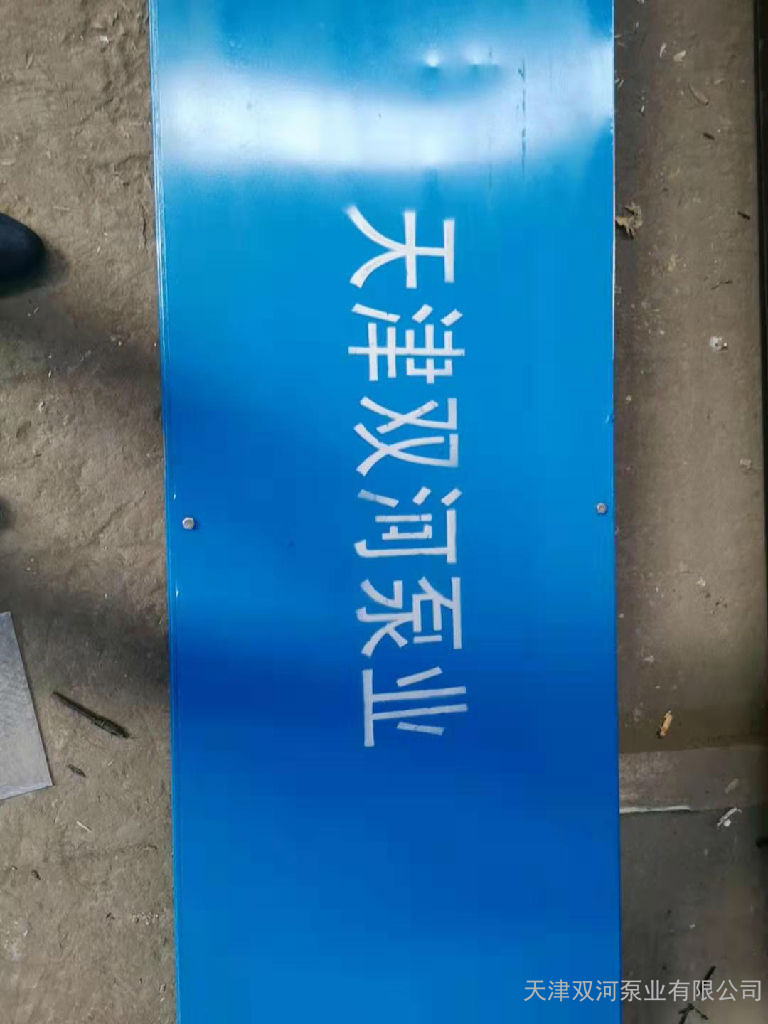

包装箱

·电泵机组及零部件均由钢包装箱和木包装箱进行包装，防止机组在运输中和存储中发生损坏。

其他辅具

·注油泵用于给电机、保护器和压力、温度检测装置注油。

·吊卡用于电泵机组井下部件的吊装。

·电缆打装工具用于电缆卡子的安装。

·接箍电缆护罩用于动力电缆紧固在油管的外壁。

·电缆压接套用于电缆与电缆之间的连接。
