产品介绍

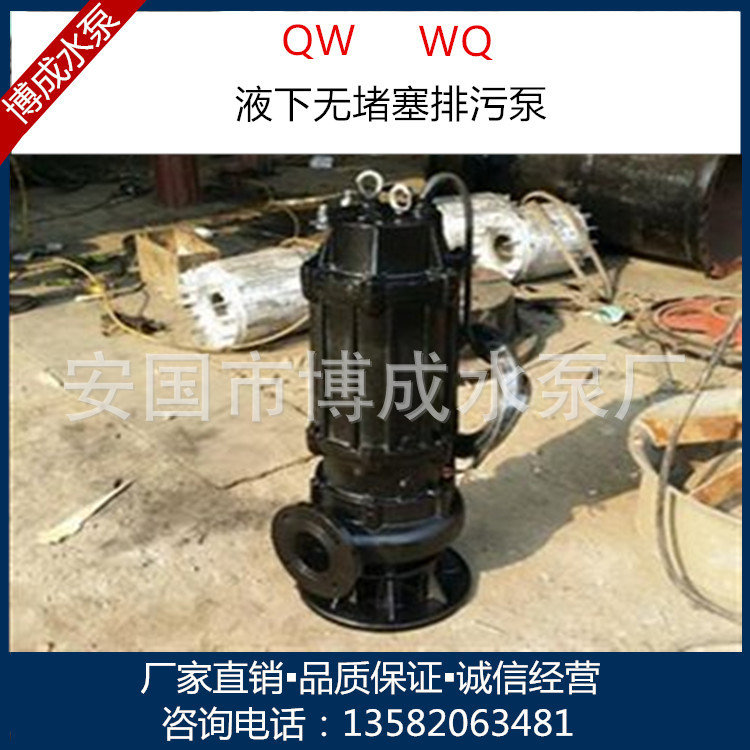

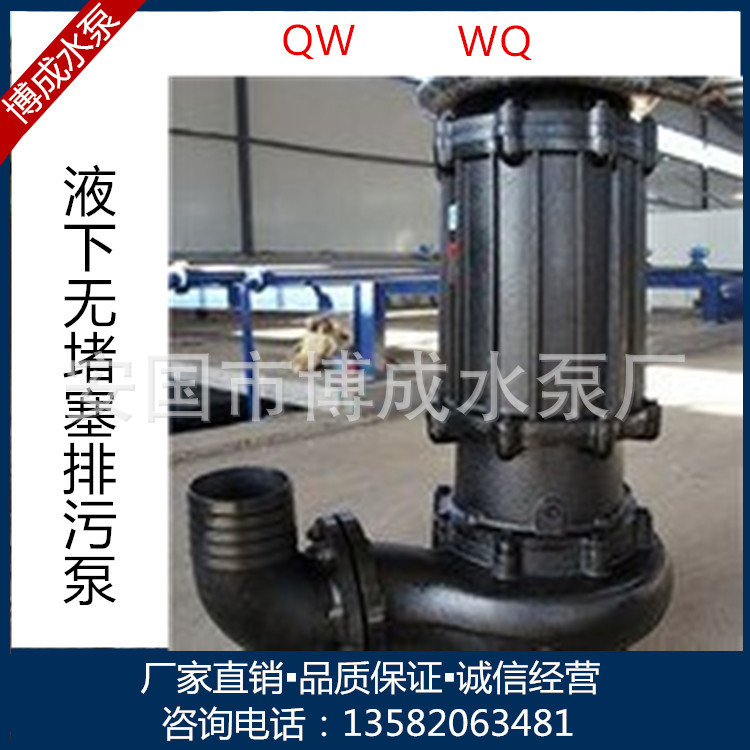

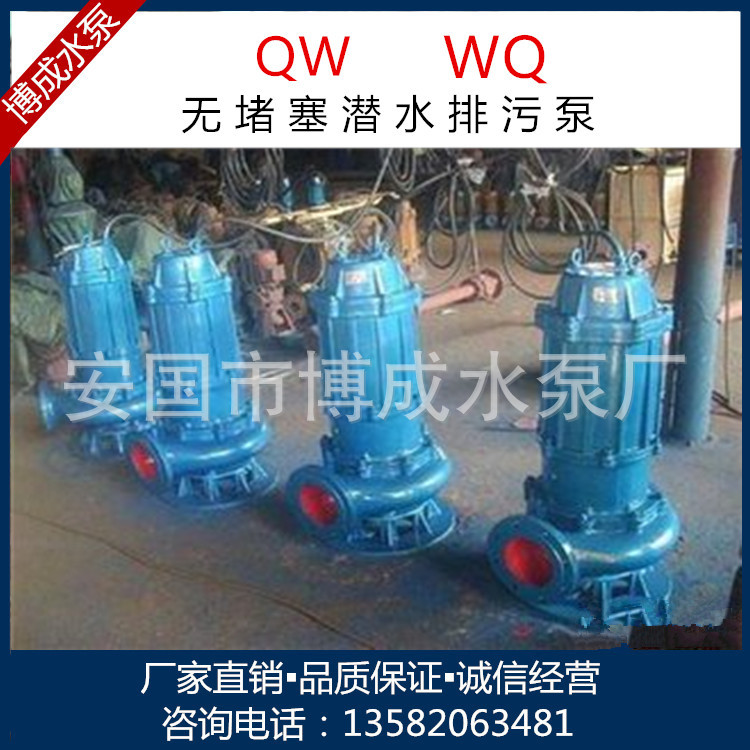

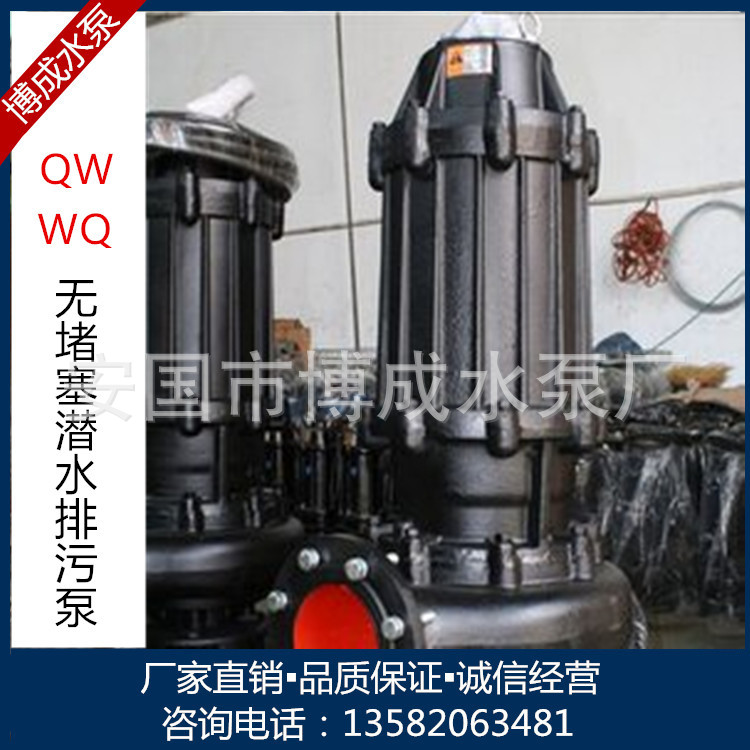

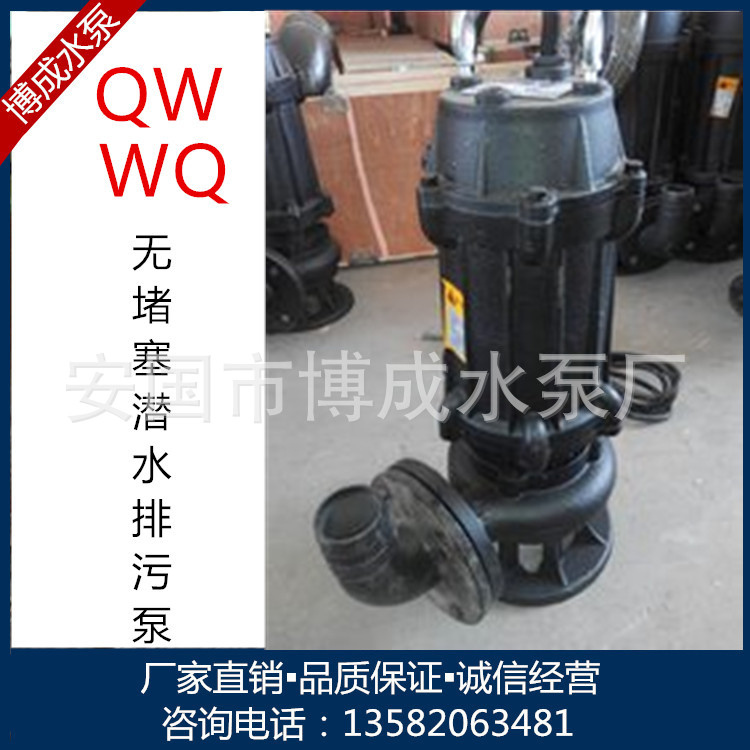

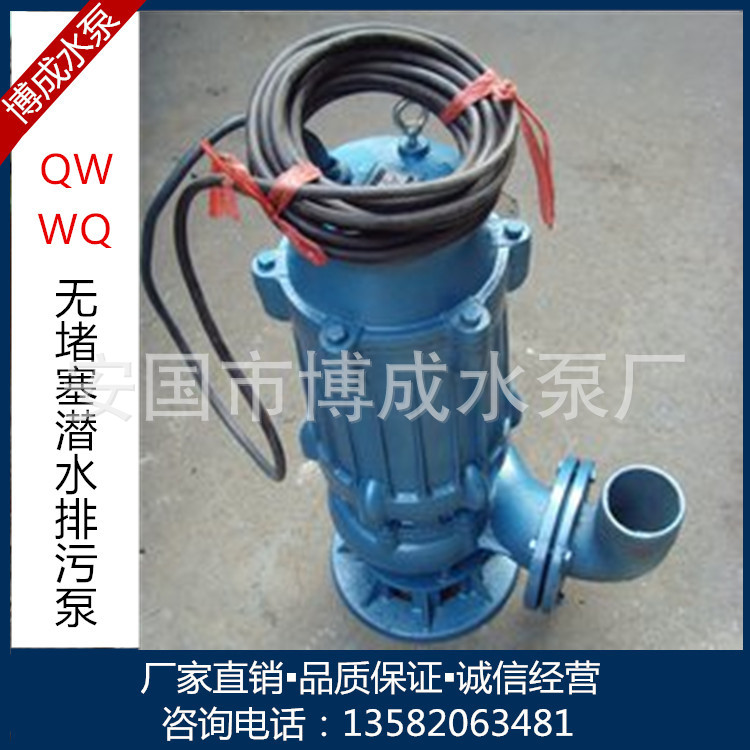

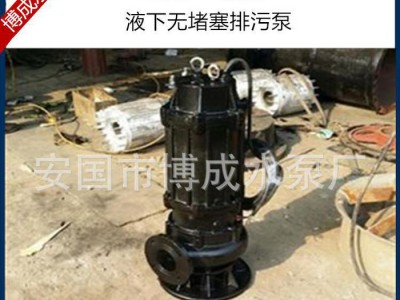

 WQ型无堵塞潜水排排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方便，具有独**果。

    该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维的介质。叶轮与传统叶轮相比，该泵业轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有较高的效率，叶轮经动静平衡实验，使泵在运行中无振动。

    该泵水力性能先进、成熟，产品经测试各项性能指标均达到有关标准规定，产品投放市场后以其独特的功效，可靠的性能，稳定的质量受到广大用户的好评

适用场地

1、工厂商业严重污染废水的排放

2、城市污水处理厂排水站

3、住宅区的污水排水站

4、人防系统排水站

5、医院、宾馆的污水排放

6、市政工程、建筑工地

7、勘探、矿石配套附机

8、农村沼气池农田灌溉

9、自来水厂的给水装置

产品特点

1、采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。

2、设计合理，配套电机合理，效率高，节能效果显著。

3、机械密封采用双道串联密封，材质为硬质耐腐碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。

4、泵结构紧凑，体积小，移动方便，安装简便，无需建泵房，潜入水中即可工作，大大地减少工程造价。

5、泵油室内设有油水探头，当水泵侧机械密封损坏后，水进入油室，探头发出信号，对泵实施保护

6、可根据用户需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行监控，保证泵运行可靠安全

7、双导轨自动耦合安全系统，给泵的安装、维修带来了极大的方便，人可不必为此而进出污水坑。

8、浮球开关可根据所需的水位变化，自动控制泵的停启，无需专人看管。

9、在扬程使用范围内保证电机运行不过载。

10、根据使用场合电机可采用水套式外循环冷却系统，能保证电泵在无水（干式）状态下安全运行。

11、安全方式有固定式自动耦合安装和移动式自由安全二种，可满足不同的使用场合。

WQ型无堵塞潜水排污泵由电机、泵及机械密封三部分组成，属机电一体化产品，电机及泵共轴，结构紧凑。配备多种保护装置，使得泵运行安全可靠。

其主要部件作用如下：

     信号线1：配备全保水泵控制柜，对泵实行全方位保护，包括漏水、断相、短路、过热、电机过载等项目。

     电机定子8：采用B级或F级绝缘。

     漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。

     机械密封13:7.5kW及以下，采用双端面机封；11kW及以上采用两个单端面机封串联，选用新型硬质腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。

叶轮17：叶轮为双流道结构，具有很强的通过能力，能够通过的物料及纤维垃圾，减少堵塞、缠绕的故障。

泵体15：涡壳式压出室，提供泵效率

密封环18：装在泵体口环处，当叶轮因运转而时口环处磨损，可更换密封环，以保证泵以**效率运行（用在90kW以上的泵）。

1、自动耦合式安装系统

   适用于长期固定的使用场合，具有安装快捷，检测、维修方便等优点。该系统使用特质的底座，固定在污水坑的底部，与出水管连结好，在池顶安装好配套的支承块，用导杆使二者相连，水泵与特定支架连结好，沿导杆下滑到达底座，与其自动耦合、密封，而提升时则自动脱落。

2、移动式安装系统

   它以支架支承，接上出水软管即可工作，这种方式主要应用于救急、维修施工或需频繁改变工作场合的需要。
