MK2

OceanPack水下CO2探头 MK2 – 300m/3000m

配备LI-COR® LI-840x专业红外双波长光学二氧化碳分析仪，包括自动校零（漂移补偿），内部带校准模块，可以通过外部标气手动进行校准（可选配外部气体连接头SWAGELOK）;

量程: 0…3000 ppm CO2; 0…80 ppt H2O

可以配置饱和度高达30%

分辨率: 0.01ppm CO2; 0.001 ppt H2O

总精度:<1%

数据采集器:内置NetDI®采集器系统

存储：工业级SD卡

串口：RS-232 通信和传输数据

可选 RS-485 5000m线缆

可选6个RS-232/485 接口

模拟输入: 可选16位 – 8通道ADC

采样频率:1Hz – 可调

信号输出: 4-20mA, 0-5V, 请注明

数据协议: NMEA-0183 ASCII

供电: 12-30V DC,

15W (预热), < 10W 正常

校准: 自动校零

防生物附着: 特殊的防护盖有效防止生物附着，硅膜能有效降低生物附着

操作深度: 300m.

外壳: 钛金属 Ø168 x 390mm

质量: 空气中约11 kg,

海水中大约1kg

OceanPack水下CH4探头-300m

配备专业红外双波长光学甲烷分析仪，包括自动校零（漂移补偿），内部带校准模块，可以通过外部标气手动进行校准（可选配外部气体连接头SWAGELOK）;

量程: 0…5000 ppm CH4

可配置达100% 饱和度

分辨率: 0.1ppm

总体精度: ±2%

采样频率:1Hz – 可调

供电: 9-30V, 12W (预热),< 8W 正常

:内置NetDI®采集器系统

存储：工业级SD卡

串口：RS-232 通信和传输数据

可选 RS-485 5000m线缆

可选6个RS-232/485 接口

模拟输入: 可选16位 – 8通道ADC

采样频率:1Hz – 可调

信号输出: 4-20mA, 0-5V, 请注明

数据协议: NMEA-0183 ASCII

防生物附着: 特殊的防护盖及硅膜有效防止生物附着

操作深度: 300m.

外壳: 钛金属 Ø168 x 390mm

质量: 空气中约11 kg,

海水中大约1kg

水下NetDI数据采集器(浅水版)

高速数据采集器

工作深度: 300m

处理器: ARM Cortex, 1GHz, 512MB

存储: 8 GB micro-SD闪存卡

支持32GB

模拟信号: 下列任选

串口: 4 x RS232/485 (可扩展)

USB接口: 2 x USB 2.0 Host/Client

LAN 接口: 10/100MBit TCP/IP

外壳: 钛金属 Ø168 x 400mm

供电: 9-32V DC 待机1.5W，正常 2.5W

操作温度: -25°C … +70°C

接口: 5 SubConn MCBH-5钛金属

所有探头均会做好与采集器的连接

OceanLine XS CTD/OG探头

高精度标准化海洋多参数探头，安装在ROV上。

接口: RS232 (可选 RS485)

外壳: 钛金属 ᴓ48 x 450mm 包括探针

供电: 9…15V, 30mA

压力: 600Bar (6000m)

分辨率: 20 Bit (有效位数 16Bit) – 4 通道

C导电率量程: 0...70 mS/cm

C导电率精度: ±0.003 mS/cm

C导电率分辨率: 0.001 mS/cm

盐度: 通过UNESCO公式计算

T温度量程: -2... +36 °C

T温度精度: ±0.002 °C

T温度分辨率: 0.001 °C

D压力量程: 6000dBar

D压力精度: ±0.1% FS

D压力分辨率: 0.002 % FS

PAH Sensor

紫外荧光PAH探头

荧光探头 (激发波长254nm, 吸收波长360nm) 测量多环芳烃，原油，燃油等等。氙闪光/紫外二极管探测器，纳米涂料有效防止生物附着。

量程 1: 0.1 … 50/500 μg/l 自动量程

量程2: 0.1 … 500/5000 μg/l 自动量程

检测限: 0.3ppb (量程 1), 0.5ppb (量程2)

外壳: 钛金属 Ø68mm x 311mm, 2.7kg

接口 : RS232 + 模拟信号0-5V + 4-20mA

供电 : 12…26V 230mA @12V

压力: 30 Bar / 300m (可选 600 Bar)

防止生物附着: 纳米涂层 (有效隔绝生物膜，水中油)

注意:

- 折合油类的计算范围约为.: 0..200 mg/l

- 量程1或2必须提前预定

锂电池XL: 25.2V, 140Ah, 300m

具有高性能的可充电锂电池组件，钛金属外壳可以有效防止海水腐蚀。可选DC/DC 变换器; SmartBMS™ 系统输出电池数据或电磁电容小等等

额定电压: 25.2V

额定电容: 140.4Ah

额定功率: 3538Wh

电流: 7A (可达50A)

电压: 17.5V

推荐21.0V电压，使用寿命长

充电电压: 29.4V

充电次数: typ. 500

外壳: 钛金属

尺寸: Ø168mm x L612mm (不包含接头)

质量:空气中约26.5kg，水中约12 kg

工作深度: 300m

工作温度.: -20 …+55°C (电池温度 +60°C)

充电温度.: 0 …+45°C (不要在 0°C以下充电)

存储温度: -20 …+60°C (推荐: +5 …+20°C)

在电量还有50..80%时存储，每3到6个月充电一次

接头: SubConn® BH-4F

注意: 9级危险物品

锂电池充电器SmartCharger™ 300W

自动高功率锂电池充电器，内置微型处理器，可为特殊要求进行重新设计。输出功率可以根据连接的仪器进行调整。

输入电压: 100Vac … 230Vac, 50/60Hz

效率: 86% @230Vac

控制要素:无，*自动

电池检修: “Reset”功能对内部电池进行充电

电池接口: SubConn® 防水电缆 IL-4M

外壳: 金属, IP65防水

冷却:被动

尺寸及质量: 195 x 245 x 70mm (WxDxH), 3.2kg

使用温度.: -30 … +40°C

温度> +40°C 时降低充电效率

认证: CE, WEE 2002/96/EG

包括230VAC电源线和仪器充电线

注意:

- 高电流充电需要大功率电子元件，缆线，电线和接头

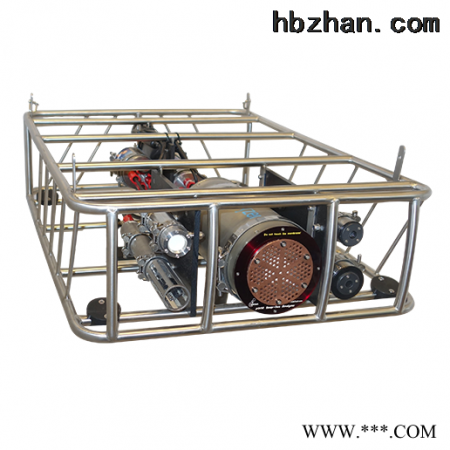

ROV 框架 (不锈钢)/OG

不锈钢材质，抗腐蚀

*设计可以安装多个探头、数据采集器、电池、照明等等。

高度: 250mm (待定)

底部尺寸: 600x800mm (待定)

质量: 20kg (待定) 不包括固定架

材质: 不锈钢，DIN 1.4571, AISI 316Ti

包括一套固定支架

Data Server

OceanView™ 数据服务器 (户外笔记本)/OG

Windows®系统笔记本. RS-232 端口连接仪器 (e.g. USB 转换器,可选 RS-485)

115VAC/230Vac or 12/24Vdc

安装Windows OceanView™ 基础软件，可用于:

• NMEA-0183 数据协议

• 在线实时数据采集

• 可配置图形数据或数据表格显示界面

• 时序数据显示

• 探头在线诊断

•查看历史数据

• ASCII数据文件采集

• 文件拷贝及打印

数据采集程序,在Windows® PC上运行(.NET 框架)

- SmartDI NMEA数据协议

- 各种各样的传感器接口: ADC模块, GPS, HydroC, TriOS PAH；- 图形化时间序列；- 数据表 ；- 刷新历史数据；- 自动搜索传感器；- 支持USB转换器；- ASCII 数据文件记录；- 虚拟通道；- 公式解析器 ；- 屏幕拷贝问价+打印机输出；- 下载数据记录仪文件
