材质	铸铁
产地	浙江
工作温度	常温
功率	0.75（w）
进出口径	25mm
流量	0.8（m3/h）
排出压力	0.6-1.2（Mpa）
驱动方式	电动
适用范围	油泵,循环,输送,润滑,冷却,管道冲洗,倒灌
输送介质	杂质泵
性能	无泄露
扬程	60
用途	管道泵
转速	960（r/m）
泵轴位置	卧式
蚀余量	5
品牌	文都
型号	G20-1
最大出口压力类型	低压泵(Pd≤4MPa)
叶片式泵壳体型式	中开式

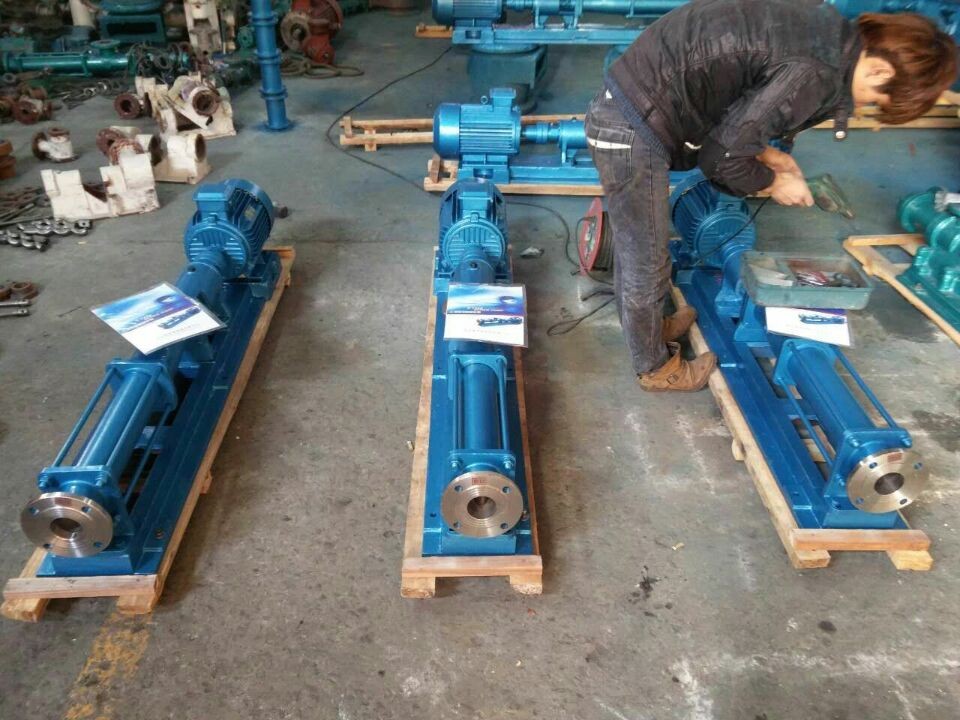

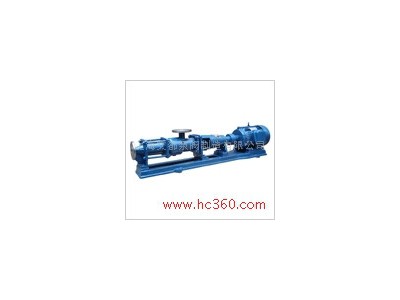

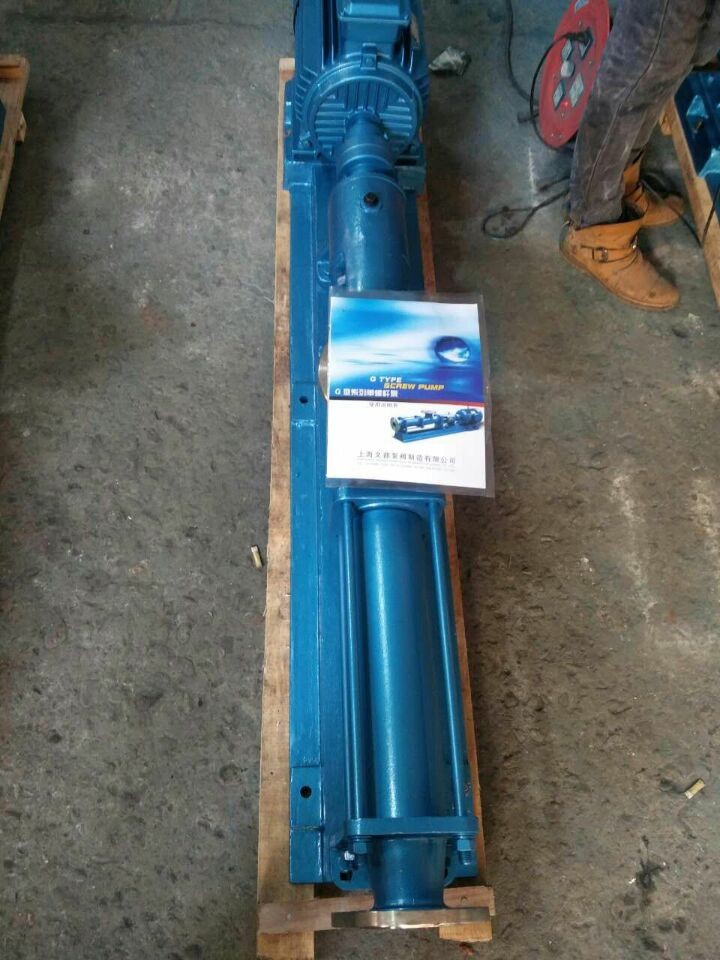

G型单螺杆泵

一、产品概述：
?? G型单螺杆泵是按迥转啮合容积式原理工作的新型泵种。主要工作部件是偏 心螺杆（转子）和固定的衬套（定子）。
?? 由于该二部件的特殊几何开头分别 形成单独的密封容腔。介质由轴向均匀推行流动。内部流速代低，容积保持 不变。压力稳定,因而不会产品涡流和搅动。每级泵的输出压力为0.6Mpa,扬程60m（清水），自吸高度一般在6m，适用于输送介质温度80℃以下（特殊要求可达150℃）。
?? 因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特点。其流量与转速成正比。
?? 传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。
?? 这种泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。

二、型号意义：

例如: FG35-1
??? F-表示泵体和内零件材料全部为不锈钢
??? 无字母泵体为铸铁,其内部零件材料为不锈钢
??? G-系列单螺杆泵
??? 35-螺杆名义直径
??? 1-表示一

三、G型单螺杆泵性能参数表：

型号(Type)	转速(r/min)	流量(m3/h)	压力(MPa)	电机功率(KW)	扬程(m)	进口(mm)	出口(mm)
G20-1	960	0.8	0.6	0.75	60	Dy25	Dy25
G25-1	960	2	0.6	1.5	60	Dy32	Dy25
G25-2	960	2	1.2	2.2	120	Dy32	Dy25
G30-1	960	5	0.6	2.2	60	Dy50	Dy40
G30-2	960	5	1.2	3	120	Dy50	Dy40
G35-1	960	8	0.6	3	60	Dy65	Dy50
G35-2	960	8	1.2	4	120	Dy65	Dy50
G40-1	960	12	0.6	4	60	Dy80	Dy65
G40-2	960	12	1.2	5.5	120	Dy80	Dy65
G50-1	960	20	0.6	5.5	60	Dy100	Dy80
G50-2	960	20	1.2	7.5	120	Dy100	Dy80
G60-1	960	30	0.6	11	60	Dy125	Dy100
G60-2	960	30	1.2	15	120	Dy125	Dy100
G70-1	720	45	0.6	11	60	Dy150	Dy125
G70-2	720	45	1.2	18.5	120	Dy150	Dy125
G85-1	720	65	0.6	15	60	Dy150	Dy150
G105-1	500	100	0.6	22	60	Dy200	Dy200
