产地 | 上海 |
---|---|
出口压力 | 7 |
工作压力 | 7mpa |
功率 | 0 |
规格 | 工程塑料材质-丁青隔膜片,工程塑料材质-四氟隔膜片,工程塑料材质-F46隔膜片 |
空气消耗量 | 0-3m |
流量 | 0-12 |
驱动方式 | 气动 |
吸程 | 0-3m |
性能 | 不阻塞,耐腐蚀,耐磨,卫生,无泄露 |
扬程 | 50 |
用途 | 化工泵,流程泵,排污泵,屏蔽泵,试压泵,污水泵,杂质泵,增压泵 |
最大供气压力 | 0-7MPA |
允许颗粒值 | 0-10mm |
品牌 | 光明 |
型号 | QBK-50 |

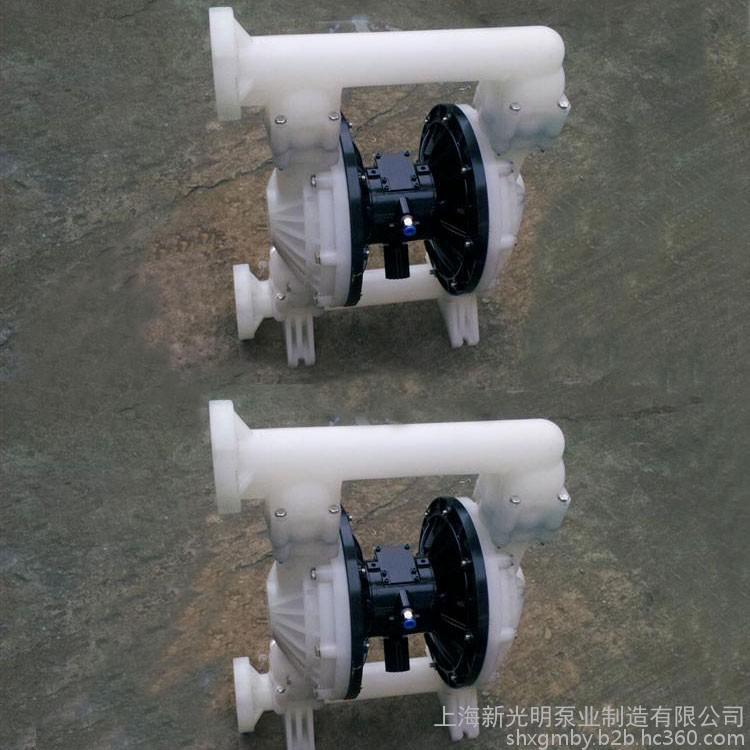

QBK工程塑料气动隔膜泵产品概述:
引进美国先进技术,并结合多年生产经验,开发出了QBK新型隔膜泵系列产品。该产品解决了QBY型传统隔膜泵最大的结构缺陷(外置配气阀,容易死机,而且配气阀使用寿命短),QBK型使用内置配气阀,真正实现了永不死机,且结构紧凑,使用寿命长,维修方便,并在性能上远远超越了老式隔膜泵。为了方便使用老式泵的用户轻松改用新型泵,本公司在设计方面让QBK新型泵安装尺寸与QBY完全吻合,用户无需改动管道和基础即可使用,很好解决了老式泵到新型泵更新换代的使用问题。我们们相信在不久的将来,新型泵一定会代替老式泵,成为隔膜泵的主流。
QBK新型隔膜泵既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点:
1、不需灌引水,吸程高达5m,扬程70m,出口压力≧6bar;
2、流动宽敞,通过性能好,允许通过最大颗粒直径过10mm。抽送泥浆、杂质时,对泵磨损甚微;
3、扬程、流量可通过气阀开度实现无级调节(气压调节在1~7bar之间);
4、该泵无旋转部件,没有轴封,隔膜把抽送的介质与泵的运动部件完全隔开,所输送的介质不会身外泄漏。所以抽送有毒、易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全;
5、不必用电,在易燃、易爆场所使用安全可靠;
6、可以浸没在介质中工作;
7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏,一旦超负荷,泵会自动停机,具有自我保护性能,当负荷恢复正常后,又能自动启动运行;
8、结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
9、可输送较粘的液体(粘度在1万厘泊以下);
10、无须用油润滑,即使空转,对泵也无任何影响,这是该泵最大优点。
注:在使用QBK气动隔膜泵是,要安装空气过滤器,以滤去压缩空气中的水分,并在泵的出口安装压力表,避免压力过高损害泵,在泵不工作时应及时清洗泵,避免因凝固损坏泵。
气动隔膜泵使用注意事项
1.本泵振动极其轻微,一般情况可不装底脚螺栓。
2.如压缩空气有脏物进入,将会影响泵的正常启动,建议用户加装气动三联件。
3.在抽吸易冻结的介质时,应在泵的进口处装阀门,当停止用泵时,先将该阀关闭,然后再开泵数分钟,将泵体介质排净为止以免造成下次开泵困难。
更换隔膜时,须将泵内腕连杆,铅套清洗干净,并不要损坏白色四氟密封圈,按原样装好,即可使用。
型号 | 流量 | 扬程 | 出口压力 | 吸程 | 最大允 | 最大供气 | 最大供气 | 材料 | |||
铝合金 | 不锈钢 | 铸造铁 | 增强聚丙烯 | ||||||||
QBK-10 | 0~0.8 | 0~50 | 6 | 5 | 1 | 7 | 0.3 | ★ | ★ | ★ | ★ |
QBK-15 | 0~1 | 0~50 | 6 | 5 | 1 | 7 | 0.3 | ★ | ★ | ★ | ★ |
QBK-25 | 0~2.4 | 0~50 | 6 | 7 | 2.5 | 7 | 0.6 | ★ | ★ | ★ | ★ |
QBK-40 | 0~8 | 0~50 | 6 | 7 | 4.5 | 7 | 0.6 | ★ | ★ | ★ | ★ |
QBK-50 | 0~12 | 0~50 | 6 | 7 | 8 | 7 | 0.9 | ★ | ★ | ★ | / |
QBK-65 | 0~16 | 0~50 | 6 | 7 | 8 | 7 | 0.9 | ★ | ★ | ★ | / |
QBK-80 | 0~24 | 0~50 | 6 | 7 | 10 | 7 | 1.5 | ★ | ★ | ★ | / |
QBK-100 | 0~30 | 0~50 | 6 | 7 | 10 | 7 | 1.5 | ★ | ★ | ★ | / |
