| 材质 | 不锈钢 |
|---|---|
| 额定流量 | 0 |
| 介质温度范围 | 0 |
| 排气压力 | 0 |
| 驱动方式 | 气动 |
| 扬程 | 0 |
| 轴功率 | 0 |
| 转速 | 0 |
| 分类 | 空气型 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 单级 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | HASKEL |
| 型号 | 多款供应 |
| 加工定制 | 否 |

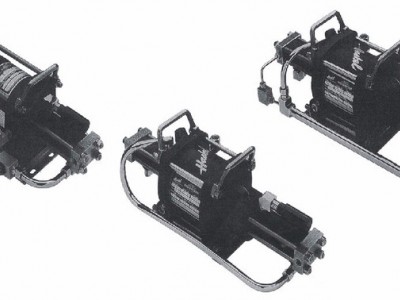

Haskel气动气体增压泵/气动增压泵、氮气增压系统
Haskel 气动气体增压泵由通过连接杆与小面积气体活塞 直接相连的空气驱动往复式大面积活塞构成。 在每一个气体腔端盖中都包含输入、输出单向阀，空气 驱动部分包含有循环轴和导向阀。当通入驱动气体时， 二者提供连续往复运动。 Haskel 气动气体增压泵中气体压缩腔与空气驱动 腔的分离是由三级动态密封装置提供的。两腔之间的部 分与空气相通。这种设计可以保证被压缩气体不被驱动 气体污染。 Haskel气动气体增压泵充分利用驱动气体在做成 冷却剂通入气动气体增压泵自带的热交换器，用来冷却 高压输出气体和气动气体增压泵的钢套。这种做法不仅 可以保证高压输出气体和增压装置的温度在20度的附 功后温度显著降低的特点，将排出的低温驱动气体作为近， 还避免了使用电动冷却装置的强烈噪音。 平均可用温度为115℃（240℉） | Haskel气动气体增压泵正常工作的温度范围 HasKel气动气体增压泵由空气驱动和气体压 缩两部分构成。 空气驱动部分 既然室外温度决定了空气和气体密封件和 其它静态零件的温度，那么就一定要考虑 室外温度情况。标准空气驱动部分的可靠 工作温度范围是-4℃到+65℃（25℉到 150℉）。温度过低，会增大空气或气体 的泄漏量，降低工作效率；温度过高，会 降低密封件的寿命。 气体压缩部分 低温通常对气体压缩部分的标准零件和 密封件的工作没有影响。压缩过程中产生 的热量有助于平衡低温环境此部分最高。 |
1、气体驱动–––––– 无需电力
2、无需气线润滑
3、无碳氢化合物–––––– 驱动气体与被压缩气体完全分离
4、压力可达到39,000psi(2690bar)
5、多种型号
6、内置冷却装置
7、可用于组建标准系统和用户系统
8、适用于绝大多数气体
.jpg)
Haskel气动气体增压泵可传输和压缩的气体 |
1．氮气（N2） 7．氩气（Ar） 12．甲烷（CH4） 2．氦气（He） 8．六氟华硫（SF6） 13．乙烯 3．医院呼吸气体 9．氧气—最高安全工作 14．重氢（D2） 4．氧化氮 压力为345bar（5000psi） 15．液化石油天然气 5．二氧化氮 10．一氧化碳（CO） 16．天然气（CH4）-—常含 6．氖气（Ne） 11．氢气 有大部分 |
对于标号10-16的气体，Haskel增压器要工作在安全和通风良好的环境中，同时排放气体要通入可控制的环境中。
液化气体（丙烷、CO2、N2O等）可以气体或液体的形式被压缩。欲知详细信息，请致电馨予公司。
Haskel气动气体增压泵因为清洁而著称。它可以没有任何危险的处理纯净气体，如氧气。（如有特殊净化要求，请致电馨予公司。）
.jpg)
.jpg)
AG系列
型号 | 最大增压比时气体入口压力（psi） | 最大增压比时气体出口压力（psi） | 静态出口 压力公式 | 排量/循环 立方英寸 | 最小气体入口压力 最大气体出口压力 最大增压比 |
AG-15 |
2250 |
2250 |
15 Pa |
6.2 | 3.5 bar（50 psi） 155 bar (2250 psi) 20:1 |
AG-30 |
4500 |
4500 |
30 Pa |
3.1 | 7 bar（100 psi） 310 bar (4000 psi) 25:1 |
AG-62 |
9000 |
9000 |
60 Pa |
3.1 | 14 bar（200 psi） 620 bar (9000 psi) 25:1 |
AG-75 |
11250 |
11250 |
75 Pa |
1.2 | 17 bar（250 psi） 775 bar (11250 psi) 25:1 |
AG-152 | 20000 |
20000 |
150 Pa |
1.2 | 17 bar（250 psi） 1380 bar (20000 psi) 25:1 |
AG-233 |
22500 |
22500 |
225 Pa |
1.2 | 17 bar（250 psi） 1380 bar (22500 psi) 25:1 |
AG-303 |
39000 |
39000 |
300 Pa |
0.89 | 34 bar（500 psi） 2690 bar (39000 psi) 20:1 |
AGD-1.5 |
300 |
300 |
1.5 Pa+Ps |
60 | ATM 20.7 bar(300 psi) 10:1 |
AGD-4 |
1250 |
1250 |
4 Pa+Ps |
19.3 | ATM(1/4ATMAGT-4) 86.2 bar(1250 psi) 10:1(100:1AGT-4) |
AGD-7 |
2500 |
2500 | 7 Pa+Ps |
26.4 | 1.7 bar（25 psi） 172 bar (2500 psi) 20:1 |
AGD-15 |
5000 |
5000 | 15 Pa+Ps |
12.4 | 3.5 bar（50 psi） 345 bar (5000 psi) 20:1 |
AGD-30 |
9000 |
9000 | 30 Pa+Ps |
6.2 | 7 bar（100 psi） 620 bar (9000 psi) 25:1 |
AGD-32 |
5000 |
5000 | 30 Pa+Ps |
12.4 | 3.5 bar（50 psi） 310 bar (4500 psi) 20:1 |
AGD-62 |
9000 |
9000 |
60 Pa+Ps |
6.2 | 14 bar（200 psi） 620 bar (9000 psi) 25:1 |
AGD-75 |
20000 |
20000 |
75 Pa+Ps |
2.4 | 17 bar（250 psi） 1380 bar (20000 psi) 25:1 |
AGD-152H |
25000 |
25000 |
150 Pa+Ps |
2.4 | 17 bar（250 psi） 1724 bar (25000 psi) 25:1 |
AGT-4 |
1250 |
1250 |
4 Pa+Ps |
10 | 1/4ATM 86.2 bar(1250 psi) 100:1 |
AGT-7/15 | (1)6 pa to 2500 (3)5000 |
5000 |
15 Pa+2 Ps |
13.2 | 1.7 bar（25 psi） 276 bar (4000 psi) 50:1 |
AGT-7/30 | (1)2 pa to 2500 (3)5000 |
9000 |
30 Pa+4 Ps |
13.2 | 1.7 bar（25 psi） 379 bar (5500 psi) 100:1 |
AGT-15/30 |
(1)15 pa to 2500 |
9000 |
30 Pa+2 Ps |
6.2 | 3.5 bar（50 psi） 586 bar (8500 psi) 50:1 |
AGT-32/62 |
(1)30 pa to 2500 |
9000 |
60 Pa+2 Ps |
6.2 | 7 bar（100 psi） 621 bar (9000 psi) 50:1 |
AGT-15/75 |
(1)3.5 pa to 5000 |
20000 |
75 Pa+5 Ps |
6.2 | 3.5 bar（50 psi） 897 bar (13000 psi) 100:1 |
注：Ps=气体入口压力 Pa=驱动气源压力 Po=气体出口压力 1bar≈14.5psi 1m3/分钟≈35.31立方英尺/分钟
AGT系列
型号 | 最大增压比时气体入口压力（psi） | 最大增压比时气体出口压力（psi） | 静态出口 压力公式 | 排量/循环 立方英寸 | 最小气体入口压力 最大气体出口压力 最大增压比 |
AGT-30/75 |
(1)20 Pa to 9000 |
20000 |
75 Pa+2.5 Ps |
3.1 | 7 bar (100 psi) 1103 bar(16,000 psi) 60:1 |
AGT-32/152H |
(1)7 Pa to 5000 |
25000 |
150 Pa+5 Ps |
6.2 | 7 bar (100 psi) 1724 bar(25,000 psi) 100:1 |
AGT-62/152H |
(1)40 Pa to 3600 (3)9000 |
25000 |
150 Pa+2.5 Ps |
3.1 | 7 bar (100 psi) 1724 bar(25,000 psi) 60:1 |
8AGD-1 |
300 |
300 |
1 Pa+ Ps |
400 | 3.5 bar (50 psi) 20.7 bar(300 psi) 25:1 |
8AGD-2 |
300 |
300 |
2 Pa+ Ps |
200 | 3.5 bar (50 psi) 20.7 bar(300 psi) 25:1 |
8AGD-2.8 |
800 |
800 |
2.8 Pa+ Ps |
125 | 7 bar (100 psi) 55 bar(800 psi) 25:1 |
8AGD-5 |
2500 |
2500 |
5 Pa+ Ps |
71.4 | 3.5 bar (50 psi) 172 bar(2,500 psi) 20:1 |
8AGD-14 |
5000 |
5000 |
14 Pa+ Ps |
26.7 | 7 bar (100 psi) 172 bar(5,000 psi) 20:1 |
8AGD-30 |
5000 |
5000 |
30 Pa+ Ps |
12.4 | 17 bar (250 psi) 345 bar(16,000 psi) 23:1 |
8AGD-60 |
9000 |
9000 |
60 Pa+ Ps |
6.2 | 21 bar (300 psi) 620 bar(9,000 psi) 28:1 |
8AGD-150 |
20000 |
20000 |
150 Pa+ Ps |
2.4 | 17 bar (250 psi) 1380 bar(20,000 psi) 25:1 |
8AGT-5/14 |
(1)2.8 Pa to 2500 |
2500 |
14 Pa+2.8 Ps |
35.7 | 2.7 bar (25 psi) 172 bar(2,500 psi) 50:1 |
8AGT-5/30 |
(1)1 Pa to 2500 |
5000 |
30 Pa+6 Ps |
35.7 | 2.7 bar (25 psi) 345 bar(5,000 psi) 50:1 |
8AGT-14/30 |
(1)12 Pa to 1190 (3)2500 |
5000 |
30 Pa+2.1 Ps |
13.2 | 7 bar (100 psi) 345 bar(5,000 psi) 50:1 |
8AGT-14/60 |
(1)4.3 Pa to 2500 |
9000 |
60 Pa+4.3 Ps |
13.2 | 7 bar (100 psi) 620 bar(9,000 psi) 50:1 |
8AGT-30/60 |
(1)30 Pa to 2500 (3)5000 |
9000 |
60 Pa+2 Ps |
6.2 | 17 bar (250 psi) 620 bar(9,000 psi) 100:1 |
8AGT-30/150 |
(1)7 Pa to 5000 |
20000 |
150 Pa+5 Ps |
6.2 | 17 bar (250 psi) 1380 bar(20,000 psi) 50:1 |
8AGT-60/150 |
(1)40 Pa to 3600 (3)9000 |
20000 |
150 Pa+2.5 Ps |
3.1 | 34 bar (500 psi) 1380 bar(20,000 psi) 100:1 |
14AGD-125 |
15000 |
15000 |
125 Pa+ Ps |
8.87 | 69 bar (1000 psi) 1035 bar(15,000 psi) 10:1 |
14AGD-315 |
35000 |
35000 |
315 Pa+ Ps |
3.53 | 69 bar (1000 psi) 2415 bar(35,000 psi) 10:1 |
14AGT-125/315 |
(1)82 Pa to 6000 (3)15000 |
35000 |
315 Pa+2.5 Ps |
4.44 | 6.9 bar (100 psi) 2415 bar(35,000 psi) 40:1 |
1)双级泵：系数×驱动气源压力得出气体入口压力，不能超过极限压力。
2)单级泵达最高压力时，安全阀会打开，此时气体入口压力将一直维持那个压力值上。
3)所有型号的气泵最大驱动气源压力为150psi，除AG-233，AG-303，AGD-1.5气泵最大驱动气源压力为130psi。
4)8"和14"所有型号的气泵最大驱动气源压力为130psi
