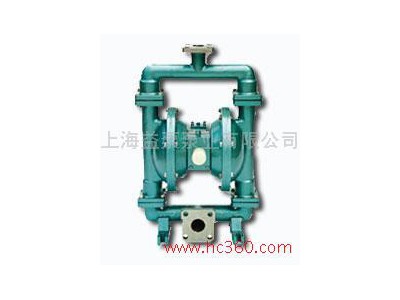

隔膜泵厂家供应 QBY-40 气动隔膜泵隔膜泵（附送隔膜片）

产品：	浏览次数：680隔膜泵厂家供应 QBY-40 气动隔膜泵隔膜泵（附送隔膜片）
品牌：	上海益泵
材质：	铸铁
产地：	上海
单价：	1550.00元/台
最小起订量：	100 台
供货总量：	1000 台
发货期限：	自买家付款之日起天内发货
有效期至：	长期有效
最后更新：	2022-02-15 16:19

详细信息

材质	铸铁
产地	上海
出口压力	5Mpa
流量	8
驱动方式	气动
吸程	5
销售方式	直销
性能	耐磨
扬程	50
用途	隔膜泵,试压泵
最大供气压力	2-7
执行质量标准	国标
贸易属性	内贸
泵轴位置	边立式
叶轮数目	单级
允许颗粒值	4.5
发货期限	1
品牌	上海益泵
型号	QBY-40

QBY气动隔膜泵

一、产品概述

本单位生产的QBY系列气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARlOWPUMPS相近。

二、性能参数

型号	流量 (m3/h)	扬程 (m)	出口压力 (kgf/cm2)	吸程 (m)	最大允许能过颗粒直径 (mm)	最大供气压力 (kbf/cm2)	最大供气消耗量 (m3/min)	材料
型号	流量 (m3/h)	扬程 (m)	出口压力 (kgf/cm2)	吸程 (m)	最大允许能过颗粒直径 (mm)	最大供气压力 (kbf/cm2)	最大供气消耗量 (m3/min)	铝合金	不锈钢	铸造铁	增强聚丙烯
QBY-10	0～0.8	0～50	6	5	1	7	0.3	★	★	★	★
QBY-15	0～1	0～50	6	5	1	7	0.3	★	★	★	★
QBY-25	0～2.4	0～50	6	7	2.5	7	0.6	★	★	★	★
QBY-40	0～8	0～50	6	7	4.5	7	0.6	★	★	★	★
QBY-50	0～12	0～50	6	7	8	7	0.9	★	★	★	/
QBY-65	0～16	0～50	6	7	8	7	0.9	★	★	★	/
QBY-80	0～24	0～50	6	7	10	7	1.5	★	★	★	/
QBY-100	0～30	0～50	6	7	10	7	1.5	★	★	★	/

注:★－有??∕－无

三、主要用途

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。 2、泵吸油漆、树胶、颜料。 3、粘合剂和胶水、全部种类可用泵吸取。 4、各种瓦、瓷、砖器及陶器釉浆。 5、油井钻好后，用泵吸沉积物及灌浆。 6、泵吸各种乳剂和填料。． 7、泵吸各种污水。 8、用泵为油轮，驳船清仓吸取仓内污水。 9、啤酒花及发酵粉稀浆、糖浆、糖密。 10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。 11、各种橡胶浆。 12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。 13、各种剧毒、易燃、易挥发液体。 14、各种强酸、强碱、强腐蚀液体。 15、各种高温液体最高可耐150℃。 16、作为各种固液分离设备的前级送压装置。

四、技术参数

流量：0-30m3/h；扬程：0-50m；口径：10-100mm；温度：-15-+120℃；压力：0.1-0.7MPa；自吸高度：5-7m。

五、结构图

1 进气口 2 配气阀体 3 配气阀 4 圆球 5 球座 6 隔膜 7 连杆 8 连杆铜套 9 中间支架 10 泵进口 11 排气口

六、型号意义

七、使用注意事项

1.本泵振动极其轻微，一般情况可不装底脚螺栓。 2.如压缩空气有脏物进入，将会影响泵的正常启动，建议用户加装气动三联件。 3.在抽吸易冻结的介质时，应在泵的进口处装阀门，当停止用泵时，先将该阀关闭，然后再开泵数分钟，将泵体介质排净为止以免造成下次开泵困难。更换隔膜时，须将泵内腕连杆，铅套清洗干净，并不要损坏白色四氟密封圈，按原样装好，即可使用。

八、气动隔膜泵应用实例

1、油罐清底，尽管有垫水法抽油，也不能保证将油抽净，表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例，每次大约损耗1-1.5t油。对于有低位脱水槽的油罐，虽可将剩下的油和水排放到含油污水处理场回收，但是挥发的油品在输送过程中大都挥发殆尽，且污染环境。 2、临时倒罐、装卸车和油品采样，炼油生产调度过程中，油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时，用隔膜泵接临时管线可以迅速方便地完成此项任务。 3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油，仓库隔板之间至少要剩余50t油，若用排量较大的隔腆泵，可以收到很好的效果。 4、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水，需要集中排放和处理，否则会形成酸性腐蚀设备。 5、陶瓷行业：用该泵抽吸釉浆，并可用于向压滤机送压。 6、下水井、暗沟排除渍水、污油在下水井管道，阀门及暗沟检修时，需要排除渍水和污油。用潜水泵虽可抽尽溃水，但往往这些地方都远离电源，很不方便。使用隔膜泵则可采用压縮气瓶作动力，回收污油，排泄溃水。 7、污水处理场和污泥池的清扫污水处理场的污泥池，常常聚积大量的油泥和淤沙，需要清扫，采用隔膜泵抽吸灵活、方便省工、省力、省时。 8、液化气泵房和化验室排渍水，由于这些地方地势较低，又是一级防火区，采用隔膜泵排渍水比较安全，比用水抽子、汽抽子效率高出好多倍。 9.此外，此泵应用于环烷酸精制转料，装车亚硫酸纳液体输送，苯类原料装卸车等方面都有它自己的优势。

QBY系列气动隔膜泵（性能参数）

一、性能简介 QBY气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等瑜送机械的许多优点。 1、不需灌引水，吸程高达7M，扬程达50M，出口压力≥6kgf/cm2。 2、流动宽蔽，通过性能好，允许通过最大颗粒，直径达10mm抽送泥浆、杂质时，对泵磨损甚微。3、扬程、流量可通过气阀开度实现无级调节。（气压调节在1-7kg/cm2之间)。 4、该泵无旋转部件，没有轴封隔膜将抽送的介质与泵的运动部件，工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒，易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全。5、不必用电，在易燃、易爆场所使用安全可靠。 6、可以浸没在介质中工作。 7、使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门，即使由于意外情况而长时间地无介质运行或突然停机，泵也不会因此而损坏，一旦超负荷，泵便会自动停机，具有自我保护性能，当负荷恢复正常以后，又能自动启动运行。 8、结构简单、易损件少，该泵结构简单、安装、维修方便，泵输送的介质不会接触到配气阅，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。9、可输送较粘的液体。(粘度在1万厘泊以下） 10、本泵无须用油润滑，即使空转，对泵也无任何影响。这是该泵一大特点。二、性能参数

型号	流量 (m3/h)	扬程 (m)	出口压力 (kgf/cm2)	吸程 (m)	最大允许能过颗粒直径 (mm)	最大供气压力 (kbf/cm2)	最大供气消耗量 (m3/min)	材料
型号	流量 (m3/h)	扬程 (m)	出口压力 (kgf/cm2)	吸程 (m)	最大允许能过颗粒直径 (mm)	最大供气压力 (kbf/cm2)	最大供气消耗量 (m3/min)	铝合金	不锈钢	铸造铁	增强聚丙烯
QBY-10	0～0.8	0～50	6	5	1	7	0.3	★	★	★	★
QBY-15	0～1	0～50	6	5	1	7	0.3	★	★	★	★
QBY-25	0～2.4	0～50	6	7	2.5	7	0.6	★	★	★	★
QBY-40	0～8	0～50	6	7	4.5	7	0.6	★	★	★	★
QBY-50	0～12	0～50	6	7	8	7	0.9	★	★	★	/
QBY-65	0～16	0～50	6	7	8	7	0.9	★	★	★	/
QBY-80	0～24	0～50	6	7	10	7	1.5	★	★	★	/
QBY-100	0～30	0～50	6	7	10	7	1.5	★	★	★	/

注:★－有??∕－无?三、几种隔膜材料特性

隔膜品种介质种类	丁睛橡胶	氯丁橡胶	氟橡胶	聚四氟乙烯	食品橡胶
发烟硝酸	×	×	△	△
浓硝酸	×	×	△	△
浓硫酸	×	×	○	△
浓盐酸	×	△	△	△
浓磷酸	×	△	△	△
浓醋酸	×	×	×	△
浓氢氧化钠	○	○	△	△
无水氨	△	△	△	△
稀硝酸	×	×	○	△
稀硫酸	△	△	△	△
稀盐酸	×	○	△

QBY系列气动隔膜泵（安装方式）

将液体从A容器抽送到B容器可用此法。

将泵浸在液体中，可代替潜水泵使用，压缩空气另用软管引出。

高粘稠液体可采用此种方法将液位提高，使液料容易抽出。

QBY系列气动隔膜泵（特性曲线图）

QBY系列气动隔膜泵（结构图）

结构图

1.进气口 2.配气阀体 3.配气阀 4.圆球 5.球座 6.隔膜 7.连杆 8.连杆铜套 9.中间支架 10.泵进口 11.排气口

QBY系列气动隔膜泵（安装尺寸）

型号	A	B	C	D	E	H1	H2	H3	G	丝扣	备注
QBY-10	120	58	210	140	10	40	255	12	270	3/8”	工程塑料、氟塑料
QBY-15	120	58	210	140	10	40	255	12	270	1/2”	工程塑料、氟塑料
QBY-10	120	0	210	140	12	30	220	10	240	3/8”	铸铁、不锈钢、铝合金
QBY-15	120	0	210	140	12	30	220	10	240	1/2”	铸铁、不锈钢、铝合金

型号	A	B	C	D	E	H1	H	丝扣	备注
QBY-10	160	0	200	160	10	40	260	3/8”	铸铁、不锈钢、铝合金
QBY-15	160	0	200	160	10	40	260	1/2”
QBY-20	180	155	300	200	10	40	400	3/4”
QBY-25	210	160	320	230	12	50	470	1”
QBY-40	210	160	320	230	12	50	470	11/2”

型号	A	B	D5	D6	C	H	H1	DN1	DN2	n-d1	n-d2	D3	D4	E	n-d4	进气口外径	备注
QBY-25	215	150	100	100	380	530	70	25	25	4-Φ11	4-Φ11	75	75	55	4-Φ10	10	工氟程塑塑料料，
QBY-40	215	150	130	120	380	530	70	40	32	4-Φ13.5	4-Φ13.5	100	90	55	4-Φ10	10	工氟程塑塑料料，
QBY-25A	220	160	110	110	370	575	68	25	25	4-Φ11	4-Φ11	75	75	80	4-Φ12	10	铸铁、不锈钢、铝合金
QBY-40A	220	160	130	120	370	575	68	40	32	4-Φ13.5	4-Φ13.5	100	90	80	4-Φ12	10
QBY-50	340	240	140	140	550	800	65	50	50	4-Φ13.5	4-Φ13.5	110	110	145	4-Φ17.5	12
QBY-65	340	240	160	160	550	800	70	65	65	4-Φ13.5	4-Φ13.5	130	130	145	4-Φ17.5	12
QBY-80	340	240	190	190	580	950	100	80	80	4-Φ17.5	4-Φ17.5	150	150	130	4-Φ17.5	14
QBY-100	340	240	210	190	580	950	100	100	80	4-Φ17.5	4-Φ17.5	170	170	130	4-Φ17.5	14
