| 材质 | 工程塑料 |
|---|---|
| 产地 | 上海 |
| 出口压力 | 0.5 |
| 工作压力 | 0.6MPa |
| 规格 | 不锈钢材质-橡胶膜片 |
| 空气消耗量 | 0.3~1.5 |
| 流量 | 0.8~30 |
| 驱动方式 | 气动 |
| 吸程 | 5~7 |
| 性能 | 不阻塞,防爆,无泄露 |
| 扬程 | 50 |
| 用途 | 隔膜泵 |
| 最大供气压力 | 0.7 |
| 允许颗粒值 | 1~10 |
| 品牌 | 上海一环 |
| 型号 | QBY |
本公司供应隔膜泵上海一环 QBY 工程塑料隔膜泵不阻塞,防爆,无泄露 气动，质量保证，欢迎咨询洽谈。
详细咨询电话021-56611817
工程塑料气动隔膜泵主要特点
工程塑料气动隔膜泵主要用途既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质等输送机械的许多优点：不需灌引水，吸程达7m，扬程达70m，出口压力≥6㎏f/㎝2；流动宽敞，通过性能好，允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微；扬程、流量可通过气阀开度实现无级调节(气压调节在1-7㎏f/㎝2之间)；无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；不必用电，在易燃、易爆场所使用安全可靠；可以浸没在介质中工作；使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，一旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；可输送较粘的液体(粘度在1万厘泊以下)；泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。除此之外，该系列泵还具有以下特征：
1、不需灌引水，吸程高达7m，扬程达50m，出口压力≥6kgf/cm2;
2、流动宽敞通过性能好允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微;
3、扬程、流量可通过气阀开度实现无级调节（气压调节在1-7kgf/cm2之间）;
4、无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全;
5、不必用电，在易燃、易爆场所使用安全可靠;
6、可以浸没在介质中工作;
7、作用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，不但超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又有自动启动运行;
8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
9、可输送较粘的液体（粘度在1万厘泊以下）;
10、无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。
1、泵吸花生酱、泡菜、土豆泥、水红肠、果酱、巧克力等。
2、泵吸油漆、树胶、资料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各类瓦、瓷、砖器及陶器釉浆。
5、油井钻好后，用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮，驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖蜜。
10、泵吸矿井、坑道、隧道、选矿、矿潭中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体最高可耐150℃。
16、作为各种固液分离设备的前级送压装置。

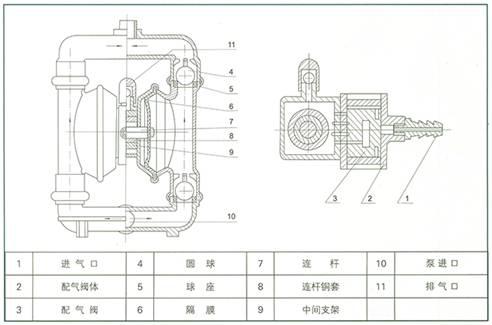

工程塑料气动隔膜泵 工作原理
在泵的两个对称各种腔中，各装有一块有弹性的隔膜6，联杆7将两块隔膜结成一体，压缩空气从泵的进气接头1进入配气阀3后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从其隔膜的背后排出泵外；一旦到达行程终点，配气机构则自动地将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置有两个单向球阀4，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

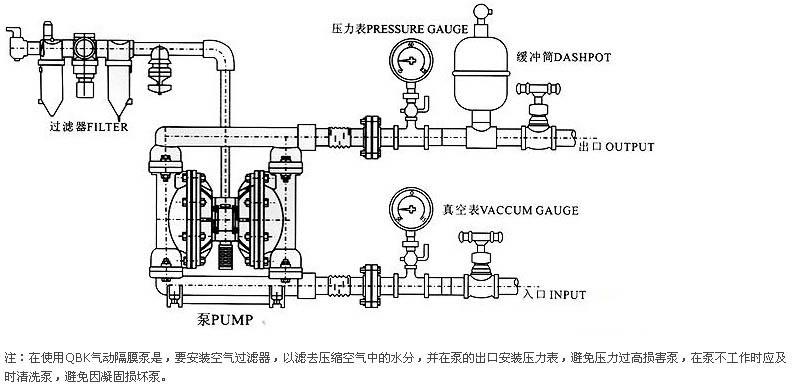

工程塑料气动隔膜泵 系统连接示意图

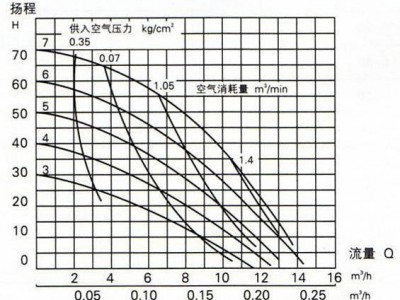

工程塑料气动隔膜泵 系统连接示意图工程塑料气动隔膜泵 流量曲线图

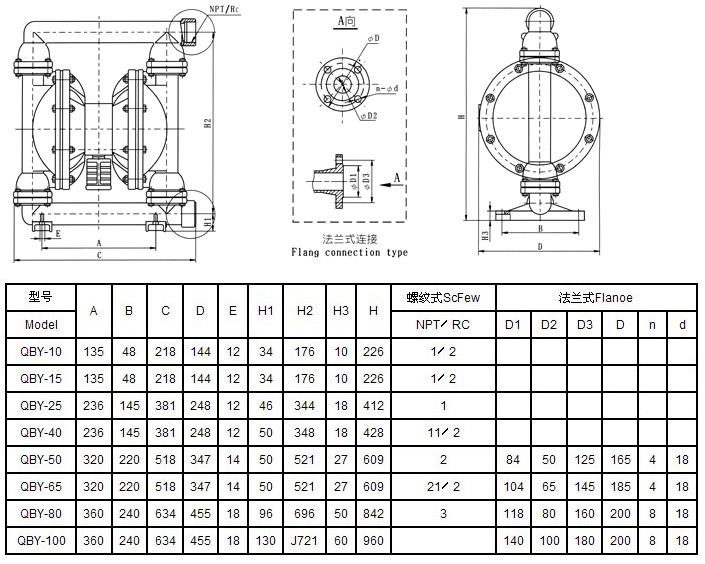

工程塑料气动隔膜泵 流量曲线图1工程塑料气动隔膜泵 安装尺寸图
工程塑料气动隔膜泵 安装尺寸图性能参数
Note: ★=有 /=无
| 型号 | 流量 (m3/h) | 扬程 (m) | 出口 压力 (㎏f/cm2) | 吸程 (m) | 最大允许 颗粒直径 (mm) | 最大供 气压力 (㎏f/cm2) | 最大空气 消耗量 (m3/min) | 材 料 | ||||
| 铝 ZL104 | 不锈钢 1Cr18 Ni9Ti | 铸铁 HT200 | 增强 聚丙烯 | 过滤部 分衬氟 | ||||||||
| QBY-10 | 0～0.8 | 0～50 | 6 | 5 | 1 | 7 | 0.3 | ★ | ★ | ★ | ★ | / |
| QBY-15 | 0～1 | 0～50 | 6 | 5 | 1 | 7 | 0.3 | ★ | ★ | ★ | ★ | / |
| QBY-25 | 0～2.4 | 0～50 | 6 | 7 | 2.5 | 7 | 0.6 | ★ | ★ | ★ | ★ | ★ |
| QBY-40 | 0～8 | 0～50 | 6 | 7 | 4.5 | 7 | 0.6 | ★ | ★ | ★ | ★ | ★ |
| QBY-50 | 0～12 | 0～50 | 6 | 7 | 8 | 7 | 0.9 | ★ | ★ | ★ | / | ★ |
| QBY-65 | 0～16 | 0～50 | 6 | 7 | 8 | 7 | 0.9 | ★ | ★ | ★ | / | ★ |
| QBY-80 | 0～24 | 0～50 | 6 | 7 | 10 | 7 | 1.5 | ★ | ★ | ★ | / | / |
| QBY-100 | 0～30 | 0～50 | 6 | 7 | 10 | 7 | 1.5 | ★ | ★ | ★ | / | / |

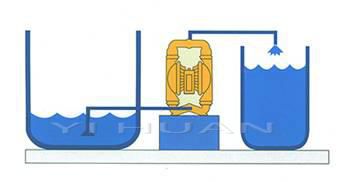

工程塑料气动隔膜泵 安装方式图1
将液体从A容器抽送到B容器可用此法。
工程塑料气动隔膜泵 安装方式图2
将泵浸在液体中，可代替潜水泵使用，压缩空气另用软管引出。
工程塑料气动隔膜泵 安装方式图3
高粘稠液体可采用此种方法将液位提高，使液料容易抽出。
