ZX自吸泵的详细描述：
ZX自吸泵属自吸式离心泵,是根据国内外有关技术资料经吸收、消化、改进后研制成功的节能泵类产品。适用于输送清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度、含固量可达30%以下)。不同的输送介质可采用不同的材质，分别于HT200、ICR18NIGTI、OCR18NIG、OCR17Ni14M02、ICR18NI12M02TI等，客户可根据自己的实际工况来选型。自吸离心泵可以用于城市环保、建筑、消防、化工、制药、印染、酿造、电力、电镀、造纸、设备冷却等行业部门。装上摇臂式喷头，又可将水冲到空中后，散成细小雨滴进行喷雾，是农场、苗圃、果园、茶园的良好机具。可以和任何型号、规格的压滤机配套使用，将浆料送给压滤机进行压滤的**配套泵种。

ZX自吸泵的应用范围：
适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊装的浆料（介质粘度≤100厘珀、含固量可达30以下）。
装上摇臂式喷头，又可将水冲到空中后，散成细小雨滴进行喷雾，是农药、苗圃、果园、茶园的良好机具
可和任何型号、规格的压滤机配套使用，将浆料送给滤机进行压滤的**配套泵种。

ZX自吸泵的优点：
ZX泵结构合理紧凑、操作方便快捷、运行平稳、维护简单方便、工作效率高、使用寿命长，并有较强的自吸能力。管路不需安装底阀，工作前只需保证泵体内储有定量引液即可，因此简化了管路系统，又改善了劳动条件，提高了工作效率。

ZX自吸泵技术参数：
流量：6.3～400m3/h；
扬程：5～132m；
转速：2900、1450r/min；
功率：0.55～110KW；
进口直径：50～200mm；
**高工作压力：1.6Mpa。

卧式自吸离心泵型号意义
例如：50ZX12.5-50
50代表吸入口径（mm）
ZX代表自吸泵
12．5代表流量（m3h）
50代表扬程（m）

ZX自吸泵工作原理和结构说明：
ZX型系列自吸泵，主要由泵体、叶轮后盖，机械密封、泵轴、轴承座、进口阀、气液分离管，加水阀门，进、排接管等组成。
该泵均采用轴向回液的泵体,由吸入室、储液室、涡卷室、回液孔、气液分离室等组成。泵正常起动后，叶轮将吸入室所存的液体及吸入管中的空气一起吸入，并在叶轮内得以完全混合，在离心力的作用下，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘……。随着这个过程周而复始地进行下去，吸入管路中的空气不断减少，直到吸尽气体，完成自吸过程，泵便投入正常作业。
在一些泵的轴承体底部还没有冷却室。当轴承发热引起轴承体温升超过70℃时，可在冷却室处通过任意一只冷却液管接头，注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环，前密封环装在泵体上，后密封环装在轴承体上，当泵经长期运转密封环磨损到一定程度.并影响到泵的效率和自吸性能时.应给予更换。

ZX自吸泵的维护和拆装
该泵的特点是结构简单可靠，经久耐用。在泵正常情况下，一般不需要经常拆幵保养。当发现故障后随时给予排除即可。
1.维护该泵时应注意几个主要部位:
a.滚动轴承：当泵长期运行后，轴承磨损到一定程度时，须进行更换。
b.前密封环、后密封环：当密封环磨损到一定程度时，须进行更换。
c.机械密封：机械密封在不漏液的情况下，一般不应拆幵检查。若轴承体下端泄漏口处产生严重泄漏时，则应对机械密封进行拆检。装拆机械密封时，必须轻取轻放，注意配合面的清洁，保护好静环和动环的镜面，严禁敲击碰撞。因机械密封而产生泄漏的原因主要是摩擦付镜面拉毛所至。其修复办法，可对磨擦付端面进行研磨使恢复镜面。机械密封产生泄漏的另一原因是"O"′形橡胶密封圈（或缓冲垫）安装不当、或者变形老化所至。此时则需调整或更換"O′形密封圈进行重新装配。
2.泵拆装顺序：
a.拆下电动机或脱出联轴器。
b.拆出轴承体总成，检查叶轮和前口环的径向间隙，检查叶轮螺母有无松动。
c.拆下叶轮螺母，拉出叶轮，检査叶轮和后密封环的径向间隙。
d.松出机械密封的紧定螵钉，拉出机械密封的动环部分，检查动、静环端面的贴合情况，检查“O”形密封圈〔或缓冲垫）的密封情况。
e.旋出联轴器的紧定螺母，拉出联轴器。
f.拆下轴承端盖,拆出泵轴和轴承。
g.安装时以相反顺序进行装配即可。

如何安装ZX自吸泵：
1.安装前应检查机组紧固件有无松动现象、泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。
2.在泵与电动机直联传动时，应注意泵轴与电动机输出的同轴度；泵安装的准确与否对泵的运行平稳性和使用寿命有较大的影响，因此必须仔细认真地安装和校正。
3.泵联轴器必须用螺母紧固好，并锁紧螺母，谨防螺母松动，否则易引起叶轮窜动，造成机械故障。
4.为使泵体内能够保持一定的储存液，以达到较好的自吸能力和防止机械密封的干磨擦，必须使泵的进口高于泵轴中心线。
5.吸入管路的安装应注意：
A.吸入口的安装高度不能超过5米，在条件许可时，吸入口的安装高度应尽可能地低于水池**低的储水平面，并尽量缩短吸入管的长度，少装弯头，这样有利于缩短自吸时间，提高自吸功能。
B.吸入管路中的阀门、法兰等应严防漏气或渗漏液体，即吸入管路不允许有漏气现象存在。
C.应防止泵体内吸入固体等杂物，为此吸入管路上应设置过滤器。过滤器的有效过流面积应为吸入管截面的2-3倍，过滤器应定期检查。
D.吸入管路和吐出管路应有自己的支架，泵体本身不允许承受管路的负荷。
6.泵在安装时，应使泵及管路的静电接地电阻达到其规定要求。
7.安装时应严格检查泵壳及管路中有无石块，铁砂等杂物。
8.校正泵联轴器及电动机联轴器的安装间隙及同轴度，其不同轴度允许偏差为0.1毫米。泵轴和电动机轴的高度差可在底脚上垫铜皮或铁皮调整。
9.在机组实际运转3-4小时后，作**检查，如无不良现象，则认为安装已妥，在试运转中检查轴承的温度，轴承体的温度不宜超过70℃。

ZX自吸泵订货须知:
一、①ZX自吸泵产品名称与型号②ZX自吸泵口径③ZX自吸泵扬程（m）④ZX自吸泵流量⑤ZX自吸泵电机功率（KW）⑥ZX自吸泵转速（r/min）⑦ZX自吸泵电压〔V〕⑧ZX自吸泵吸程（m）⑨ZX自吸泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的自吸泵产品型号，请按自吸泵型号直接向创新泵业销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们创新泵业的技术专家为您审核把关。

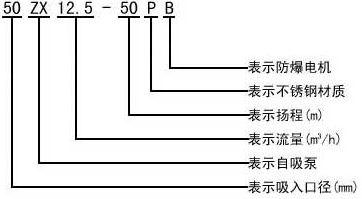

ZX自吸泵型号意义

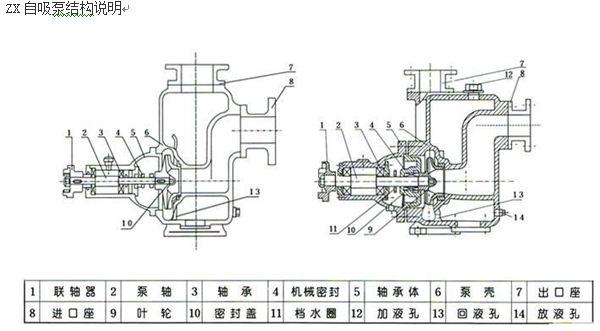

ZX自吸泵结构说明
