材质	铸铁
电动功率	3（w）
工作温度	25（℃）
进出口径	50（mm）
驱动方式	电动
吸程	2（m）
性能	变频
扬程	125（m）
原理	离心泵
转速	2900（rpm）
泵轴位置	立式
叶轮数目	多级
品牌	管道泵
型号	XBD-DL立式多级消防泵

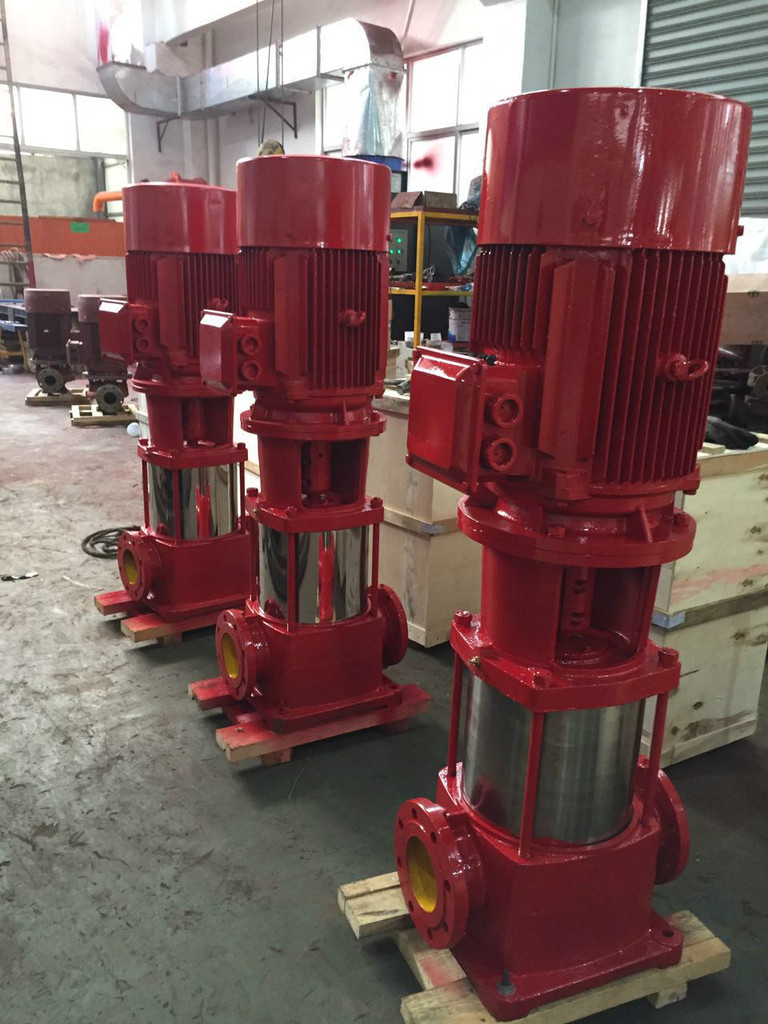

    一、XBD-DL立式多级消防泵产品概述：

    XBD-DL型立式多级消防泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用，主要用于消防系统管道增压送水，也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环、增压空调制冷系统送水及设备配套等场合。

    XBD-DL型消防泵组其性能、技术条件符合国家新颁布的GB6245-1998《消防泵性能要求和试验方法》标准的要求，产品经国家消防装备质量监督检测中心测试合格，获得上海市消防产品认可证书。

    本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

    二、XBD-DL立式多级消防泵产品特点：

    1、结构紧凑、体积小、外形美观，其立式结构决定安装面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。

    2、运行平稳，噪音低，组件同心度高。

    3、采用先进水力模型，效率高，性能出色。

    4、轴封采用优质机械密封，具有耐磨损，无泄漏，使用寿命长等特点。

    5、泵进、出口在同一水平轴线上，且口径规格相同，便于管路连接，装卸极为方便。6、维修方便，毋须拆卸管道，只要拆下泵盖螺母，取出电机及传动组件即可进行维修。

    三、XBD-DL立式多级消防泵使用条件：

    1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；2、泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；3、介质使用温度-15℃～120℃;4、最大系统工作压力≤2.5MPa;5、周围环境温度应低于40℃,相对湿度低于95%。

    四、XBD-DL立式多级消防泵技术参数：

    流量：5-100L/S；

    压力：0.10-1.25Mpa；

    功率：1.1-250KW；

    转速：980-2900r/min；

    口径：φ50-φ300；

    温度范围：≤80℃。

    五、XBD-DL立式多级消防泵机组的起动、运转和停车起动:

    1，泵组用于有吸程场合，即进口为负压吋，应先向管路中进行灌水或用真空泵引水，使水充满整个泵和进口管路.注意逬口管路必须密封.不得有漏气现象存在。（起动前严禁无进水起动必须先进水后起动）

    2，关闭出口管上的闸阀及压力廿腚塞.以减小起动电流。

    3，用手转动转子几圈，使轴承润滑并检査泵内叶轮和密封坏运转有无碰擦，如转不动.不应起动.直到找出故障原因为止。

    4，试起动，电机转向应和泵上的箭头指向一致.打开计旋基。

    5，当转子达到正常运转后.压力计显示出压力吋.逐渐打开出口闸阀，调节至所需工况。

    运转

    1，泵组在运转时.必须注意观察仪表读数.尽量使泵在铭牌规定的流量扬程附近工作.严防大流量运行.

    2，定时检査电机电流值不应超过额定电流。

    3，泵组的轴承溫度不得高于75℃

    XBD-DL立式多级消防泵性能参数及外形尺寸图：



型号	级数	流量		扬程	转速	功率	效率	汽蚀余量	外形尺寸			重量
		L/S	m3/h	M	r/min	kw	%	M	H	H2	H3	Kg
XBD2.36/1.72-40DL×2	2	1.36 1.72 2.05	4.9 6.2 7.4	23.6	1450	1.5	37 40 39	3.19	938	170	/	152
XBD3.54/1.72-40DL×3	3			35.4		2.2			1043	230	154	169
XBD4.72/1.72-40DL×4	4			47.2		3			1103	290	214	186
XBD5.90/1.72-40DL×5	5			59		4			1183	350	274	203
XBD7.08/1.72-40DL×6	6			70.8		4			1243	410	334	220
XBD8.26/1.72-40DL×7	7			82.6		5.5			1378	470	394	237
XBD9.44/1.72-40DL×8	8			94.4		5.5			1438	530	454	254
XBD10.6/1.72-40DL×9	9			106.2		7.5			1538	590	514	271
XBD11.8/1.72-40DL×10	10			118		7.5			/	/	/	/
XBD12.9/1.72-40DL×11	11			129.8		7.5			/	/	/	/
XBD14.1/1.72-40DL×12	12			141.6		11			/	/	/	/
XBD2.44/3.5-50DL×2	2	2.5 3.5 4.5	9 12.6 16.2	24.4	1450	3	50 54 52	2.58 2.66 3.16	1084	189	/	15.3
XBD3.66/3.5-50DL×3	3			36.6		3			1152	257	179	18
XBD4.88/3.5-50DL×4	4			48.8		4			1240	325	247	23.1
XBD6.10/3.5-50DL×5	5			61		5.5			1383	393	315	33
XBD7.32/3.5-50DL×6	6			73.2		5.5			1451	461	383	24
XBD8.54/3.5-50DL×7	7			85.4		7.5			1559	529	451	15
XBD9.76/3.5-50DL×8	8			97.6		7.5			1629	597	519	18
XBD10.9/3.5-50DL×9	9			109.8		11			1780	665	587	22
XBD12.2/3.5-50DL×10	10			122		11			/	/	/	/
XBD3.2/8.3.5-65DL×2	2	5 8.33 9.72	18 30 35	32	1450	5.5	56 62 60	2.41 2.82 3.03	1306	199	/	349
XBD4.8/8.3-65DL×3	3			48		7.5			1426	279	177	390
XBD6.4/8.3-65DL×4	4			64		11			1591	359	257	460
XBD8.0/8.3-65DL×5	5			80		15			1716	439	337	509
XBD9.6/8.3-65DL×6	6			96		15			1796	519	417	537
XBD11.2/8.3-65DL×7	7			112		18.5			1901	599	497	603
XBD12.8/8.3-65DL×8	8			128		22			2021	679	577	639
XBD14.4/8.3-65DL×9	9			144		22			2101	759	657	667
XBD16.0/8.3-65DL×10	10			160		30			/	/	/	720
型号	级数	流量		扬程	转速	功率	效率	汽蚀余量	外形尺寸			重量
		L/s	m3/h	M	r/min	kw	%	M	H	H2	H3	Kg
XBD4.0/13.8-80DL×2	2	9 13.8 18.1	32.4 50 65.2	40	1450	11	60 70 66	2.2 2.5 2.8	1515	277	/	461
XBD6.0/13.8-80DL×3	3			60		15			1649	366	235	522
XBD8.0/13.8-80DL×4	4			80		22			1865	455	315	608
XBD10.0/13.8-80DL×5	5			100		30			2030	544	395	728
XBD12.0/13.8-80DL×6	6			120		30			2120	633	475	768
XBD14.0/13.8-80DL×7	7			140		37			2270	722	555	822
XBD16.0/13.8-80DL×8	8			160		45			2385	811	635	898
XBD18.0/13.8-80DL×9	9			180		45			2475	900	715	938
XBD20.0/13.8-80DL×10	10			200		55			/	/	/	/
XBD4.0/20-100DL×2	2	14 20 24	50.4 72 86.4	40	1450	15	62 72 71	2.2 2.8 3.1	1616	293	/	521
XBD6.0/20-100DL×3	3			60		18.5			1784	396	220	599
XBD8.0/20-100DL×4	4			80		30			1932	499	232	727
XBD10.0/20-100DL×5	5			100		37			2060	602	426	781
XBD12.0/20-100DL×6	6			120		37			2248	705	529	821
XBD14.0/20-100DL×7	7			140		45			2421	808	632	897
XBD16.0/20-100DL×8	8			160		55			2524	911	735	1044
XBD18.0/20-100DL×9	9			180		55			2677	1014	838	1084
XBD20.0/20-100DL×10	10			200		75			/	/	/	/
XBD4.0/28-100DL×2	2	20 27.7 35	72 100 126	40	1450	18.5	65 72 70	2.9 3.5 4.4	1616	293	/	554
XBD6.0/28-100DL×3	3			60		30			1784	396	220	687
XBD8.0/28-100DL×4	4			80		37			1932	499	323	746
XBD10.0/28-100DL×5	5			100		45			2060	602	426	827
XBD12.0/28-100DL×6	6			120		55			2248	705	529	979
XBD14.0/28-100DL×7	7			140		75			2421	808	632	1159
XBD16.0/28-100DL×8	8			160		75			2524	911	735	1204
XBD18.0/28-100DL×9	9			180		90			2677	1014	838	1354
XBD20.0/28-100DL×10	10			200		90			/	/	/	/

XBD-DL立式多级消防泵结构安装图：





序号 名称 材料或型号 序号 名称 材料或型号 1 电     机 Y系列（V5）4极 12 出  水 段 HT200 2 联 轴 器 HT200 13 平  衡 套 HT200 3 弹 性 块 橡     胶 14 平  衡 鼓 HT200 4 轴承压盖 HT200 15 末级导叶 HT200 5 轴承并帽 45 16 中      段 HT200 6 轴  承 盒 HT200 17 导      叶 HT200 7 轴      承 180系列 18 叶     轮 HT200 8 挡  水 套 45 19 出  水 段 HT200 9 石棉压盖 HT200 20 下  轴 套 45 10 石      棉 石      棉 21 下  轴 承 铜合金 11 填料函体 HT200 22 轴 45、2Cr13

XBD-DL立式多级消防泵安装尺寸图：





型号	H1	L	H	B×b	n-φd	进口法兰(J)				出口法兰(J)
						Djn	Dj	Dj2	n-φd	Dcn	Dc	Dc2	n-φdc
40DL6.2-11.2	112	225	45	350×300	4-φ18	40	150	110	4-φ18	40	150	110	4-φ18
50DL18-9.2	104	210	40	360×305	4-φ18	50	165	125	4-φ18	40	150	110	4-φ18
50DL12.6-12.2	104	220	45	360×305	4-φ24	50	165	125	4-φ18	40	150	110	4-φ18
65DL30-16	167	260	45	430×370	4-φ24	65	185	145	4-φ18	50	165	125	4-φ18
80DL50-20	120	280	50	450×400	4-φ24	80	200	160	8-φ18	65	185	145	4-φ18
100DL72-20	180	250	50	470×410	4-φ24	100	220	180	8-φ18	80	200	160	8-φ18
100DL100-20	180	280	50	470×410	4-φ24	100	220	180	8-φ18	80	200	160	8-φ18
125DL126-20	180	280	50	470×410	4-φ24	125	245	210	8-φ18	100	220	180	8-φ18
150DL150-20	150	300	50	470×410	4-φ24	150	285	240	8-φ23	125	245	210	8-φ18
150DL160-25	155	345	50	550×480	4-φ25	150	285	240	8-φ23	125	245	210	8-φ23
200DL300-20	182	380	50	600×550	4-φ24	200	340	295	12-φ23	150	285	240	8-φ23



XBD-DL立式多级消防泵附件件及安装尺寸表：





型号	联接板尺寸						刚性联接水泥台座基础尺寸
	A×A	B×B	C×C	H	d1	d2	D×D	E×E	F×F	H	d	h
XBD****-50DL	305	540	600	80	φ14或φ18	φ18	305	500	560	250	60	200
XBD****-80DL	400	740	800	80	φ18或φ22	φ24	400	600	660	350	80	250
XBD****-150DL	550	840	900	80	φ18或φ22	φ24	550	700	760	350	80	250
XBD**/**-200DL	600	840	900	80	φ22	φ24	600	800	880	350	80	250
