| 材质 | 铸铁 |
|---|---|
| 电压 | 380v |
| 工作温度 | 0-120 |
| 功率 | 7.5KW |
| 级数 | 7级 |
| 排出口径 | 40 |
| 驱动方式 | 电动 |
| 输送介质 | 清水 热水 |
| 吸入口径 | 40 |
| 性能 | 高扬程 |
| 扬程 | 161 |
| 用途 | 增压泵 |
| 执行标准 | 国标 |
| 转速 | 2900 |
| 叶轮数目 | 7 |
| 叶轮结构 | 封闭式叶轮 |
| 品牌 | 君泵 |
| 型号 | 1.5GC-5X7 |
| 质量认证 | IOS9001 |
石家庄君禾泵业有限公司主要生产制造的水泵产品有：IS. B. BA单级单吸清水离心泵 ， D. DG卧式多级离心泵，S. Sh中开式双吸泵， LG系列立式多级离心泵，GC DG系列锅炉给水泵，ISW .ISG系列管道直联泵， IH系列化工不锈钢泵 LXL纸浆泵 ZJ型渣浆泵 ZJL立式液下渣浆泵 AH. HH型渣浆泵 SP系列液下渣浆泵 PNJB系列衬胶泵 PN. PNL系列泥浆泵，NYL立式液下泥浆泵YW液下泵 PW PWL系列污水泵 NWL.WDL,WGL立式污水泵等，各类工业水泵及配件 .主要用于冶金 ·矿山 ·石油·化工 ·发电·煤炭·造纸·食品·污水·农业·城建·养殖·等领域.。欢迎新老客户光临选购！！！！

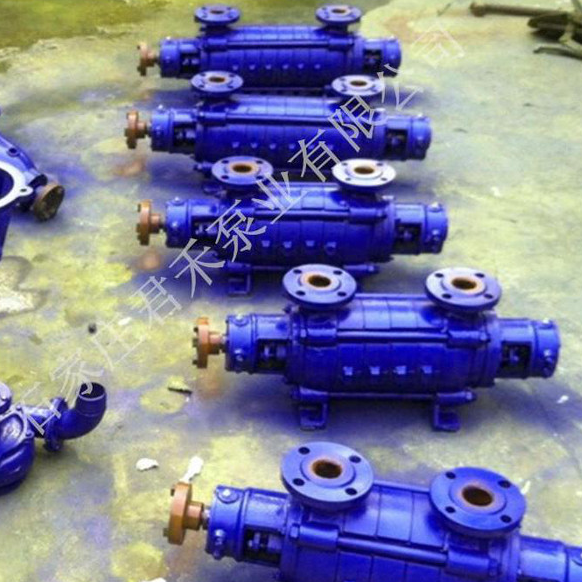

GC锅炉给水泵为卧式单吸多级分段式离心泵，主要用于锅炉给水，所以又名锅炉给水泵。该系列锅炉给水泵适于输送温度低于110°C的清水或物理化学性质类似于水的无腐蚀性的其他液体，广泛用于工矿企事业单位的锅炉给水和城市生活供水。 是三昌泵业生产的理想产品。
目
录
1简介
2特点
3用途
4使用条件
5泵的装配和拆卸
1 简介
锅炉给水泵为卧式单吸多级分段式离心泵，主要用于锅炉给水，所以又名锅炉给水泵。该系列锅炉给水泵适于输送温度低于110°C的清水或物理化学性质类似于水的无腐蚀性的其他液体，广泛用于工矿企事业单位的锅炉给水和城市生活供水。
2 特点
锅炉给水泵为多级分段式,1-1/2GC-4GC四个型号的进出口分别在进水段和出水段上,均垂直向上,其扬程可根据使用需要而增减水泵级数.水泵装配良好与否,对性能影响很大,尤其是各个叶轮的出口与导翼进口之相对位置,每吸叶轮的吐出口中心必须对准导翼的中心,其中稍有念头即将使用水泵的流量减少,扬程降低,效率差,帮在检修后装配时务必注意,若有偏差必须调整。
锅炉给水泵主要零件有轴、轴套、进水段、叶轮、导翼、密封环、中段、出水段、平衡环、平衡盘、尾盖。
结构图 进水段、中段、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必须存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为**碳素钢制成，中间装有叶轮，用键、轴套和轴套螺母固定在轴上。轴的一端按装联轴器部件，与电机直接联接。从转动方向看时，泵轴为顺进针方向旋转。
密封环为铸铁制成，防止水泵中高压水漏回进水部分，分别固定在进水段与中段之中，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡盘共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于两填料室处，作固定叶轮和保护泵轴之用。为易损件，磨损后可用备件更换。
轴承是用单列向心球轴承，采用钙基黄油润滑。
填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可压的太紧，也不可太松，以液体能一滴一滴地渗出为准。如果填料太紧，轴套容易发热同时耗费功率。填料太松，由于液体流失要降低水泵效率。
3 用途
锅炉给水泵特别适用于锅炉给水，也可广泛应用于压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护、化工工艺流程及机床配套等各行业，作为给水排水的动力设备。
4 使用条件
锅炉给水泵的主要零件有轴、轴套、进水段、叶轮、导翼、密封环、中段、出水段、平衡环、平衡盘、尾盖。进水段、中段、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
5 泵的装配和拆卸 编辑
1、 泵的装配 本DG型泵装配质量的好坏直接影响泵能否正常运行，并影响泵的使用寿命和性能参数；影响机组的振动和噪音，装配中应注意以下几点：
a、 固定部分各零件组合后的同心度靠零件制造精度和装配质量来保证，应保证零件的加工精度和表面粗糙度，不允许碰、划伤。作密封剂用的二硫化钼应干净。紧固用的螺钉、螺栓应当受力均匀。
b、 叶轮出口流道与导叶进口流道的对中性是依靠各零件的轴向尺寸来保证。流道对中性的好坏直接影响泵的性能，故泵的尺寸不能随意调整。
c、 泵装配完毕后，未装填料前，用手转动泵转子，检查泵转子在壳体内旋转是否灵活，轴向窜动是否达到规定要求。
d、 上述检查符合要求后，在泵两端轴封处加入填料，注意填料环在填料室中的相对位置。
2、泵的拆卸
a、 拆卸要与装配相反的顺序进行，拆卸时应严格保护零件的制造精度不受损伤。
b、 拆卸穿杆时应当先将各中段用垫垫起，以免各中段止口松动后下沉将轴压弯。
