材质	铸铁
电压	380V
功率	15kw
级数	单级
排出口径	100
驱动方式	电动
输送介质	热水泵清水泵
吸入口径	100
性能	无泄露
扬程	32
用途	管道泵
执行标准	国标
转速	2900
叶轮数目	1
品牌	君泵
型号	IS100-80-160
质量认证	IOS9001

***石家庄君禾泵业有限公司***





石家庄君禾泵业有限公司主要生产制造的水泵产品有：IS. B. BA单级单吸清水离心泵 ， D. DG卧式多级离心泵，S. Sh中开式双吸泵，  LG系列立式多级离心泵，GC DG系列锅炉给水泵，ISW .ISG系列管道直联泵， IH系列化工不锈钢泵 LXL纸浆泵 ZJ型渣浆泵 ZJL立式液下渣浆泵  AH. HH型渣浆泵 SP系列液下渣浆泵 PNJB系列衬胶泵 PN. PNL系列泥浆泵，NYL立式液下泥浆泵YW液下泵 PW PWL系列污水泵 NWL.WDL,WGL立式污水泵等，各类工业水泵及配件 .主要用于冶金 ·矿山 ·石油·化工 ·发电·煤炭·造纸·食品·污水·农业·城建·养殖·等领域.。欢迎新老客户光临选购

本公司供应离心泵君泵ISG100-160君泵 ISG100-160 单级 32 2900 15kw，质量保证，欢迎咨询洽谈。

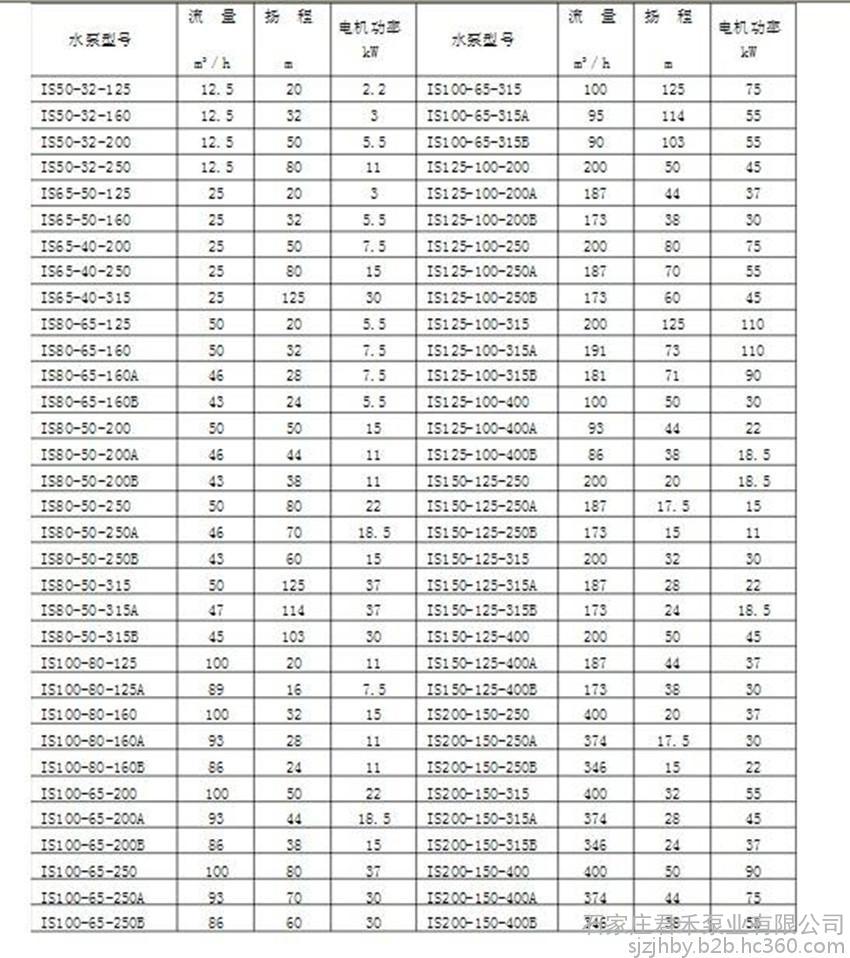

1 IS IR型泵概述：                                                               IS型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa. IR型热水循环泵 IR型热水循环泵适用于工业和城市给排水，亦可用于农业排灌。用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa。 2 IS IR型清水泵参数范围： 流量Q5.4~400m3/s   扬程H4~125m   3 IS IR型清水泵型号说明： IS IR 100－65J－200A   IS－单级单吸离心清水泵 IR- 热水循环泵   100－吸入口直径（mm）   65－吐出口直径（mm）   J－J表示降速使用   200－叶轮的名义直径（mm） A-    叶轮直径**次切割 IS IR型热水循环泵结构型式 泵为卧式安装，水平轴向吸入，向上径向吐出。泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。轴承为单列向心球轴承，采用润滑油润滑。 1产品特点   IS 离心泵,系根据国际标准ISO2858所规定的性能和尺寸设计的新型单级单吸卧式清水离心泵，其技术标准均向国际标准靠拢，通用性广，全系列共140种规格，但只用四种轴；同一规格的轴，轴承，轴封，叶轮紧固件等均能互换；全系列泵的悬架也只有四种。达到国际先进水平。它是我国推广的节能泵类产品之一。泵为后开式，拆开泵盖和叶轮时不需拆卸吸水和排出管路。悬架内装有两个滚珠轴承，用机器油或润滑脂润滑。泵通过弹性联轴器由电动机直接驱动。蜗室、脚、进水法兰和出水法兰铸成一个整体。供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。 IR型热水泵是种高效节能产品供输送200℃以下热水和具有腐蚀性、粘度亦类似水的液体，主要用于彩色显像管玻壳生产过程中冷热水冲即和冶金、化工、印染、织、化工、印染、陶瓷、采暖、空调及蚀热利用等。 主要用途 主要用于冶金、化工、电站、采暖、轻纺、余热利用、热交换装置等。 2工作条件   IS离心泵系根据**标准ISO2858所规定的性能和尺寸设计的。   IS IR离心泵的泵体和泵盖的部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部件，进行检修。 泵的壳体（即泵体和泵盖）构成泵的工作室、叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支承着泵的转子部件，滚动轴承承受泵的径向力和轴向力。 为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。 泵的轴向密封环是由填料压盖和填料等组成，以防止进气或大量漏水。泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，若叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔将泵室内压力水引至填料环进行密封。泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。为避免轴磨损，在轴通过填料腔的部位装有轴套保护，轴套与轴之间装有○型密封圈，以防止沿着配合表面进气或漏水。 泵的传动方式是通过加长弹性联轴器与电动机联结的。泵的旋转方向，从驱动端看，为顺时针方向转。 使用特点   1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。 2、耐高温结构：泵体采用中心支撑方式，解决了泵在输送高温介质时防止高温下泵组热膨胀不一致而造成的应力集中以及联轴器对中心发生改变。泵支架、泵盖、悬架体（轴承部位）及机封压盖均有冷却腔，可在不同温度时分别用冷却水冷却或风冷却。 3、轴承：轴承选用圆柱滚子轴承与两个角接触轴承配套，采用稀油润滑，承载能力显著提高。轴承设计寿命 25000小时。 4、轴封：可选配软填料密封和机械密封。 5、联轴器：采用弹性柱梢联轴器，传动精度高。 6、辅助管路：按API 610第8版要求配置。 7、承压：设计压力为4.0MPa，承压高。 流量参数   流量：3.8～660m3/h 扬程H：7～240m 温度：≤175℃（HT200） 175℃～230℃（热水） 230℃～400℃（热传媒）、B、C分别表示叶轮外径经**、二、三次切割     4 水泵结构型式： 泵为卧式安装，水平轴向吸入，向上径向吐出。泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封或者机械密封。轴承为单列向心球轴承，采用润滑油润滑。   5 水泵旋转方向： 从电机端看，泵为顺时针方向旋转。   6 水泵主要零件材质： 过流部件材质一般为普通灰铸铁。   7 水泵成套范围： 成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
