概述
1.用途:

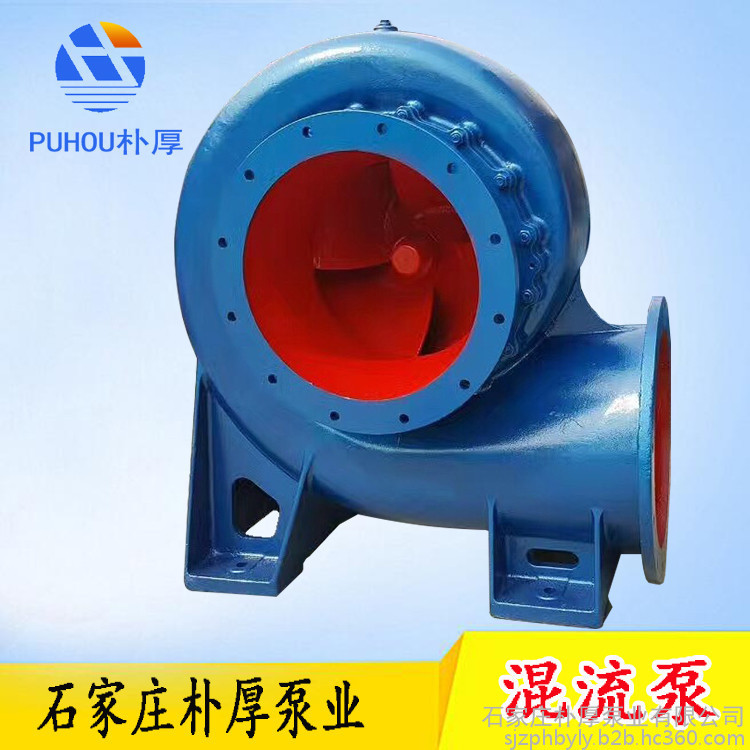

HW型泵为卧式、单级、单吸、涡壳式混流泵。适用于输送清水或物理、化学性质类似于水的其它液体。被输送液体温度不宜高于50℃。广泛用于农田灌溉、工业和城市给排水等多种场合。
HW型泵的性能范围:流量90-9000m3/h,扬程3.5-22m。
2.特点:
结构简单、使用可靠、装修方便,而且效率高、体形小、重量轻。
3.传动方式:

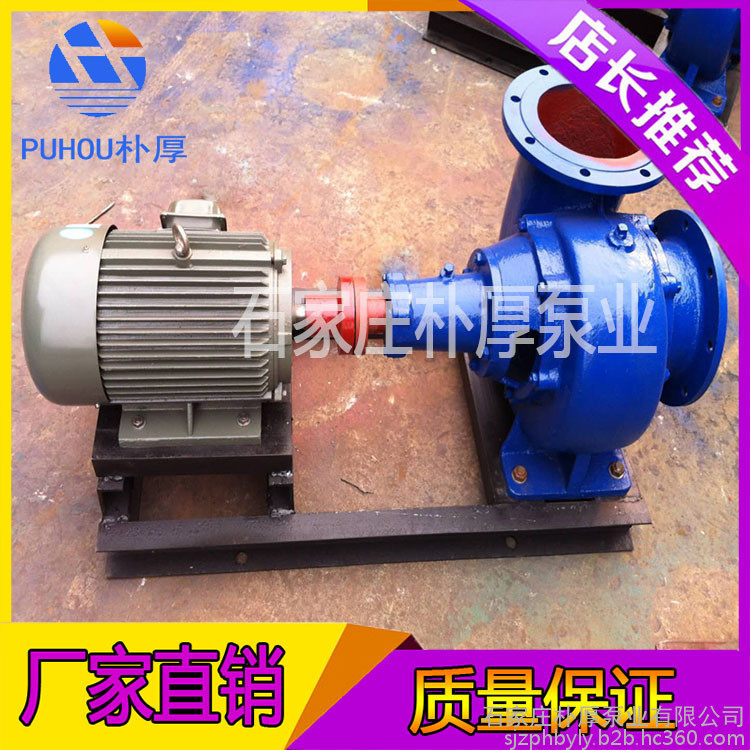

有直接传动和变速传动。常用动力机是电动机和柴油机。订货时应明确动力机的型号(功率、转数),以便确定联轴器或皮带轮的规格。
4.水泵方向:
向水泵进口看,叶轮一般为逆时针旋转、(650HIW-5、-7、-10泵为顺时针旋转)。
5,型号说明:以10OHW-8S为例
              100━泵进、出口直径mm
              HW━卧式涡壳混流泵
              8━设计扬程,m。
              S━变型代号

结构和作用
1.HW型泵主要由泵盖、叶轮、泵体、泵轴、轴套及轴承体(口径≤350mm)或轴承
架(口径≥400mm)等主要零件构成(图1、图2)。
2.泵盖分别与泵体和进水管相接。泵盖平面与叶轮平面之间应有适当间隙。间隙过小会产生摩擦;间隙过大,会导致泵体内的压力水大量回流、使泵的效率降低。实际使用的适宜间隙为0.3-0.7mm(将泵轴推向泵的进口端),间间隙可用增减纸垫厚度来调整。
3.轴轴封装置由填料、填料压盖、填料环和泵体上的填料函组成(100HIW、150HW和200HIW型泵无填料环)。其作用是防止空气吸入泵内和防止水从泵内过多的沿轴流出。
4.轴套用以保护泵轴。磨损后可及时更换。
5.泵轴用单列向心球轴承支承。轴承可用润滑油润滑一一油量应控制在油**的标线间;也可用润滑脂润滑一一可在装配水泵时加入。使用中通过拆装前盖和后盖来补充。
6.泵体上端的螺孔,用于加灌引水或联接真空泵抽气引水。
7.为扩大泵的使用范围,满足用户不同要求,可切割叶轮外径或换用不同性能的叶轮(加字母“A”表示)。
8.150-300HW型泵的附件有进、出口呆弯、活弯、底阀和皮带轮或联轴器:400
650HW泵的附件有进、出口呆弯、逆止阀和皮带轮或联轴器。可供用户选用
9,HW型泵的轴承型号和填料规格
