| 材质 | 高铬 |
| 性能 | 不阻塞 |
| 用途 | 排污泵 |
| 驱动方式 | 电动 |
| 输送介质 | 污水泵、杂质泵 |
| 泵轴位置 | 边立式 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 流量 | 18-1000（m3/h） |
| 叶轮数目 | 1 |
| 扬程 | 9-60（m） |
| 汽蚀余量 | 1-10（m） |
| 吸入口径 | 50-600（mm） |
| 排出口径 | 50-600（mm） |
| 结构原理 | 中开泵 |
| 级数 | 单级 |
| 重量 | 560（kg） |
| 电压 | 380（V） |
| 功率 | 4-220（kw） |
| 品牌 | 益工 |
| 型号 | ZJQ40-21 |
产品概述
ZJQ型潜水渣浆泵是电机与水泵同轴一体潜入介质中工作的水利机械，该产品选材精良、结构先进、过流通
道宽阔、排污能力强。适合于输送含有沙石、煤渣、尾矿等固体颗粒的液体，主要用于冶金、矿山、火力发电厂等企业泥浆类液体的清除及输送，是传统泥浆泵的理想替代产品。
该系列产品是吸收国外先进技术设计制造。水泵除主叶轮外在底部增加一套搅拌叶轮，能将沉淀的淤渣喷击成湍流，是水泵在没有辅助装置的情况下能够实现高浓度输送。独特的密封装置的运行可靠性，大大延长了其使用寿命。电极采用过热保护，根据用户的要求可增加近水检测等多种保护装置，能在恶劣工况条件下长期安全运行。
型号意义：如

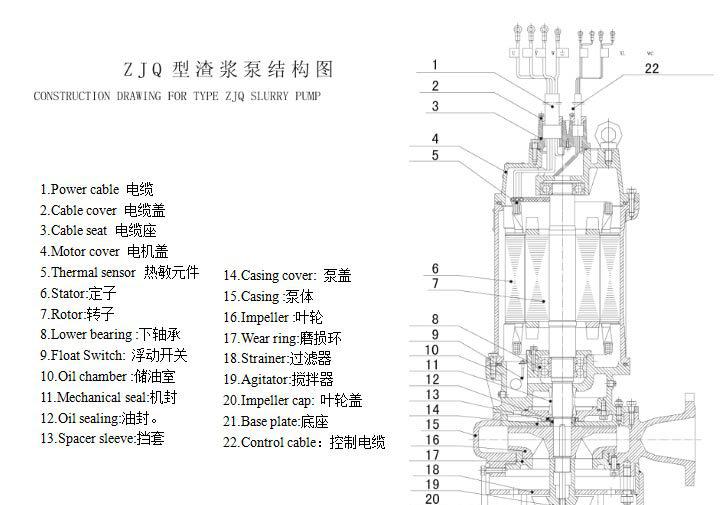

结构特征与工作原理:
ZJQ型潜水渣浆泵为水泵与电机同轴一体，工作时通过电机轴带动水泵叶轮旋转，将能量传递给浆体介质，使之产生一定的流速，带动固体物流动，实现浆体的输送。
其主要特点如下：
1、 整机为干式电机下泵式结构。电机采用机械密封保护，能有效地防止高压水和杂质进入电机内腔。

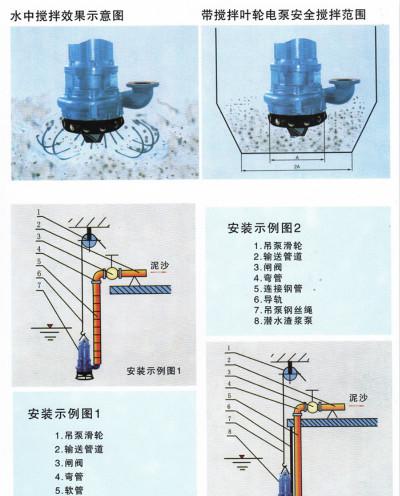

2、 除主叶轮外，还设有搅拌叶轮，能将沉淀于水底的淤渣搅拌成湍流后抽取出来。
3、 叶轮、搅拌叶轮等主要过流部件采用高耐磨材质制造，耐磨损、耐腐蚀、无堵塞、排污能力强，能有效地通过较大的固体颗粒。
4、 不受吸程限制，吸渣效率高，清淤更彻底。
5、 无需配备辅助真空泵，投资更低廉。
6、 无需配备辅助搅拌或喷击装置，操作更简便。
7、 电机潜入水下，无需建设复杂的地面保护和固定装置，管理更便易。
8、 搅拌叶轮直接接触沉积面，通过下潜深度控制浓度，因而浓度控制更自如。
9、 设备直接潜入水下工作，无噪音及震动，现场更整洁。
使用条件 |
| |
1．电源为50Hz/380V三相交流电源，配电变压器的容量为2-3倍电机额定容量。
2．介质温度不得超过60℃，不含易燃易爆性气体。
3．介质中固体颗的最大重量浓度：灰渣为45%，矿渣为60% 。
4．机组潜水深度：不大于20米，最小潜水深度以淹没电机为准。
5．机组在介质中的工作位置为立式，工作状态为连续。 |
性能参数 |
序号 | 型号 | 流量
m3/h | 扬程
m | 电机功率kw | 转速
r/min | 效率 | 间接通过最大颗粒mm | 出水口径
mm | 1 | NSQ25-12-3 | 25 | 12 | 3 | 1450 | 50 | 7 | 50 | 2 | NSQ20-25-4 | 20 | 25 | 4 | 1450 | 43 | 6 | 50 | 3 | NSQ45-15-5.5 | 45 | 15 | 5.5 | 1450 | 58 | 13 | 80 | 4 | NSQ20-30-5.5 | 20 | 30 | 5.5 | 1450 | 48 | 7 | 50 | 5 | NSQ50-10-5.5 | 50 | 10 | 5.5 | 1450 | 60 | 13 | 80 | 6 | NSQ25-30-7.5 | 25 | 30 | 7.5 | 1460 | 54 | 7 | 80 | 7 | NSQ32-20-7.5 | 32 | 20 | 7.5 | 1460 | 53 | 13 | 80 | 8 | NSQ 45-15-7.5 | 45 | 15 | 7.5 | 1460 | 55 | 13 | 80 | 9 | NSQ 100-10-7.5 | 100 | 10 | 7.5 | 1460 | 60 | 21 | 100 | 10 | NSQ30-30-7.5 | 24 | 31 | 7.5 | 1460 | 43 | 13 | 80 | 30 | 30 | 36 | 29 | 11 | NSQ 70-20-11 | 70 | 20 | 11 | 1460 | 55 | 13 | 80 | 12 | NSQ 25-40-11 | 25 | 40 | 11 | 1460 | 48 | 13 | 80 | 13 | NSQ50-21-11 | 35 | 22 | 11 | 1460 | 48 | 21 | 80 | 50 | 21 | 60 | 20 | 14 | NSQ50-26-11 | 35 | 29 | 11 | 1460 | 48 | 13 | 80 | 50 | 26 | 60 | 24 | 15 | NSQ100-16-11 | 70 | 20 | 11 | 1460 | 55 | 21 | 100 | 100 | 18 | 120 | 15 | 16 | NSQ100-18-11 | 70 | 20 | 11 | 1460 | 55 | 21 | 100 | 100 | 18 | 120 | 15 | 17 | NSQ25-40-15 | 18 | 41 | 15 | 1460 | 35 | 13 | 80 | 25 | 40 | 30 | 39 | 18 | NSQ50-26-15 | 35 | 29 | 15 | 1460 | 48 | 13 | 80 | 50 | 26 | 60 | 24 | 19 | NSQ50-35-15 | 35 | 38 | 15 | 1460 | 47 | 13 | 100 | 50 | 35 | 60 | 32 | 20 | NSQ60-30-15 | 42 | 33 | 15 | 1460 | 50 | 13 | 100 | 60 | 30 | 72 | 27 | 21 | NSQ75-25-15 | 52 | 28 | 15 | 1460 | 51 | 13 | 100 | 75 | 25 | 90 | 22 | 22 | NSQ100-18-15 | 70 | 20 | 15 | 1460 | 55 | 21 | 100 | 100 | 18 | 120 | 15 | 23 | NSQ150-15-15 | 105 | 17 | 15 | 1460 | 56 | 21 | 100 | 150 | 15 | 180 | 13 | 24 | NSQ 200-12-18.5 | 200 | 12 | 18.5 | 980 | | 45 | 150 |
25 | NSQ 75-35-22 | 52 | 38 | 22 | 980 | 48 | 13 | 100 | 75 | 35 | 90 | 32 | 26 | NSQ 75-45-22 | 52 | 48 | 22 | 980 | 48 | 13 | 100 | 75 | 45 | 90 | 42 | 27 | NSQ 100-25-22 | 70 | 27 | 22 | 980 | 55 | 14 | 100 | 100 | 25 | 120 | 22 | 28 | NSQ150-22-22 | 105 | 25 | 22 | 980 | 60 | 32 | 150 | 150 | 22 | 180 | 20 | 29 | NSQ200-15-22 | 140 | 17 | 22 | 980 | 60 | 45 | 150 | 200 | 15 | 240 | 13.5 | 30 | NSQ100-35-30 | 70 | 38 | 30 | 980 | 50 |
|
