| 材质 | 铸铁 |
|---|---|
| 抽气量 | 12.9 |
| 抽气速率 | 60 |
| 电压 | 200 |
| 功率 | 0.25 |
| 极限压力 | -670 |
| 进出口径 | 20 |
| 类型 | 气体传输泵 |
| 流量 | 26 |
| 排出口径 | 20 |
| 驱动方式 | 电动 |
| 输送介质 | 气体 |
| 外形尺寸 | 120 |
| 性能 | 无泄露 |
| 扬程 | 9 |
| 真空度 | 中真空度 |
| 轴功率 | 0.6 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 单级 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 中特 |
| 型号 | SZ |
| 加工定制 | 是 |
| 最大工作压强 | 60 |

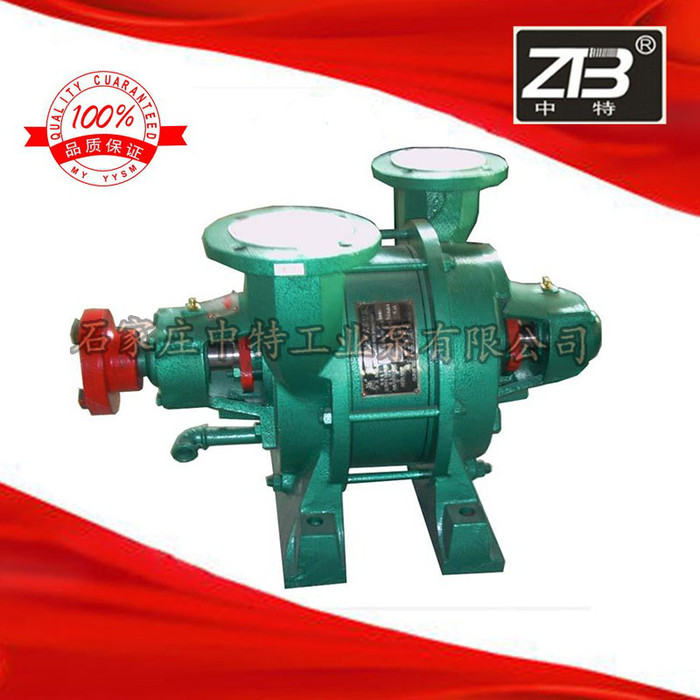

SZ型水环式真空泵为单级(轴向输入)单作用、卧式结构，出、入口分别对称偏心向上和对称同心向上两种形式。该泵主要由泵体、转子部件、前(后)盖等组成。
一，产品主要说明
1，轴承用油脂润滑。轴两端设有填料，采用软填料密封，填料中函中通入有一定压力的水，起水封作用。
2，泵通过弹性联轴器与原动机连接，从驱动端看，泵为顺时针方向旋转。
3，由于没有排气阀及摩擦表面，故可以抽除带尘埃的气体、可凝性气体和气水混合物。
二，产品型号意义
SZ-3G
SZ——水环式真空泵
3——设计序号
G——改进型产品
