材质	玻璃
驱动方式	磁力
用途	管道泵
类型	变量柱塞泵
品牌	TAOMSUN
型号	无

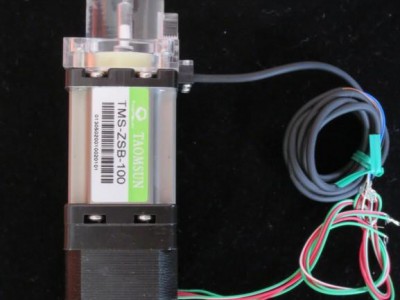

TAOMSUN KingFlowCompact 精密微量柱塞泵 更精密、更紧凑、更灵活 工作原理：利用活塞结构，通过密封腔体的体积置换机理，实现空气或液体的微量**操作：吸取、转移和分装液体。 精度保证：双层超耐磨材料密封技术和高精度步进电机，保证了微量液体操作下的高 精度和超长寿命。灵活定制：包括体积、液路接口、密封材料、位置传感器、旋转位置编码器在内的参 数、功能或接口都可定制或选配。性能参数：?有两个平底的螺纹孔，用来作为液路接口，螺纹孔有M6 和 1/4"-28UNF两种规格。 电气接口：?位置传感器位于初始吸液位置?NPN输出型，**大流入电流为50mA 接线方式：位置传感器接线方式电机接线方式线色描述线色·褐色"·供电：5~24VDC±10％ 脉动P-P10％以下"·红色·蓝色·接地·红白·白色·输出1：Home位置时低电平·绿色 ·黑色·输出1：Home位置时高电平·绿白电机参数：?可按照两相混合式步进电机控制方式控制，红、红白、绿、绿白四色电线；?分别对应电机的A+、A-、B+、B-，接到步进电机的驱动器的对应输出管脚即可；?电机相数：2；?步距角：1.8 degree；?额定相电流：0.7A；?相电阻：3.3 Ω ±10%；?相电感：5 mH ±20%；性能参数：参数 指标 图片精密度 "分配**大量程的 2%：CV < 2%分配**大量程的10%：CV < 1% 分配**大量程的50%：CV < 0.1% "精密度 "2000 steps/stroke(SPS)，标准型4000 steps/stroke(SPS)，高分辨率型"**高速度 1 s/stroke(2000steps/second) 标准型量程 100ul,250ul,500ul,1000ul,可定制 液路接口 2个：M6 或 1/4-28UNF 平底端口 返程间隙1% 量程耐压能力100 PSI泵头材料 PMMA，可定制工作温度 5 °C–50 °C (41 °F– 122 °F) 位置传感器 NPN开路集电极晶体管 密封选项"静态密封：双O型圈密封滑动密封：高耐磨密封材料组合，可定制"电机额定电流 0.7A编码器 可选配 一体式电机驱动控制器可选配 预期寿命500,0000 cycles配套接续如右图所示机械接口：?在泵体型材上预置了螺钉，用户可以通过该螺钉将泵固定在使用场合；注意事项：供电： 步进电机驱动器的供电电压应按照驱动器的要求供给，本产品需要驱动器给 出的驱动电流不大于1.0A； 位置传感器的供电应在额定电压范围内；密封： 若只试用一个液路接口，则应将另外一个接口堵住，可采用密封堵头堵住， 才能保证密封性； 泵头液路接口底面和液路接头端面必须干净平整、且接头应和卡箍配合才能 保证密封性。
