原理	隔膜泵
材质	铝合金
产地	浙江
出口压力	0.6 Mpa
工作压力	0.7MPA
功率	0
空气消耗量	0.3m3
流量	1 m3/h
驱动方式	气动
吸程	5 m
性能	不阻塞、防爆、耐腐蚀、耐磨、卫生、无泄露
扬程	50 m
用途	化工泵、流程泵、排污泵、试压泵、污水泵、消防泵、杂质泵、增压泵、油泵
最大供气压力	7kgf/cm2
允许颗粒值	1 mm
品牌	天洋水泵
型号	QBY-15,QBY-15衬氟

一、QBY气动隔膜泵?产品特点与图片:

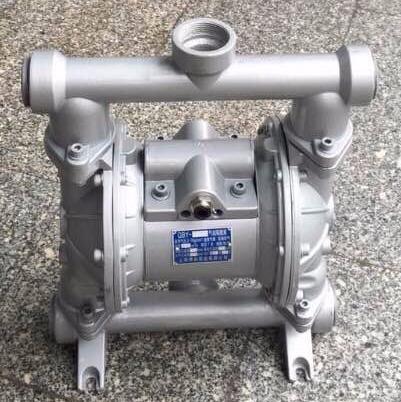

QBY型气动隔膜泵

永嘉县天洋水泵厂生产的QBY系列气动隔膜泵是一种新型输送机械，采用压缩空气为 动力源，对于各种腐蚀性液体，带颗粒的液体，高黏度、易挥发、易燃、剧毒的液体，均能予以轴光吸尽。其性能参数与联邦德国的WLLDENPVW-PS、美国的MARIOWPUMPS相近。QBY气动隔膜泵是一种技术成熟型输送机械，采用铸铁、不锈钢、铝合金阀体及丁晴橡胶，氯丁橡胶，氟橡胶，聚四氟乙烯多种隔膜为生产材料，以满足不同客户的不同介质输送，气动隔膜泵以压缩空气为动力源，适用于各种腐蚀性液体，带颗料的液体，高粘度、易挥发、易燃、剧毒的液体**防火防爆，均能予以抽光吸尽，QBY气动隔膜泵的性能参数与联邦德国WLLDENPVMPS、美国的MARIOWPUMPS相近。QBY气动隔膜泵已经被国内化工、电子、陶瓷、纺织等系统广泛成功应用，取得了非常满意的效果。

二、QBY气动隔膜泵?工作原理

在QBY气动隔膜泵的两个对称各种腔中，各装有一块有弹性的隔膜6，联杆7将两块隔膜结成一体，压缩空气从泵的进气接头1进入配气阀3后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从其隔膜的背后排出泵外；一旦到达行程终点，配气机构则自动地将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，这样**形成了两个隔膜的同步往复运动。每个工作腔中又设置有两个单向球阀4，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

二、QBY气动隔膜泵?主要用途

1、泵吸花生酱、泡菜、土豆泥、水红肠、果酱、巧克力等。
2、泵吸油漆、树胶、资料。
3、粘合剂和胶水、全部种类可用泵吸  取。
4、各类瓦、瓷、砖器及陶器釉浆。
5、油井钻好后，用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮，驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿潭中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易 燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体**高可耐150°C。
16、作为各种固液分离设备的前级送压装置。

三、QBY气动隔膜泵?性能参数

型号	进出口径mm	流量  m3/h	扬程  m	吸程  m	**大允许通过  颗粒直径mm	**大供气压  ?Kf/?M
QBY-10	10	0.8	50	1	1	4-7
QBY-15	15	1	50	1	1	4-7
QBY-20	20	1.8	50	5	2.5	2-7
QBY-25	25	2.4	50	5	2.5	2-7
QBY-32	32	5.6	50	5	4.5	2-7
QBY-40	40	8	50	5	4.5	2-7
QBY-50	50	18	50	5	8	2-7
QBY-65	65	24	50	5	8	2-7
QBY-80	80	27	50	5	10	2-7
QBY-100	100	40	50	5	10	2-7
