材质	衬氟
功率	4
流量	12
驱动方式	电动
输送介质	污水泵
性能	耐腐蚀
扬程	30
转速	2900
泵轴位置	卧式
叶轮数目	单级
叶轮结构	半开式叶轮
品牌	安徽通宇
型号	50FZB-30

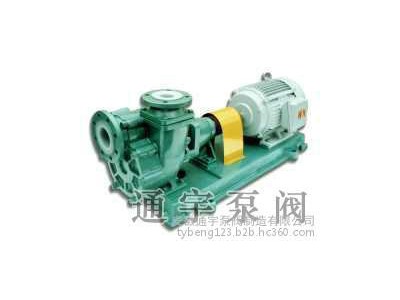

一.产品说明：

　　FZB系列氟塑料自吸泵是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬氟塑料，过流部件全部采用氟塑料合金制造，泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
二.设计特点:

FZB自吸泵**突出的特点**是具有自吸功能，可抽送低于泵安装位置以下的液体，且性能稳定，操作简单，只需在泵**次使用前灌液后，第二次及以后使用则无需灌液，直接开机即可，自吸高度可根据介质密度在2至4米内确定，是替代体型笨重的液下泵的**选择。
三.用 途：
　　FZB自吸泵的过流部件全部采用氟塑料制造，且又具有自吸功能，因此，FZB自吸泵的用途极为广泛，如：将地下槽中的腐蚀性液体抽送至目标地点，将底端无出口的酸碱槽中的酸碱抽送到目标地点，或用于多个酸槽之间的循环，或用于卸酸等等。
　　FZB自吸泵人性化的设计原理**的工作性能，已成为越来越多的使用单位必不可少的泵设备之一。
四.结构与材料:

五.性能参数:



六、自吸泵特别注意事项：

1）、安装：
1.泵经长途运输到达使用现场，安装前须检查整机零件是否完好无损，紧固件应予紧固，检查泵轴与电机轴的同心度，如有移位，应予校正。
2.安装时要尽量减少吸入管路的水力损失，不得装小于90°的弯头，进口管路上90°的弯头不要超过2个，泵进口应设滤网，防止大块杂质进入泵内，保证泵能正常运转，安装时尽可能的减少进口管路长路（这样会减少进口管路空气，从而减少自吸时间，增加工作效率）。
3.进水管的连接螺栓一定要均力拧紧，密封一定要严密**不能漏气，尽量使用软质的法兰密封垫（如氟橡胶），否则会严重影响泵的自吸性能。

2）操作使用注意事项：
1.检查电机运转方向与泵的运转方向标记是否一致，切勿反转！
2.泵体内须注满液体才能启动运转，严禁空运转。泵在规定的自吸高度范围内如果7～10分钟尚不能出液，应立即停机检查原因（主要检查进口管是否漏气，以防泵内工作液升温，损坏泵机。
3.**次在泵体内注液后一般不需再注液，但停机时间长或停机后密封有泄漏现象存在，泵内液体损失，在第二次开车前应先检查泵内存液情况，加满液后再开车。
4.冬季长期不使用时，应排尽泵体内的液体，以免受冷冻，不能正常工作。



七.工作示意图
